一臺蘋果MACBOOK A1466筆記本電腦（版號：J113 820-00165-A ），開機后不顯示。

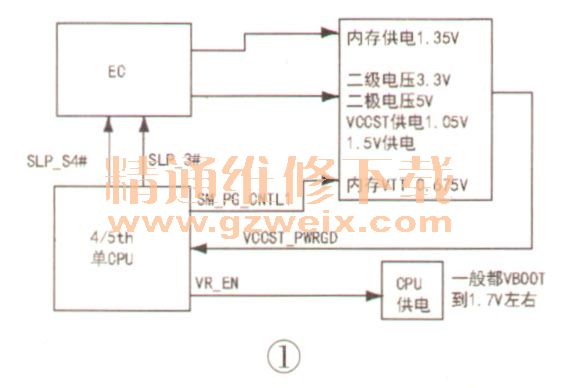

    接可調電源開機，電流為0.21 A。折機檢查，發(fā)現主板上有幾處明顯進水的地方。因該機開機正常，所以直接從內存主供電開始查起，其供電框圖如圖1所示。

  在路測量VCCST維持供電、內存主供電1.35V和VCC VORE核心供電電感的對地阻值均正常，無短路現象。
    接下來上電檢測各關鍵點電壓：PPIV2-S3內存主供電由U7400（TPS51916）和電感L7430組成PWM電路提供，如圖2所示。測量87450后端電壓為1.2V，正常。

    PP3V3_S5經U8030（TPS22924）變換后，從A1腳輸出PP3V3_S0_ FET_R二級電壓，如圖3所示。測量U8030的A1腳輸出電壓為3.3V，也正常。

    PP5V-S4RS3電壓經U8080（SLG5AP1443V ）變換后，從⑤腳輸出PP5V_ S0_ FET_ R二級電壓，如圖4所示。測量檢流電阻R081一端電壓為5V，正常。

    PP3V3_S5電壓經U7870（TPS72015）變換后從①腳輸出PPIV5_S0橋模塊供電，如圖5所示。測量電容C7872兩端電壓為1.5V，正常。

    PP1V05_S0維持供電由U7600（TPS51916 ）、Q7630和電感L7630組成PWM電路提供，如圖6所示。測量87640的后端電壓為（0V。檢查U7600的12腳V5IN電壓（由PP5V_S41ZS3提供）和16腳S5開啟信號（外部更名為PIV05S0_EN、正常電壓為3.3V）均正常。斷電后測量Q763C）的控制端①、⑦腳在路電阻，發(fā)現①腳（HSG信號）阻值約為30Ω（正常值約為300多歐姆），明顯偏低。仔細觀察，發(fā)現Q7630引腳有明顯腐蝕現象，判斷Q7630損壞，換新后開機，整機電流升到（0.414A，圖像顯示正常，故障排除。
