一 特點概述
   LT3599是一款脈寬調控（PWM）DC/DC轉換器，輸出脈沖的占空比高達3000:1；內置4路LED驅動電路，每路驅動電流達120mA，且每路可獨立進行開／關控制，每路電流大小均可編程控制。
    該IC具有較寬的輸入電壓（3.1V~30V），輸出電壓高達44V，開關頻率為200kHz～2.1 MHz，同步時鐘的選擇靈活—既可接外部時鐘也可用自帶同步時鐘，并內置過壓、欠壓、過流、過熱、抗較大浪涌電流、輸出短路或開環保護等電路，是一款安全可靠的集成控制芯片，能滿足各種常規中大型液晶屏對LED背光的驅動控制要求。
    LT3599有28腳和32腳兩種封裝形式，如圖1所示。其中，32腳封裝是熱控增強型封裝，由于采用該類封裝的LED驅動電路更加穩定可靠，因此廣泛用于液晶顯示器和液晶彩電中。可在30mA～120mA之間調節，具體值由ISET腳外接電阻R9的阻值（范圍在11kΩ～44.2kΩ）來確定，即ILED=1330/R9。



    LT3599通過PWM脈寬調控來改變其輸出給LED的電流大小，從而改變LED的亮度。PWM脈寬與LED電流的關系曲線圖如圖3所示。

    2．開關頻率的設定
    LT3599的開關頻率很寬，可在200kHz～2.1 MHz之間調節，具體值由RT腳外接電阻值決定；LT3599內部的同步時鐘頻率在240kHz～1.5MHz之間。若啟用了LT3599內部SYNC同步時鐘頻率電路，則電路的開關頻率需低于LT3599內部同步頻率的20%，否則會導致電路工作不穩定。
    3.輸出電壓的設定
    LT3599輸出電壓的大小可通過設置電阻R10、R11的值來確定，計算公式為：Vout=1.223（1＋R10/R11），單位：V。
    為了確保電路長期使用的可靠性和輸出效率，輸出電壓值一般為LED所需電壓的1.1倍。為了減少輸出的紋波，在電壓輸出端需對地接一只4.7μF～10pF的電容，如圖中的C2。
    另外，Vout腳外接的肖特基二極管D1允許通過的平均電流需大于LED驅動電流，最高反向電壓需大于輸出電壓Vout 。
     4．保護電路
    過壓保護：FB腳外接電壓反饋環路，若輸出電壓過高，則該腳的電壓也將過高，一旦超過其閾值1.233V，過壓保護起控。

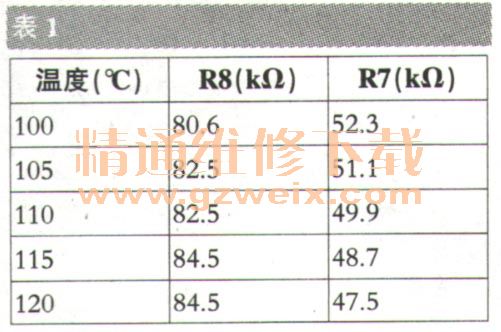

    過熱保護：VREF，TSET腳的內、外元件組成過熱保護電路，內部設定的VREF（參考電壓）為1.227V、VREF端的最大輸出電流為100p，A。芯片內部節點溫度保護閾值由電阻R7，R8的阻值決定，其對應關系見表1。

    當LT3599的內部節點溫度超過設定閡值時，LT3599送給LED燈串的電流自動降低，從而使芯片的溫度慢慢下降。
    欠壓保護：為了避免電路在超低電壓下工作出現不穩定狀況，LT3599的SHDN/UVLO端的內外元件組成欠壓保護電路，當該腳電壓低于1.4 V或者VIN腳電壓低于2.7 V時，LT3599進入保護自鎖狀態。LT3599的關斷電壓和接通電壓與SHDN/UVLO端外接電阻R1、R2的阻值有關。
    5．軟啟動控制
    當電路由關斷或自鎖狀態恢復至正常工作時，為避免芯片內部電路受到較大的瞬時浪涌電流或過沖電壓，LT3599內設軟啟動電路，其SS端外接軟啟動電容C4。當SHDN/UVLO端電壓低于1.4V或者VIN腳電壓低于2.7V時，LT3599內部電路處于全部關斷狀態，并通過SS管腳設置軟啟動鎖，以防止電路誤啟動。只有當VIN腳電壓高于2.7V、SHDN/UVLO端電壓高于1.4V，PWM端電壓高于1V、SS端電壓低于0.25V這4個條件同時具備時，由ss端設置的軟啟動鎖才會解開，此時芯片內部輸出11μA的電流來控制恢復過程中的電流和電壓上升速率。上升速率的快慢與SS腳外接電容容量大小有關，相關控制時序如圖4所示。在恢復過程時，電路的開關頻率自動降低，以避免電路受大電流沖擊。
