TP562000/001/002/003/004/005/006/007/008 JP562100/101/102/103、    TP562200/01/02/03/04/05/07/08、TP562300/01/02/03/05/11/13/20/21、TP562400/401/403
    ● TPS62000/001/002/003/004/005/006/007/008
    TPS62000-TPS62008屬于高效率同步降壓轉換器，采用MOSP-10封裝（見圖7a）。主要性能：輸入電壓：2.0V -5.5V；輸出電壓：可調0.8V -Vin（TPS62000）、固定：0.9V （TPS62001）、1.1 V（TPS62002）、1.2V（TPS62003）、1.5V（TPS62004）、1.8V（TPS62005）、1.9V（TPS62006）、2.5V（TPS62007） 、 3.3V（TPS62008）；輸出電流：600mA；靜態電流：50[、A；關斷電流：<1RA；效率：高達95%；輸出電流限制：1.2A；欠壓輸入鎖定閉值：1.6V，具有電源良好指示輸出（95%～105%）功能；可在低噪聲抗振鈴開關、PFM、PWM等模式下工作。TPS62000的典型應用電路見圖7b。

    ● TPS62100/101/1021103
    TPS62100/101/102/103為多模式、多頻率（300kHz/600kHz/1MHz/2MHz）降壓轉換器，采用S01C-8封裝（見圖8a）、主要性能：輸入電壓：2.5V-9V；輸出電壓：可調0.8V～8V，由公式VOUT=0.8（1 ＋R2/R2＋R3）確定（見圖8b、8c）。平均輸出電流：500mA；輸出電流限制：1.15A；熱關斷：170℃。圖8b、c、d為TPS62102三種模式典型應用電路。

    ● TPS62200/01/02103/04/05/07/08
    TPS6220X系列為高效率（可達95%）同步降壓器，采用SOT23-5封裝（見圖9a）。主要性能：輸入電壓：2.5V-6V（注：TPS62200/03輸入電壓為3.6V-6V、TPS62207為2.7V-6V）；輸出電壓：可調0.7V-Vin V（TPS62200），由公式VOUT=0.5（1 ＋R1/R1 ＋R2）確定（見圖9b），固定1.5V（TPS62201）、1.8V（TPS62202）、3.3V（TPS62203）、1.6V（TPS62204）、2.5V（TPS62205）、1.2V（TPS62207）、1.875V（TPS62208）。輸出電流：300n A；靜態電流：15μA；輸出電流限制：480mA。 TPS62200、TPS62202的典型應用電路分別見圖9b、圖9c。

    ●TPS62300/01/02/03/05/11/13/20/21

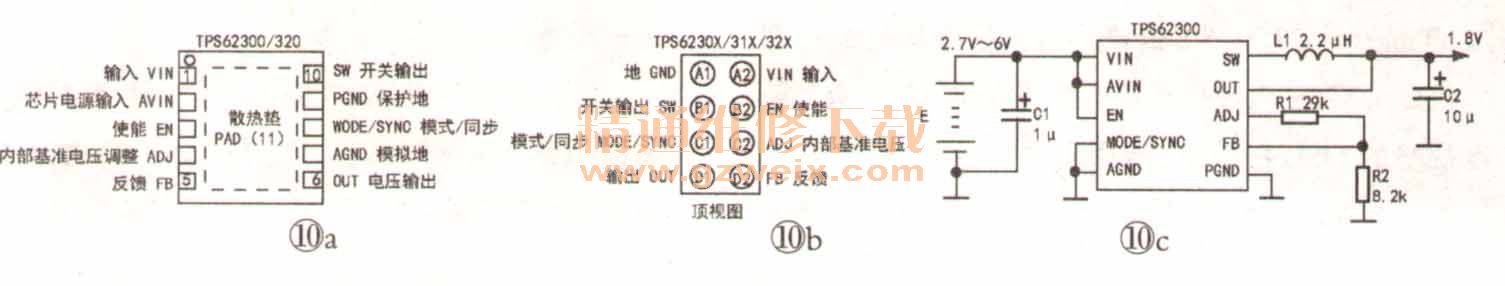

    TPS62300/01/02/03/05/11/13/20/21系列為高效率（可達93%）同步降壓器。TPS62300/320采用3rnm×3mm的QFN-10封裝（見圖 10a），其余采用CSP-8封裝（見圖10b）。主要性能：輸入電壓：2.7V～6V;輸出電壓：可調0.6V～5.4V（TPS62300/320），固定1.5V（TPS62301/311/321）、1.6V（TPS62302）、1.8V（TPS62303/313）、1.875V（TPS62305）；輸出電流：500mA；欠壓輸入鎖定電壓：2.4V（TPS6230X、TPS6232X系列）、2.0V（TPS6231X系列）；輸出電流限制690mA；短路輸入電流限制：由最大值降為390mA；過熱保護：1500C、 TPS62300典型應用電路見圖10c。

    ●TPS62400/401/403
    TPS62400/401/403為高效雙路降壓轉換器，采用3mm×3rnm的QFN-10封裝（見圖11a）。主要性能：輸入電壓：2.5V～6V;輸出電壓：可調1.05V～3.3V（TPS62400），固定OUT1:1.1V、1.575V/OUT2: 1.8V（TPS62401），OUT1：1 ．1V、 1.575V/OUT2:2.8V（TPS62403）；輸出電流：400mA（11） /600 mA（12）；工作效率：可達95%；欠壓輸入鎖定：1.5V、 TPS62400的典型應用電路見圖11b。
