2．光接收機

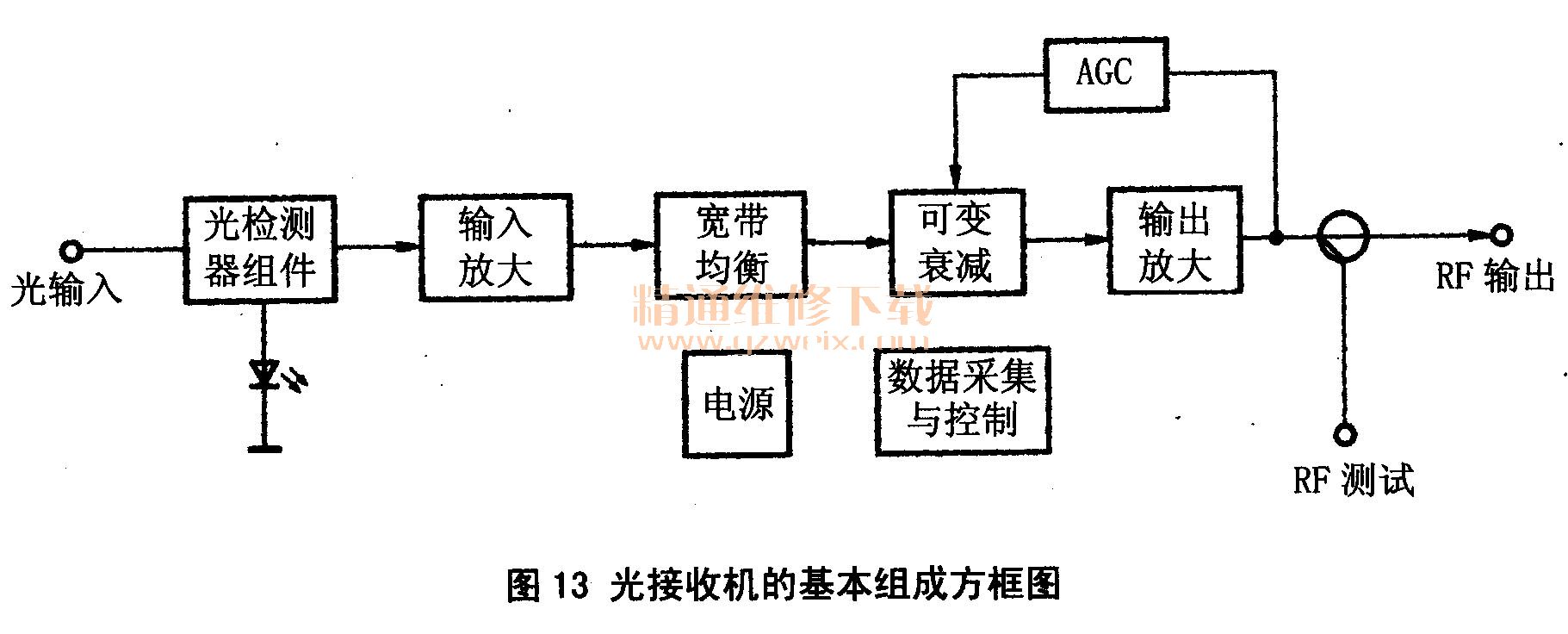

    光接收機的作用是：把光纖傳送來的光信號轉換為電平合適、噪聲低、幅頻特性平坦的電視射頻信號，送入電纜分配網絡進行分配至電視用戶收看。光接收機分室內型和室外型，兩者除供電方式不同外，工作原理基本上是一樣的。它主要包括光檢測器組件，輸入輸出放大器、均衡網絡、可變衰減器、自動增益（AGC）控制、數據采集與控制和電源等部分。其組成方框圖如圖13所示。

    (1)光檢測器
    光檢測器是把輸入的光信號變成電信號輸出。它是一個把光電二極管和前置放大器用集成的方法做成的器件。常用的光檢測器主要有光電二極管（PD）,PIN光電二極管（PIN-PD）和雪崩式光電二極管（APD）。

    光電二極管由一個P型半導體和一個N型半導體結合在一起，構成了一個PN結，P型半導體中帶正電荷的空穴向N型半導體擴散，N型半導體帶負電荷的電子向P型半導體擴散，在分界面兩側形成電荷堆積，形成一個由N區指向P區的自建電場，阻止雙方的繼續擴散。

    當入射光照射光電二極管時，被束縛的電子吸收光子能量后，成為自由運動的電子，形成可以導電的電子一空穴對，它們將在自建電場的作用下作定向運動，即空穴沿電場方向向P區運動，電子逆電場方向向N區運動，形成光電流，完成了光電轉換。

    PIN光電二極管是在P型半導體和N型半導體之間加一層雜質極少的本征半導體（工層）組成。I層為具有半絕緣性質的半導體，空穴和電子都很少，在外加反向電壓和自建電場的作用下，會使整個I區都幾乎不存在電子和空穴，只有不能移動的帶電離子，該層比P區和N區厚。當入射光從較薄的P層進入I層，會在工層中產生大量的電子一空穴對，使載流子高速移動，得到較大的光電流，提高了靈敏度。同時，I層的加入，使PN結電容變小，有利于處理高速脈沖信號。
    雪崩式光電二極管是加大PN結反向偏壓，使光生載流子的漂移速度加快，使載流子與晶體中的原子相撞，產生新載流子，這些新產生的載流子被加速了以后，又會碰撞出新的載流子，導致光生載流子雪崩式的增加，達到電流倍增效果，大大地提高了靈敏度。

    (2)輸入和輸出放大器
    輸入放大器是把光檢測器輸出的電信號進行低噪聲放大。輸出放大器則是把前置送來的電信號進一步放大至所需的輸出電平。對輸入／輸出放大器的要求是噪聲小、頻帶和增益適當、動態范圍寬以及有良好的散熱性能。

    (3)均衡器與自動增益控制電路

    均衡器的作用是：對光接收機中的電信號某些頻率成分進行補償、抑制甚至濾除，它主要由電阻、電容、電感和PIN二極管等組成。自動增益控制電路的作用是：使放大器的增益能隨入射光功率的變化而得到相應的調整。它主要由可變衰減器和控制電路組成。

    (4)數據采集與控制和電源部分
    數據采集與控制部分，是利用微處理器（CPU）對光接收機的各項參數進行調整與控制。電源部分為光接收機提供所需的直流電壓。

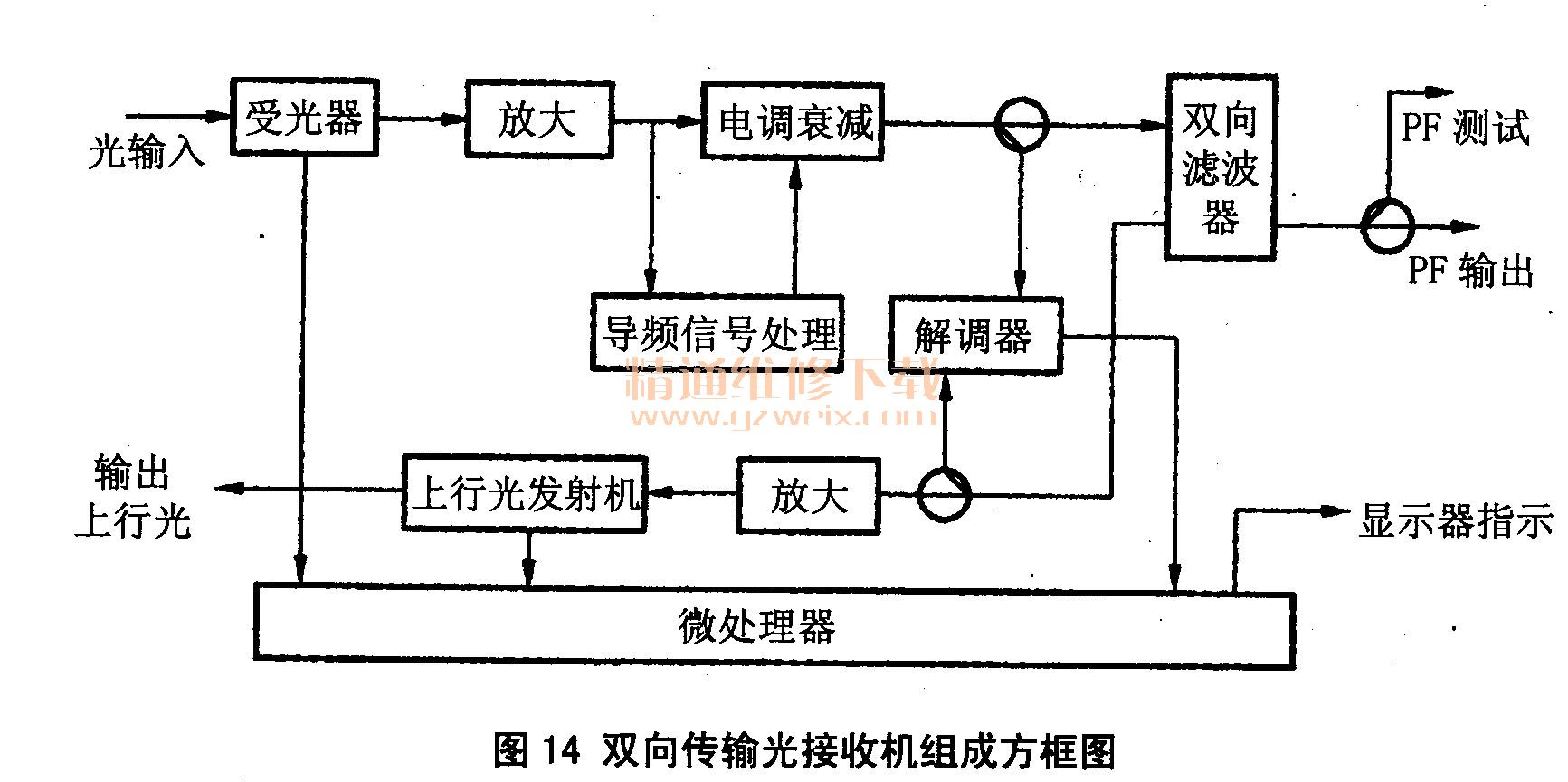

    為了實現雙向傳輸，不少光接收機內預留有上行光發射機安裝位置，安裝上行光發射機和雙向?yàn)V波器等器件后，可傳送上行信號。雙向傳輸光接收機組成方框圖如圖14所示？

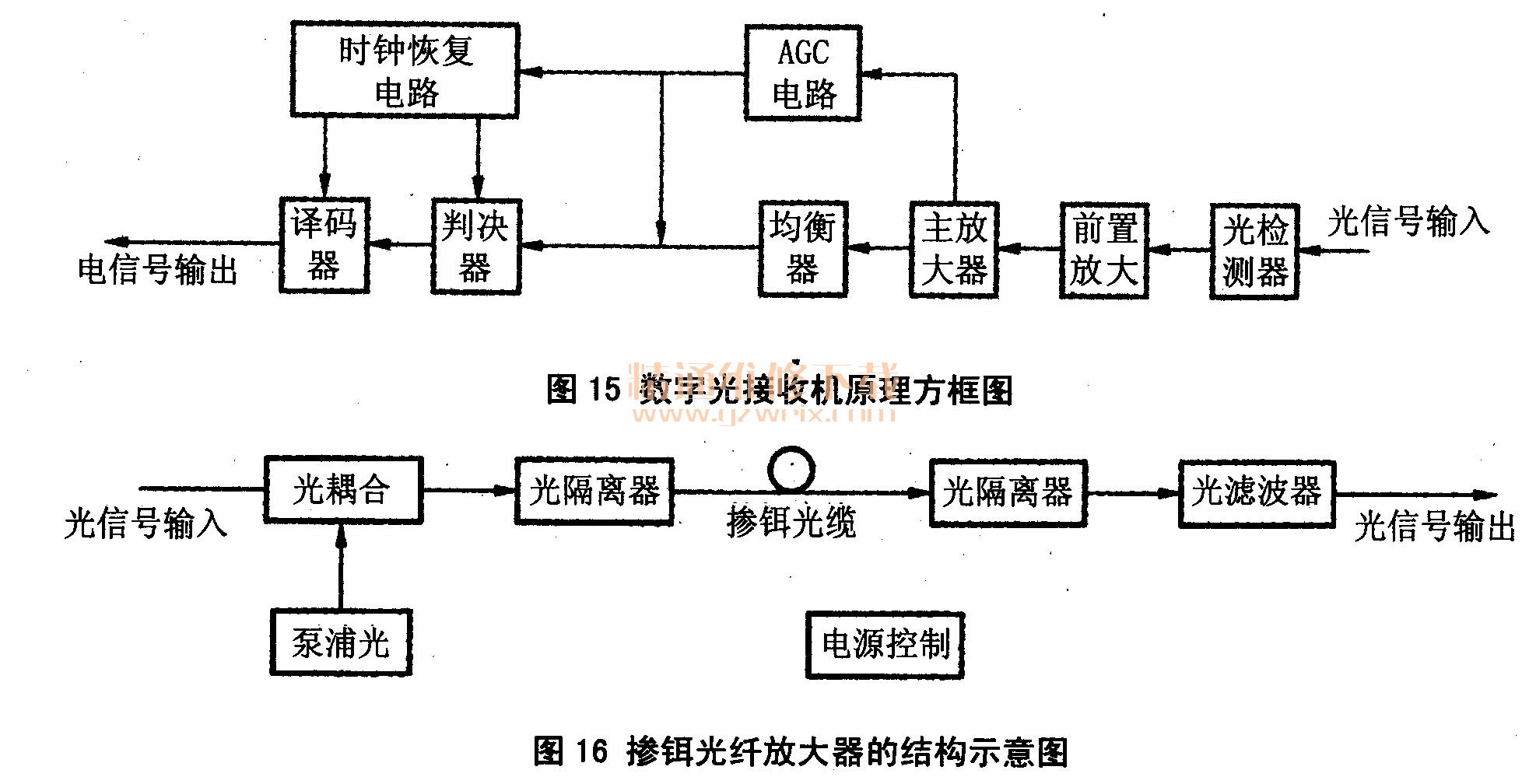

    圖15為數字光接收機原理方框圖。經光／電轉換、放大后，輸出的為數字信號。
    光接收機的主要性能指標有：靈敏度、噪聲、幅頻特性和非線性失真等。

    3．光放大器
    為了使光信號傳輸距離更遠，在光纜傳輸途中需把光信號進行放大。光的放大有直接放大和間接放大，直接放大的光放大器又分半導體激光放大器和光纖型激光放大器，而光纖型激光放大器按摻入纖芯的元素不同，又分摻餌光纖放大器（EDFA）和摻錯氟化物光纖放大器（PDFA）。在有線電視光纖傳輸系統中，光纖放大器如用在光發射機的輸出端，以提高光發射機的輸出功率，稱為光增強器。如用在光接收機的輸入端，以提高光接收機的靈敏度，稱為光預放器。如用于光纜線路中間，以放大傳輸?shù)墓庑盘?hào)，增加傳輸距離，稱為光中繼器。

    間接光放大器是先把光信號轉換為電信號，然后通過放大后，再轉換為光信號。它實際上是由光接收機、電信號放大器和光發射機組成。這種方式每放大一次，會使載噪比和組合二次失真（CSO）降低。不能對模擬信號多次放大。

    半導體激光放大器與半導體激光器的工作原理大致相同，它是利用輸入的光信號去激勵激光器已實現粒子數反轉的激活物質，得到光強增大的光。半導體激光放大器體積小，但與光纖禍合時損耗大。

     摻餌光纖放大器是在光纖的纖芯中摻入能實現粒子數反轉的激活物質元素餌 (Er)，在泵浦光輸入到摻餌光纖后，實現粒子數反轉，在光信號的作用下產生受激輻射，把光信號放大。

      摻餌光纖放大器的結構示意圖如圖16所示。

    摻錯氟化物光纖放大器也采用光激勵方式，其中的激活物質是錯原子。采用Nd : YLF激光器作泵浦光源時，在輸出光的波長為1.31μm，在30 nm帶寬內，輸出功率大于100 mW。

    光放大器的主要技術指標有：小信號增益、飽和輸出功率、帶寬、波長范圍、噪聲系數、泵浦功率、泵浦波長等。
