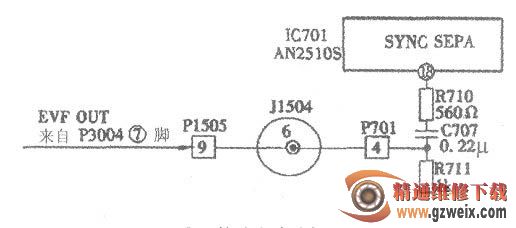

此機接通電源開關，電子尋像器內有光柵，取下鏡頭蓋，電子尋像器內景物圖像時有時無，注意觀察發現無圖像時尋像器上部電力狀況顯示字符也跟著消失。為了迅速確定故障存在的部位，用交流適配器將攝像機與監視器連接好，觀察監視器上景物圖像正常，估計故障存在視頻信號輸入電路中，電路見圖所示。
　　
　　卸下電子尋像器并拆開盒蓋，取一帶盒插入攝像機帶倉內重放，監視器上彩色圖像和伴音信號均為正常，用示波器觀察尋像器驅動集成塊IC701(18)腳無視頻信號輸入，將示波器探頭移到接插件P701(4)腳也沒有視頻信號輸出，用手搖動接插件J1504插頭，尋像器內圖像恢復正常，松開手故障又出現，說明上述故障是因J1504(8)腳接觸不良所造成的。拔下插頭用6號針頭前端卷少許，并用脫脂棉花沾無水乙醇擦洗插孔和插腳即可。為了保證插孔與插腳接觸可靠，擦洗完畢用針頭伸入插孔外緣，將插孔接觸簧片扳緊少許，然后插好插頭，尋像器內圖像和字符顯示恢復正常。
