一臺山創HONEYTEK A6013L電容表，自從測量空調電容后就出現了不歸零的現象，但可以按HOLD健將變化的數字鎖住。
    分析檢修：雖然在測空調電容前已對電容放過電，但懷疑放電不徹底，電容上的余壓損壞了電容表的內部元件。接通電容表開關，屏上出現了跳變的數字，且無法用調琴旋鈕將其歸零，并很快提示電池沒電，這時測得整機電流約為16mA，感覺偏大（正常電流不詳）。試換電池、清洗量程轉換開關觸點，無效。

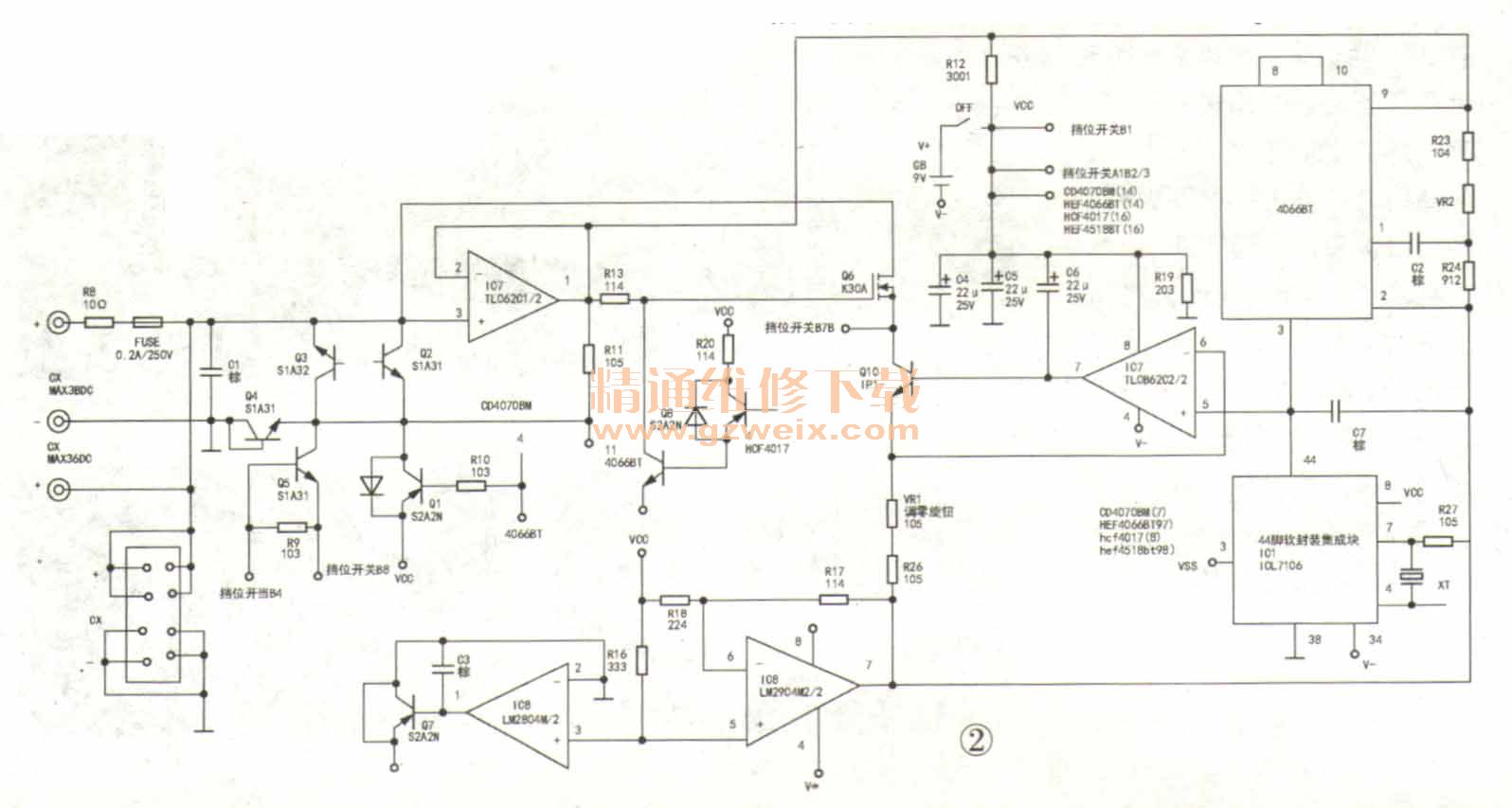

    該電容表大量采用貼片元件，如圖1所示。因找不到該表圖紙，筆者只好對照線路板實繪與CX輸入端有關的電路，如圖2所示。



    在路檢測與貼片三極管Q1～Q5各極對地電阻，未發現異常；拆下相對容易拆卸的Q6、TLO62C 、LM2904M檢測，也未發現明顯短路現象。后咨詢廠家得知Q4損壞，并建議換用T04型三極管。Q4原型號是SlA31（“31”左轉90°），在電路中的接法為c、b極短接，作為二極管使用，Q2、Q3也接成了類似形式，估計是起保護作用，防止CX輸入端電壓過高損壞元件。
    筆者更換Q4后故障排除，這時試著把Q4的c、e極短接，立即出現數字跳變且無法調零現象。看來故障確為Q4的c、e極短路或漏電所致。
    正常時，用500型萬用表的DC10mA擋測得電容表的整機開機電流如下：通電瞬間，電流上升至3.4mA，然后回落為2.6mA，且略有波動現象。
    不接被測電容時，CX兩端電壓（紅筆＋、黑筆-）為0.7V（200pF～20μF檔），或微微波動的0.7V（200μF～20mF檔）。Q2、Q3的c、e極電壓（黑筆c、紅筆e，下同）為0V ； Q4的c、e極電壓與擋位有關：200pF～200nF擋，1.4V；2μF擋，0.9V；20μF擋，0.8V；200μF～20mF擋，0.8V，且微微波動。
    取下9V電池，用500型萬用表Rx1k擋測得CX兩端電阻：黑筆＋、紅筆-約79kΩ；紅筆＋、黑筆-約22kΩ。
    Q6（K30A）是一只結型N溝道耗盡型場效應管。面向K30A正面，引腳從左到右依次為源極S、柵極G、漏極D。用500型表Rx1k擋在路測得Q6的D、S極間正反向電阻均約為0.4kΩ。拆下K30A，短接一下G、S極，即不給G、S極加反偏電壓，黑筆接D極、紅筆接S極，電阻約為0.4 kΩ，這說明管子處于導通狀態。隨后紅筆接G極、黑筆觸發一下S極，即模擬給Q6的G、S極加。反偏電壓，接著馬上（數秒內）測量D、S極間電阻，若電阻明顯變大，則說明Q6導通程度減小，管子是好的。

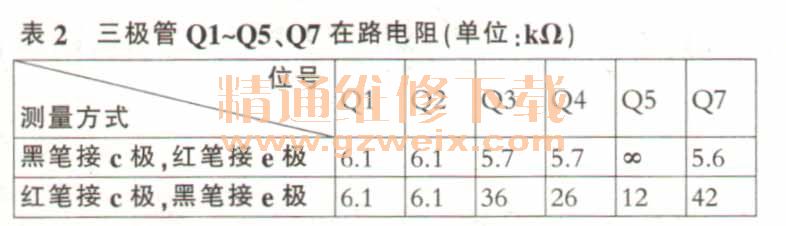

    下面附上用500型萬用表RX1k擋對三極管與雙運放的實測電阻，見表1～表3，供參考。
