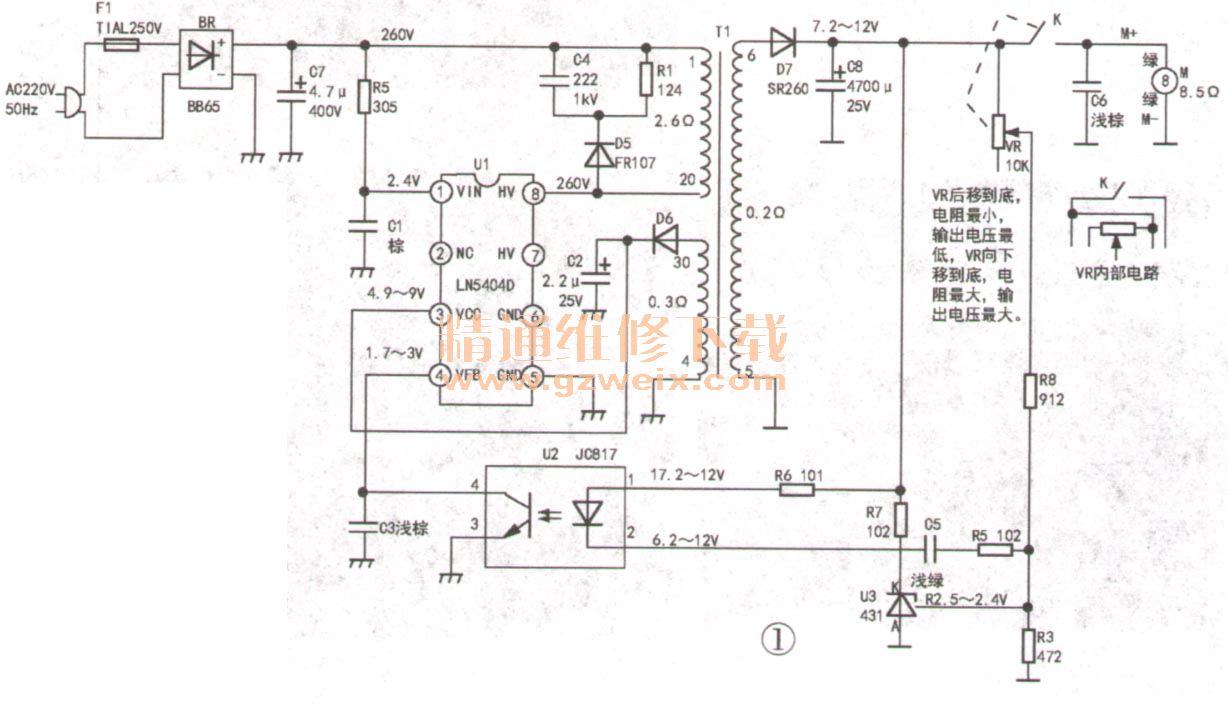

此按摩器品牌、型號等信息均已磨蝕。無法辨認。實繪其電路如圖1所示。

    此按摩器通過調整開關電源輸出電壓，改變直流電機轉速，從而帶動偏心塊振動，模擬人工按摩，達到保健目的。

    一、LN5R04D簡介
    LN5R04D為高性能的電流模式PWM控制器，采用SOP 8腳封裝，內置有750V高壓功率開關，具有線路補償及精確LPS控制、高壓啟動電流源及快速啟動、能效處理控制及低待機功耗（低于0.15W）、過壓／欠壓與短路保護等功能。其引腳功能及在路電阻如表1所示。

    二、工作原理
    通電后，DC260V電壓一路經啟動電阻R、2（305）加至U1的①腳（VIN端），產生觸發信號，一路經開關變壓器T1的①～②腳繞組加至U1的⑧腳（HV端），觸發電流源工作，產生初始充電電流，經內部電源管理單元對U1的③腳VCC電容C2充電，當C2被充電至8.9V時，控制電路依次打開參考電路、振蕩電路、功率開關等，芯片結束啟動，轉入正常工作狀態。
    啟動后，T1的③～④反饋繞組感應電壓經整流管D6（玻璃二極管，無參數，估計為1N4148）整流、C2濾波后，為U1的③腳VCC端供電，同時T1的⑥～⑤次級繞組感應電壓經整流管D7 （SR260）整流、C8濾波后，一路供直流電機M使用，一路送往由可調電位器VR、精密穩壓器U3、光禍U2 （JC817）等元件組成的輸出電壓調整電路。調整信號經U2的④-③繞組反饋至U1的④腳（VFB端），送給Ic內部的PWM比較器，以調整輸出電壓高低，實現電機高低速轉動。
當需要調低輸出電壓，降低電機轉速時，將VR滾輪向上撥，此時可調電阻變小，U3的R端電壓上升，K端電壓下降U2的①-②腳內部發光二極管發光變強④-③腳內部的光敏三極管導通程度變深U1的③腳反饋電壓減小，脈沖占空比減小，輸出電壓降低，電機轉速降低；反之，電機轉速升高。調整VR時，實測VFB端電壓為1.7V～3V，輸出電壓為7.2V～12V。
    當vcc電壓大于10V時，芯片啟動過壓保護，降低輸出功率，以保戶后級電路。
當vcc電壓降到3.5V時。芯片啟動欠壓保護，關閉振蕩器；當VCC電壓回升至2.0V時，芯片重新啟動。
    當電機轉速降低時，芯片會逐漸降低工作頻率，提高輕載效率，降低待機功耗。此機未設硬開關，當VR滾輪上撥到頂至K關斷時，電路處于待機狀態，功耗約0.15W。

    三、故障檢修
    故障現象：通電后，無論知何調整振動強度旋鈕，電機皆不轉。
    分析檢修：拆機后觀察保險絲F1未斷，各元件也未見異樣，測直流電機M線圈電阻約為70Ω。通電調整強VR、測開關電源輸出直流電壓在7.2V～8V之間變化，感覺變化范圍有點窄，懷疑電機有問題。打開振動頭，發現電機轉子卡死，轉動偏心塊轉動阻力很大。往電機軸芯注入機油潤滑后，偏心塊轉動順暢。復原后，通電并調整VR，電機強弱振動明顯，故障排除。
