JD-1型經絡電子針灸儀是一種便攜式醫療電子儀器，既可用其內部的干電池（1#，4節）供電，也可外接6V的直流電源供電，工作電流為35mA（循環時）。其外形尺寸為200mm ×117mm x60mm，整機重量只有0.45kg，體積小巧、重量很輕，適合于大小醫院和家庭。

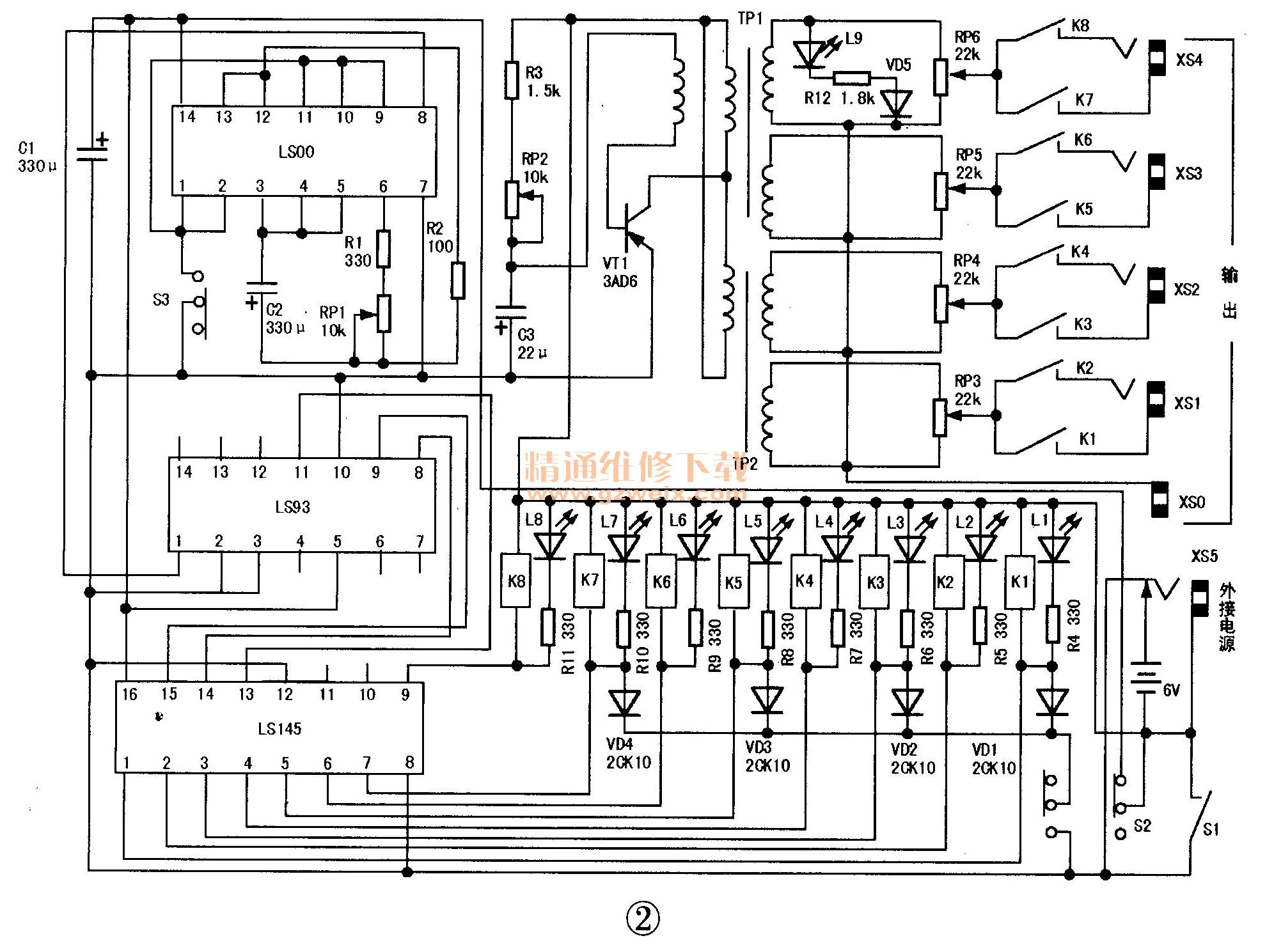

    該儀器的電路特點為脈沖數字電路，主要由進口TTL集成電路等電子元器件構成。圖1為該儀器的原理框圖；圖2為完整的電路原理圖。



    1．主脈沖電路
    主要由低頻大功率三極管VT1、電位器RP2、電阻R3、電容器C3、脈沖變壓器TP1、TP2等組成，0主脈沖電路產生連續脈沖三角波，頻率為1203500次／分，正脈沖幅度為50V，寬度為500μs；負脈沖幅度為35V，寬度為250μs。
    2.循環脈沖電路
    循環脈沖電路產生方波進入計數譯碼器，從而驅動輸出單元，使輸出各路依次接通。循環頻率為4～12次／分，即每個穴位刺激時間在0.5s～2.5s之間連續可調。
    3.輸出單元
    該儀器輸出8路治療脈沖，可對8個穴位形成一個循環徑，每兩個穴位共用一個治療脈沖幅度調整電位器，對輸出幅度進行調整。每一路輸出對應一只發光二，極管，當發光二極管點亮?xí)r，表明此路有輸出。
    4.使用與維修要點
   （1）儀器面板布局及功能

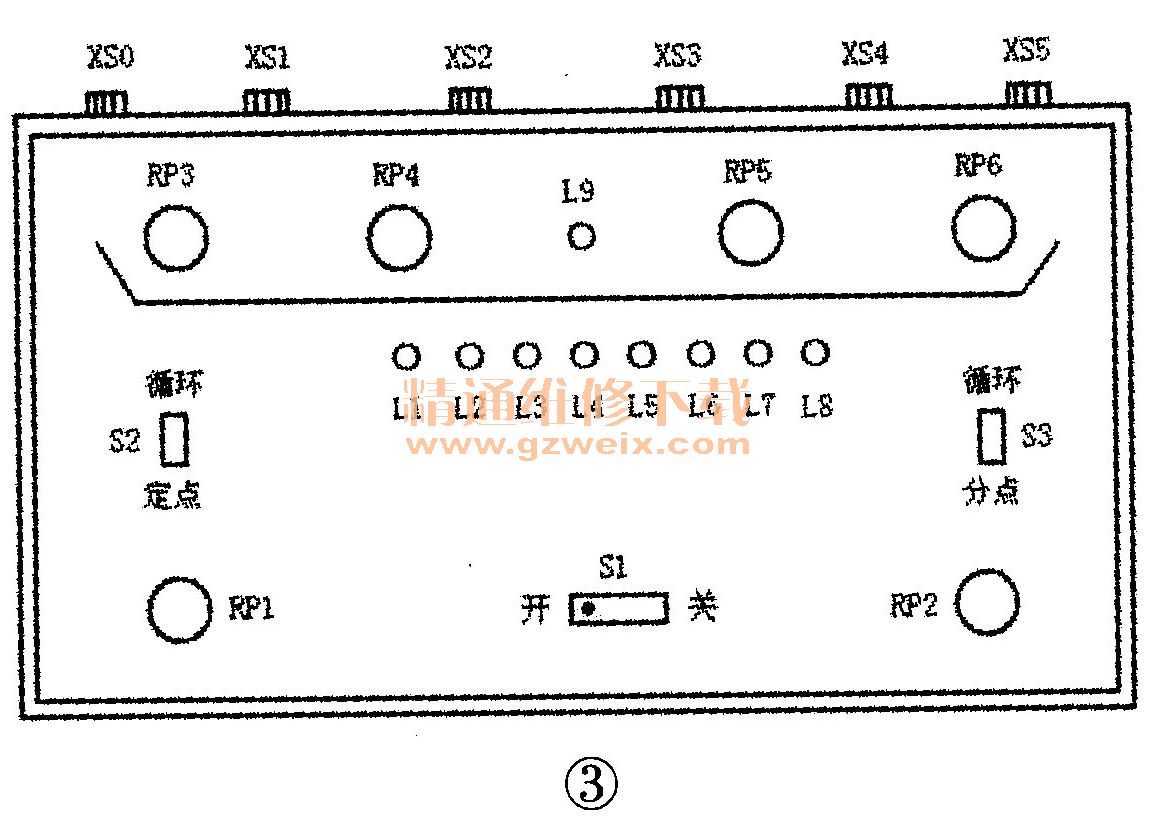

    該儀器采用整體注塑外殼，平面式造型，面板為閃光鋁合金板構成，圖3為面板布置示意圖。

    XS1～XS4為治療輸出線插座；XSO為公共線插座；XS5為外接直流電源插座。
L1～L8為循環輸出顯示發光二極管；L9為主脈沖頻率顯示。
    RP 1為循環頻率調整旋鈕；RP2為主脈沖頻率調整旋鈕；RP3-RP6為輸出幅度調整旋鈕。
    S1為工作電源的開關；S2為“循環”、“定點”轉換開關；S3為“循環”、“分點”轉換開關。S2、S3撥向“循環”側，L1-L8為循時序輸出；S2撥向“定點”側，L1、L3、L5、L7同時輸出；在循環輸出過程中S3撥向“分點”側，則循環停止，輸出固定在中止點上。
9條輸出線的顏色與標號對照關系見表1。

   （2）操作使用要點
    連接輸出線：治療時，按照穴位循環次序，將輸出線按編號順序接通相應的穴位。
    為主脈沖的調整：旋轉主脈沖頻率調整旋鈕RP2、同時觀察紅色發光二極管L9的閃爍頻次，直到滿意為止。
    循環頻率的調整：旋轉循環頻率調整旋鈕RP 1，同時觀察L1-L8紅色發光二極管L9的閃爍情況，直到滿意為止。
    脈沖幅度調整：每一個插孔中輸出的兩條線，對應一個幅度調整旋鈕，如XS 1插孔中的1號、2號線對應于RP3旋鈕；XS2插孔中的3號、4號線對應于RN旋鈕；XS3插孔中的5號、6號線對應于RP5旋鈕；XS4插孔中的7號、8號線對應于RP6旋鈕。調整過程為：當需要調整某輸出線的波幅時，在該線對應的發光二極管點亮后，撥S3到“分點”位置，循環停止，調節對應旋鈕，按順時針方向旋動，幅度逐漸升高，調至滿意后，撥S3到“循環”位置，脈沖繼續按時序輸出。
    定點輸出調整：當使用定點輸出時，只要將S2撥到“定點”位置，即可在1號、3號、5號、7號四條輸出線上同時得到主脈沖的輸出，其幅度調整分別由RP3-RP6進行。
    公共線是輸出系統的回路線，無論是“循環”輸出或者是“定點”輸出，均必須接通該輸出線。
   （3）維護和檢修要點
    該儀器的正常工作電源電壓為6V，當電源電壓下降至4.5V時，將發生循環秩序紊亂現象，一旦發現該情況，必須立即更換電池。在開機后，不要使輸出線之間短接或相碰，防止損壞內部電路。每次使用完畢，應當及時關閉電源開關，以節省電池的消耗。如果長時間不用時，宜取出機內的電池，特別是在夏季，以防電池腐爛滲液而腐蝕其他部件。
    該儀器所用的電子元器件都是市面上常見和易購的品種，在維修代換時沒有后顧之憂。所用的三塊集成電路LSOO、LS93、LS145均為TTL低功耗肖特基系列，其中前者為雙輸入端四與非門，后者為四線一十線譯碼器／驅動器。這種單片BCD一十進制譯碼器／驅動器由8個反相器和10個輸入與非門組成，反相器成對連接，以接收4位BCD輸入數據，經由與非門譯碼后輸出，在對有效BCD輸入邏輯進行全譯碼后，可以保證在所有無效二進制輸入狀態（當大于9的二進制代碼）下全部輸出都截止，而且它采用特別適合作顯示器／繼電器驅動器或集電極開路邏輯電路驅動器使用的高性能NPN輸出晶體管，輸入和輸出與TTL或DTL邏輯電路完全相容，而且輸出也可以與大多數MOs集成電路接口。
提示：
    1．可代換LS00的型號有：CT54LS00、CT74LS00、SN54LS00、SN74LS00、54LS00、74LS00、DM54LS00、DM74LS00、HD74LS00等。
    2．可代換LS93的型號有：54LS93、SN54LS93、DM54LS93、74LS93、HD74LS93、SN74LS93、DM74LS93、T74LS93等。
    3．可用于LS145的代換型號有：CT54LS145、CT74LS145、SN54LS145、SN74LS145、74LS145、HD74LS 145等。
    4．主振管3AD6是一種用于低頻功率放大、低速開關、直流變換等電路的大功率三極管，可代換的型號有：3AD50、3AD51、3AD52、3AD56、2N179、2SB130、2SB140、2SB141、2SB142、2SB143、2SB144、2SB145、2SB146、2SB147、2SB238、2SB240、2SB242、2SB244、2SB245、2SB254、2SB255、2SB256、AD136（IV～VI）、AD139、AD160、AD262等。
