分析檢修：用戶端需要配置一個電控箱，電控箱內包含三相四線制空氣開關、相序保護器、交流接觸器、熱繼電器、電子溫控器、接線排等。格力廠家配套的接線圖中未含電子溫控器的接線方式，導致部分安裝技術人員，按照如圖69所示進行安裝，此接線方式機組一樣能運行，但是幾個小時后外機的主板就會顯示“EC13”，出現頻繁保護故障，整機停機。

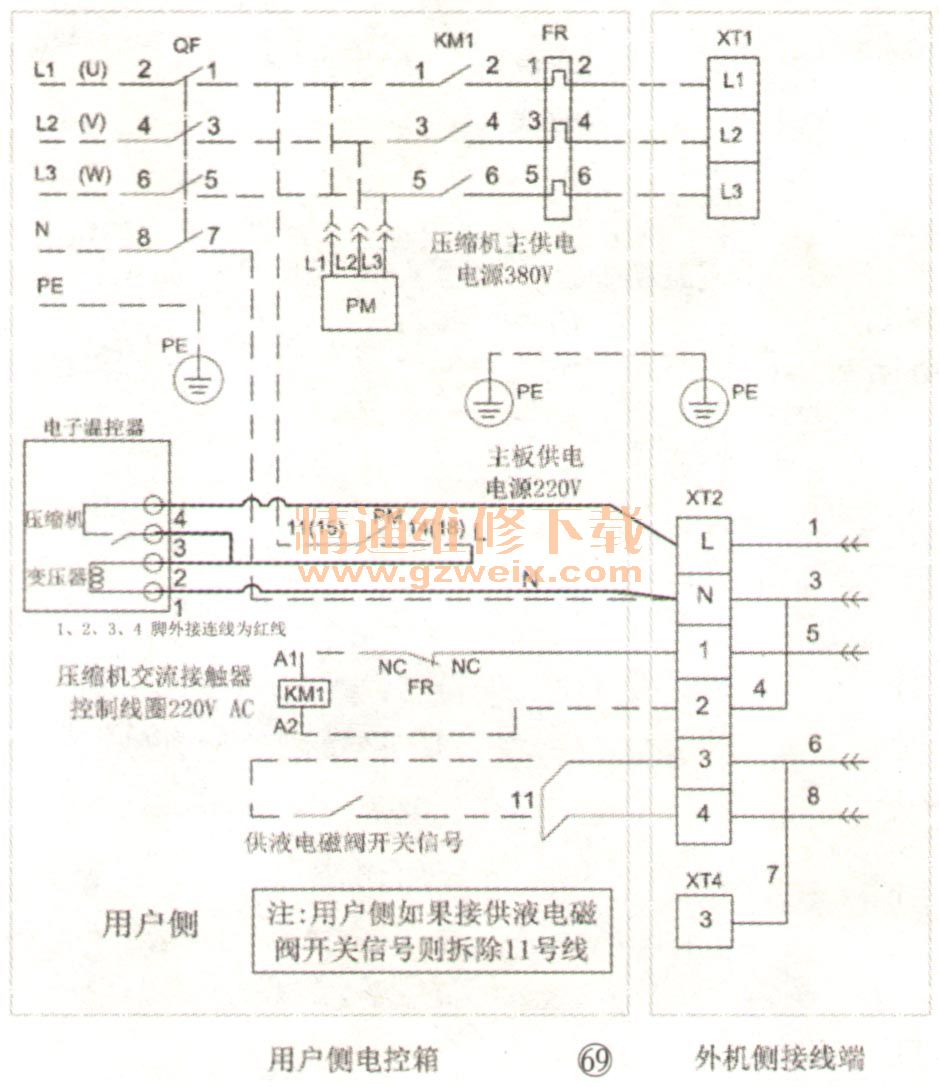

    問題在哪？該接線的主要錯誤在于圖69中“紅色線”的部位。廠家圖紙中電源一相線直接供到XT2接線排的L端，零線接到N端，外機的電控板得電，并從1的端子輸出火線，直接接熱繼電器FR、交流接觸器KM再通過零線形成回路，但是此時未受溫控器控制，必須接上溫控器后冷庫才能對庫溫等進行有效控制功能，因此部分安裝工程技術人員就直接從相序器常開觸頭PM輸出把相線直接接到電子溫控器中的變壓器②腳與壓縮機控制的觸點輸入③腳，電子溫控器的①腳接零線N，從④腳輸出的火線接到外機電控板 XT2接線排的L端子，電控板得電延時2min后從XT2接線排的1端子輸出火線經FR熱繼電器常閉觸頭后接到交流接觸器線圈的一端，另一端通過零線N構成回路，線圈得電，KM的主觸頭閉合，壓縮機、電磁閥、冷風機工作，實現正常制冷。一旦庫內溫度達到設定的溫度時，電子溫控器壓縮機觸頭3、4斷開，此時電控板沒電，XT2接線排1端無輸出，壓縮機、冷風機停機、電磁閥關閉。當庫溫上升，達到溫度回差值，電子溫控器內的3、4觸點閉合，恢復XT2接線排L的供電，此時機子又可以通過延時后重新進入控制狀態，通過多次的外機電控板的斷電、得電使電控板的CPU默認是頻繁啟動，從而在電控板雙S數碼管顯示窗口顯示“E 13”故障代碼，代表頻繁啟動保護。

    故障排除，就是確保一旦機組上電，就得保持外機的主板一直通電，哪怕是溫控器達到設定的溫度值此電控板都需要一直通電，不能斷電，尤其是多次頻繁斷電現象，因此需要對紅色的接線電路進行改造與重接，如圖70所示，相序器的觸頭PM輸出需要直接接到XT2接線排的L端，這樣只要空氣開關一上電，相序正常的話，外機電控板就直接得電，而且一直得電。此時在XT2接線排的1端子輸出火線，先進入電子溫控器的③腳，經溫控器的壓縮機觸點閉合后從④腳輸出再接到FR熱繼電器常閉觸頭、交流接觸器KM1線圈一端，另一端構成零線回路，線圈得電主觸頭閉合，壓縮機、風機、電磁閥正常工作。當溫控器達到設定的庫內溫度時，只是溫控器的壓縮機觸點3、4斷開，而外機電控板一直通著電，所以不會出現主板時而得電，時而失電，而導致頻繁保護報故障碼“EC13”現象。另外，溫控器的變壓器也一直通著電，這樣可以查看溫度以及相關功能信息等。
