三、充電電路部分

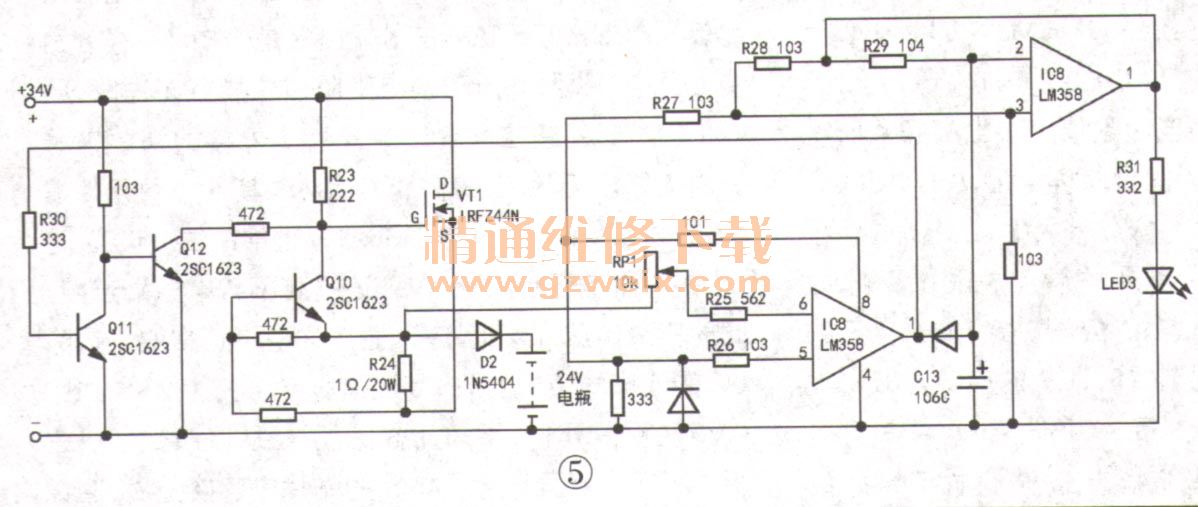

    整流濾波輸出后的34V電壓，經R23加到場效應管VT1（IRFZ44N）的G極，觸發場效應管VT1導通，電流經過R24、D2給電瓶充電，如圖5所示。充電時，Q10基極電壓低于發射極電壓，Q10截止，R24的取值決定了充電電流的大小。充電電壓一路經過RP 1和R25進入IC7 （LM358）的⑥腳，同時經過R26進入IC7的⑤腳，此時⑤腳電壓高于⑥腳電壓，⑦腳輸出的高電平經R30加到Q11的基極，Q11飽和導通，拉低Q12基極電壓，Q12截止，此時對電瓶進行恒流充電，調節RP 1大小可設定電瓶恒流充電的結束電壓；另一路經過R27-R29分別進入IC7的③腳和②腳，并對②腳外接電容C13充電。在剛開始恒流充電時IC7的③腳電壓大于②腳電壓，①腳輸出高電平，經R31限流后使充電指示燈LED3點亮，同時①腳輸出電壓又經過R29反饋到②腳，隨著C13的充電完成，IC7的②腳電壓大于③腳電壓，IC7的①腳翻轉輸出低電平，充電指示燈LED3熄滅。當IC7的②腳電壓降低后，IC7的①腳又翻轉輸出高電平，充電指示燈LED3又被點亮，隨著電容C13對IC7的②腳放電，一旦放電完畢，又使IC7的①腳翻轉輸出低電平，LED3又熄滅，即LED3在恒流充電時一直循環閃爍。

    隨著充電繼續，電瓶電壓的緩慢上升，當電瓶電壓達到設定的恒流充電結束電壓時，充電電壓接近電瓶電壓，IC7的⑦腳翻轉輸出低電平，Q11、Q12的Ube電壓在0.6V左右，三極管工作在放大狀態，通過VT1對電瓶進行恒壓充電，這時充電電流逐漸減小，促使IC7的③腳電壓遠遠大于②腳電壓，①腳始終輸出高電平，LED3指示燈常亮，恒壓充電直到電瓶充滿。

    四、故障檢修
    斷開如圖4中的R17電阻，將音頻信號從C16負極引出接到其他正常使用的功放板上，開機后揚聲器能發聲，這說明功放輸出電路有故障。拆下原板上兩只LM1875功放塊測量引腳間的阻值，與新的LM1875完全相同，難道是軟擊穿了？換上兩只新的LM1875，在線測量其引腳間阻值時，發現IC5的②、③腳（地）短路。仔細檢查后發現主板上的IC5的②腳與R19是單獨用導線飛線連接的，且飛線是裸線沒有絕緣皮保護，飛線的兩邊都是大面積接地線，加之先前的維修員飛線連接時用了助焊膏焊接，焊接完后沒有及時清理焊接處，時間長了助焊膏腐蝕了接地線的絕緣漆，造成該處短路，重新用導線連接，并做好絕緣處理后試機，故障排除。
