該音箱是一款與電腦配套使用的小型便攜式有源音箱，箱內未設電源，使用時需要將附帶的USB線插頭與電腦USB端口連接，由電腦輸出的DC5V直流電壓為音箱供電。

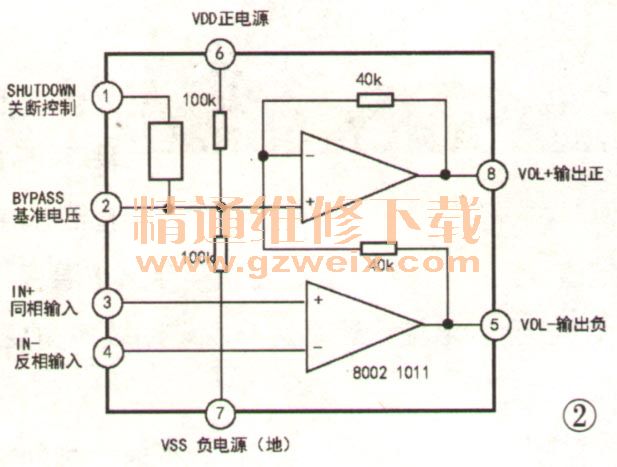

    由實物測繪的電路如圖1所示。IC1、IC2是兩只型號為“8002 1011”的貼片式音頻功放集成電路，采用SOP-8雙列扁平封裝，其內部結構框圖如圖2所示。它屬橋接BTL式功放電路，省卻了自舉、緩沖、消振等外圍元件，還能在5V低電壓條件下獲得較大功率輸出。當負載為4Ω時輸出功率為Pn=2.5W; 8Ω時Pn=1.5W。其第一個放大器增益可由外部元件設定，第二個放大器增益是固定的，兩個放大器輸出的信號數量相同，但相位相反，兩個信號相加輸出，因而增大了信號輸出功率。IC工作電壓為DC2.0V～5.5V，對應的靜態電流為6.5mA～12mA。由于該芯片具有以上優點，目前已被廣泛運用于手提、臺式電腦、MINI音響、學習機、游戲機等數碼產品中。



    雙聲道音源信號經（D3.5rnm插頭XS輸入，再由雙聯電位器RP1-1、RP1-2進行音量調節，分別經C1、R3和C2、R4送到IC1和IC2④腳，經內部放大、處理后由⑧、⑤腳同時驅動R、L兩路揚聲器SP1和SP2發聲。音量電位器上帶有一個聯動電源開關SRP，它串接在USB -IN的5V電壓（VDD）輸入電路，可以實現電源開、關控制。
