一只科沃德KWD-T01型節能定時器，上電后，液晶屏顯示正常，能正常設定時間，但按動“模式”按鈕切換至“開”狀態，輸出端電壓為0V。

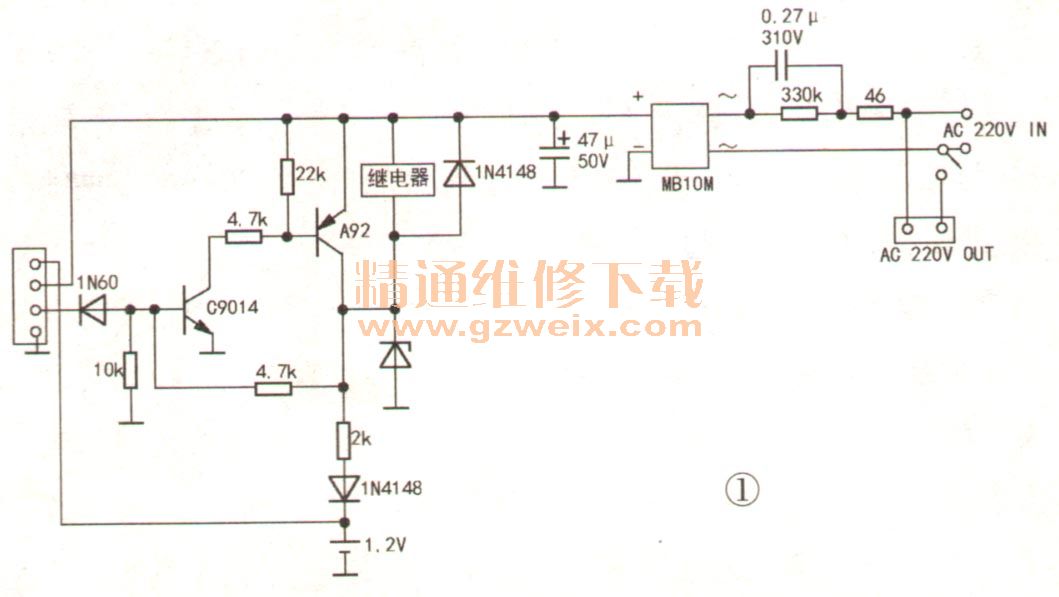

    該定時器的控制電路如圖1所示。上電測得整流橋Nm 10M輸出電壓為2.6V，明顯不足。檢查降壓電容、整流橋和后續的濾波電容，均未發現異常。按動“模式”按鈕使定時器在“開”、“關”狀態間切換，檢測C9014和A92的b極電壓，分別為0.7V和1.9V，并無變化，這說明時鐘電路發出的控制信號并未送入控制電路。檢測1N60正、負極電壓，發現1N60負極電壓在0V～1.1 V間變化，但l N60正極電壓始終為0.7V，由此判斷1N60已斷路。查資料得知，1N60是鍺二極管。在舊收音機中拆下檢波二極管2AP9，代換I N60后試機，故障排除。
