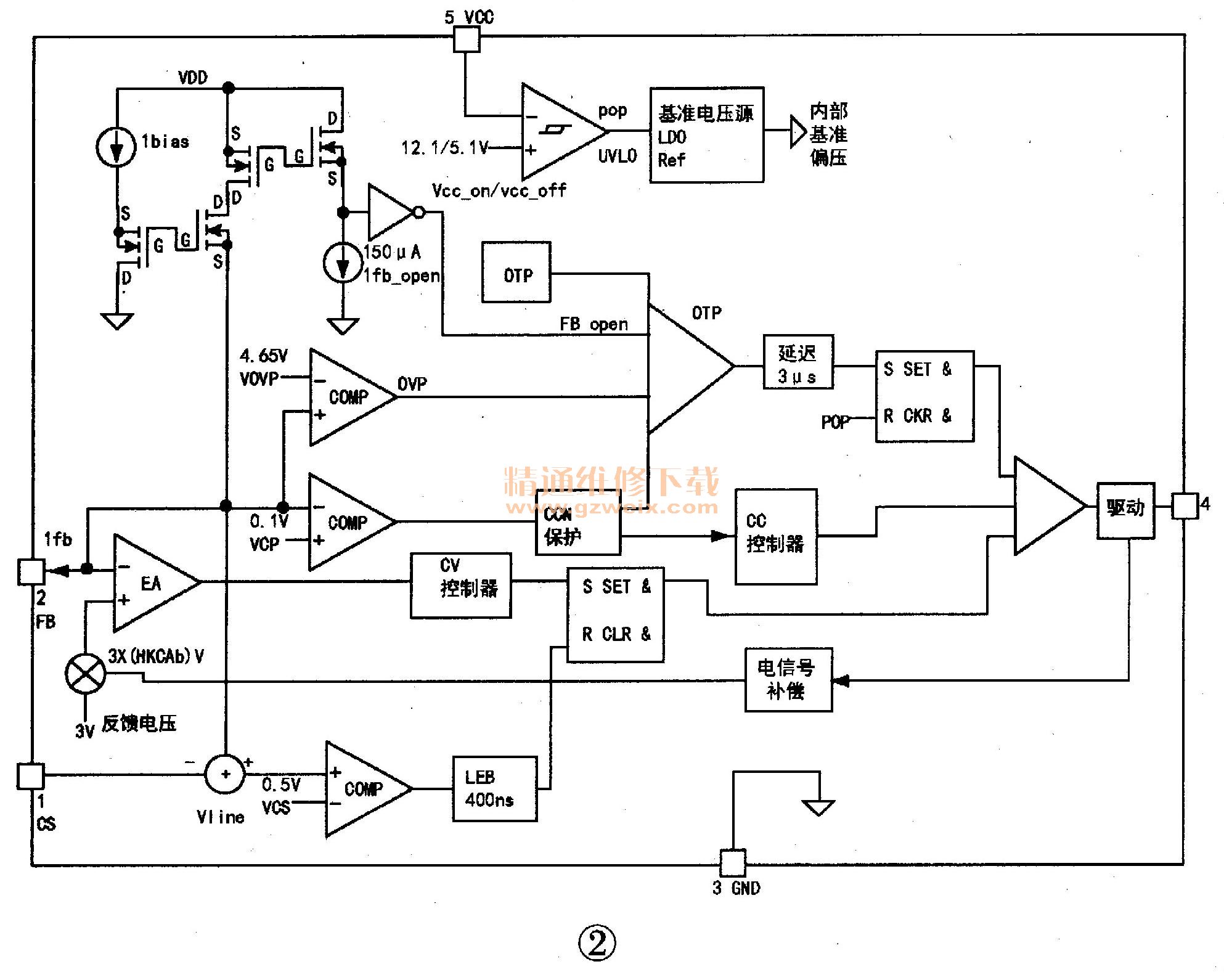

ART3653A是一款原邊反饋PWM控制集成電路芯片，用于10W以下的小功率電源產品中，輸出直流電壓為9V，恒壓精度±5%、恒流精度±10%，具有過壓、過流、反饋開路和短路保護端。該芯片輸出端外接高壓NPN三極管13002或者13003，驅動電流外部可調或者固定為28mA；線損補償外部可調或者補償量固定，內置線電壓補償電路，以提高恒流精度。該IC采用SOT23-5貼片封裝，引腳排列如圖1所示，內部框圖如圖2所示，引腳功能如表1所示。





    ART3653A的典型應用電路如圖3所示，交流220V經整流二極管D1-D4整流，電容C1濾波得到直流電壓300V、 ART3653A的⑤腳VCC端的電壓由300V電壓經電阻R1降壓后提供，①腳CS端連接到內部的峰值電流比較器的輸入端與內部0.5V的閾值電平進行比較，當CS端外部電壓達到閉值時，④腳OUT端無輸出，外接高壓三極管關斷，T1次級無輸出。

    ①腳內部，還設有一個400ns的前沿消隱器，以濾除CS端在導通瞬間的噪聲。ART3653A通過輔助繞組反饋來檢測次級的輸出電流，②腳FB端通過分壓電阻R3 、 R4直接接到輔助繞組上，檢測電壓送入內部比較器。為排除噪聲的干擾，芯片內部設置了3ps的前沿消隱時間。芯片的過壓、過流、過溫、反饋開路、短路保護和LED保護判斷和控制都是通過對輔助繞組電壓信號的檢測來實現的。
    另外，芯片具有欠壓鎖定，過溫保護、過壓保護和開路保護，消除外部短路保護、前沿消隱補償和逐周期電流限制等功能。T1次級輸出的直流電壓通過貼片晶體二極管D7及電阻R6、電容C4濾波得到10V直流電壓，點亮3只1W的貼片高亮LED 。
    實修中，首先檢查ART3653A的各個。引腳是否有開裂、短路現象，因為LED發光時，線路板發熱大，燈殼里面溫度高。接著檢查芯片外圍的四只貼片整流二極管，確認沒有問題后接上220V市電，用數字萬用表測量電容C1兩端的直流電壓，若電壓不正常，重點檢查電容C1;若電壓正常，測量ART3653A的①～③腳和⑤腳的電壓。貼片電阻R1、R2及三極管VT1是檢查重點，最后考慮更換ART3653A。
