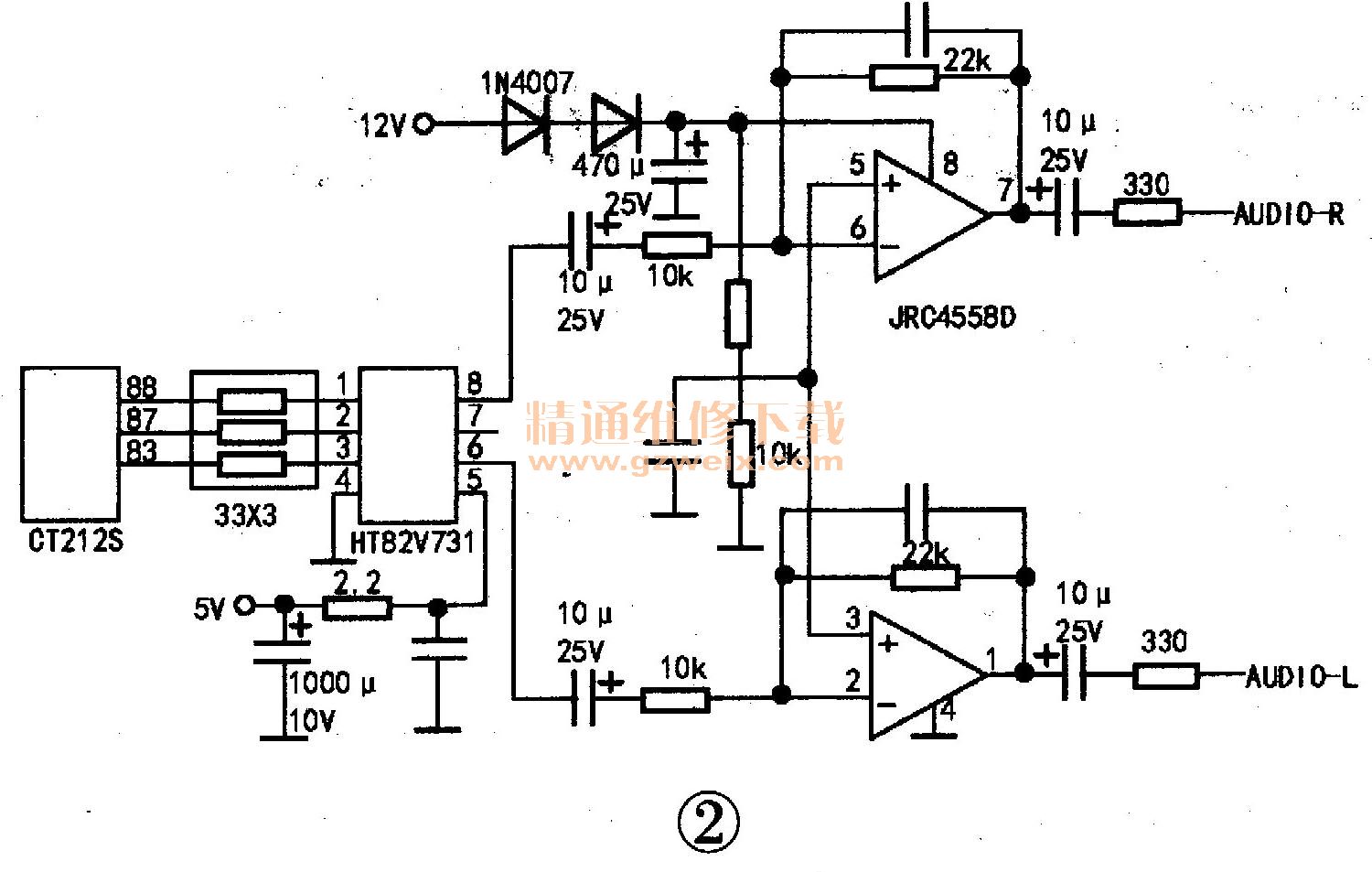

根據故障現象判斷該機音頻信號處理電路有故障。該機音頻解碼電路集成在主控芯片CT212S內部，CT212S解出的音頻數據信號傳送給D/A轉換芯片TH82V731，經TH82V731轉換為L(zhǎng)、R兩路模擬音頻信號，雙運放集成塊JRC4558D將兩路模擬音頻信號放大后輸出，如圖2所示。根據音頻信號處理流程，首先將接收機音量輸出設置為最大，用鑷子觸碰雙運放集成塊JRC4558D的信號輸入端②、⑥腳，揚聲器中無干擾聲，這說明音頻放大電路有故障。測JRC4558D的⑧腳電壓為0V，顯然JRC4558D供電電路有故障。電源適配器輸入的12V電壓經隔離保護二極管1N4007后，再經一個黑色貼片元件供給JRC4558D的⑧腳。測1N4007負極電壓為11．4v，但經黑色貼片元件后電壓消失，判斷這個貼片元件已斷路。查資料得知這個黑色貼片元件為二極管，因手頭無同類型二極管，加之JRc4558D直接用12v供電也可正常工作，于是直接從IN4007負極飛線到JRC4558D⑧腳，此時再次從JRc4558D的②、⑥腳注入感應干擾信號，揚聲器有響亮的“嘟嘟”聲。連接天饋系統試收，仍無聲音。直接將音頻信號從D／A轉換芯片TH82v731輸出端⑥、⑧腳飛線到音頻信號輸出插座處，結果無音頻信號輸出，判斷音頻解碼或D／A轉換電路有故障。考慮到音頻解碼電路集成在主控芯片CT212S內部，損壞的可能性很小，于是決定先檢查D／A轉換電路。測TH82v731的⑤腳有正常的5v電壓，試用MXT8211A代換TH82v731后開機，伴音恢復正常。

    提示：雖然DT-101是采用直流供電的微型DVB機，但其音頻信號處理電路原理和構成與多數流行的普及型DvB機是相同的，可按照普及型DvB機該部分電路檢修方法和思路進行檢查。不同的是DT-101微型DvB機供電電路有差別，DT-101微型DVB機不是直接用開關電源供電，而是把開關電源輸出的單組電壓經DC-DC轉換電路生成所需的電壓，在對該機音頻信號處理電路檢修時，應注意檢查與之相關的DC-DC轉換電路。
