接修一臺有源電腦音箱，故障為電源變壓器初級開路，機主急等使用。

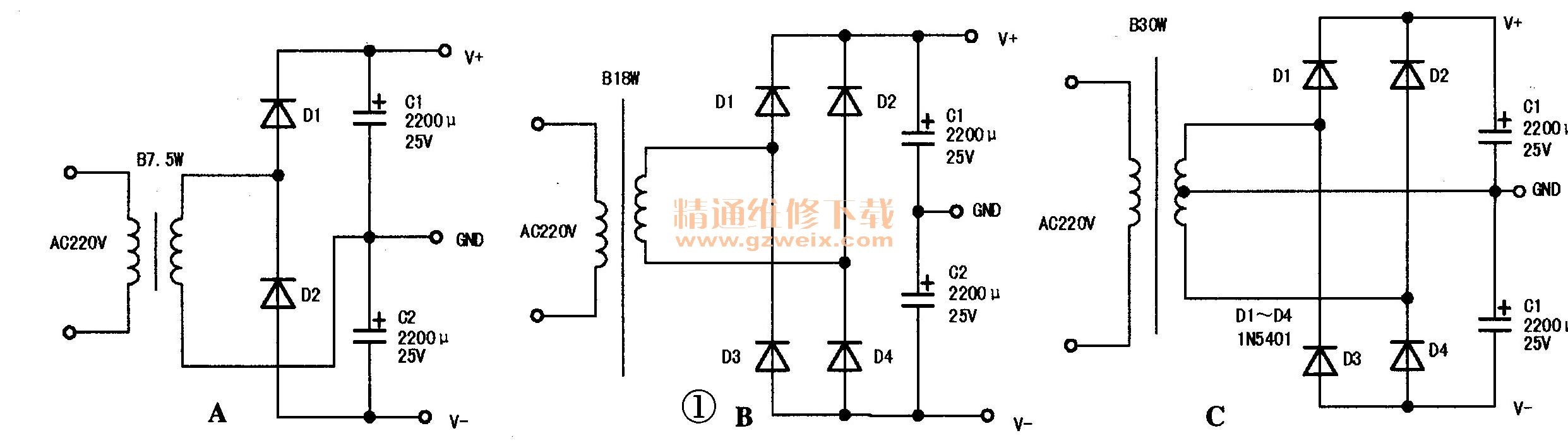

    其整流濾波電路見圖1A。該變壓器規格為舌寬19mm,疊厚38mm，次級電壓雙13V/1.8A，功放板集成塊型號TDA2030A, OCL應用電路。找遍手中變壓器沒有相同規格，忽然想到報廢的過塑機上有一個變壓器，拆下測量：舌寬19rnm,疊厚35mm、次級電壓?jiǎn)?0V。其次級繞組線徑和壞變壓器比較稍粗，于是按圖1B代換變壓器，實際上和圖1C相比只不過少焊一根GND線，從對稱正負全波整流變成橋式整流，V＋和V－由C1,C2和負載分壓。通電試驗，大音量情況下音質良好，代換成功。
