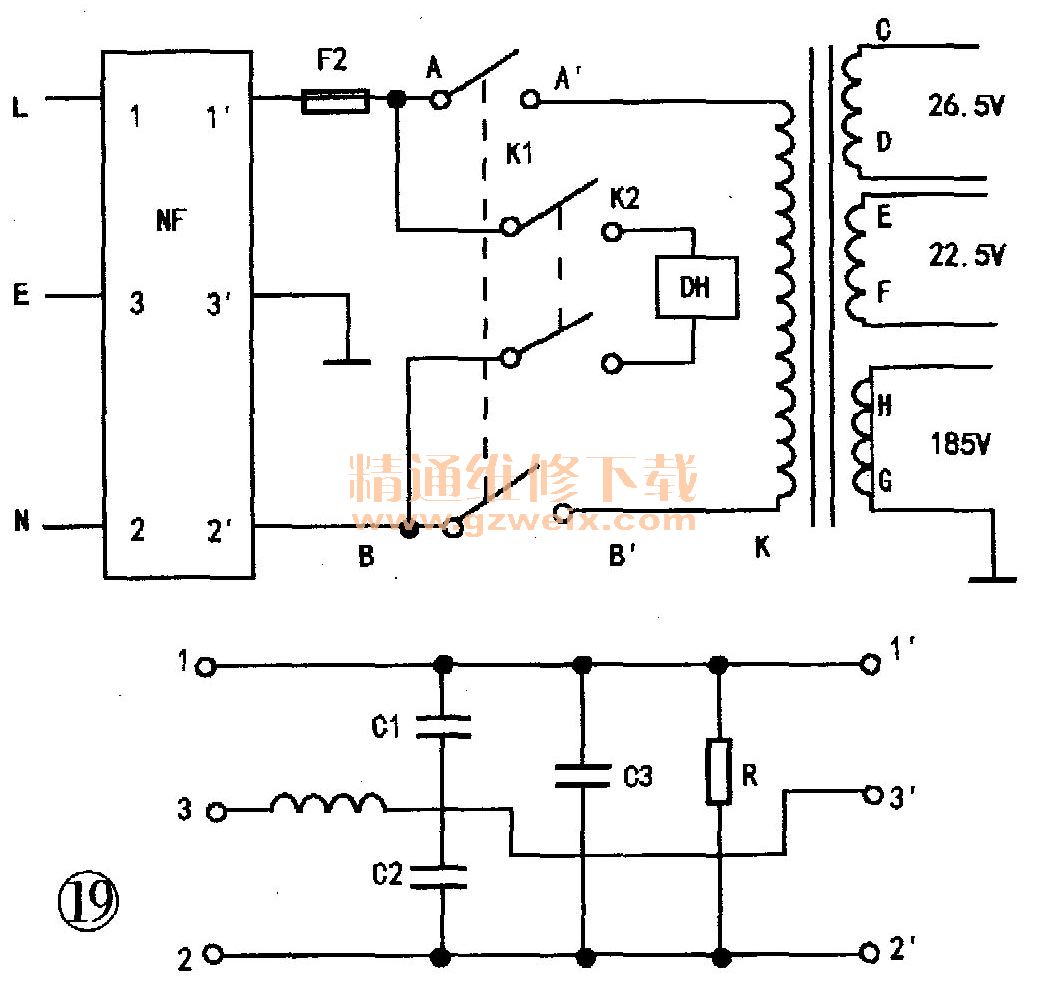

分析檢修：該故障一般出在交流電源供電電路等相關部位。圖19中NF為噪聲濾波器，DH為除濕加熱器，K1為電源開關，K2為除濕加熱器開關。

    根據現象分析，F(xiàn)2燒斷的可能性有以下幾種：（1）AA，線與BB’線間短路；（2）除濕加熱器全部或局部短路；（3）變壓器匝間短路；（4）次級繞組負荷過重。
    檢修時，打開機蓋，按以下步驟進行檢查：1）用萬用表測AA’線與BB’線間電阻并無短路現象。2）斷開各次級繞組負載仍燒保險，第4種可能性排除。3）取下變壓器單獨加電，各次級繞組電壓正常，而且變壓器也不發燙，第3種可能性也不存在。再用萬用表測各繞組間絕緣電阻及其對屏蔽層K之間的絕緣電阻，發現A'K短路，進一步檢查發現噪聲濾波器C2擊穿。這樣A’點通過屏蔽線K接到3’點，再經C2與BB’線短路，造成F2燒斷。
    由于噪聲濾波器是封裝起來的，變壓器磁芯與固定支架又焊在一起的，檢修很麻煩。因此，采用應急辦法：將屏蔽層K懸空后，故障排除。
