綠源牌聲光控LED燈具有聲、光雙重控制和節能功能，功率為7W，但實際亮度不低于15W白熾燈。該燈共有42只高亮度發光二極管，共分兩組，每組21只串聯，然后兩組并聯。這些二極管均勻分布在直徑為6cm的圓形印制板上。整個燈外形猶如一只40W白熾燈泡，廣泛應用于樓道、衛生間等公共場所。下面簡要介紹其原理與常見故障與檢修方法。

   一、工作原理

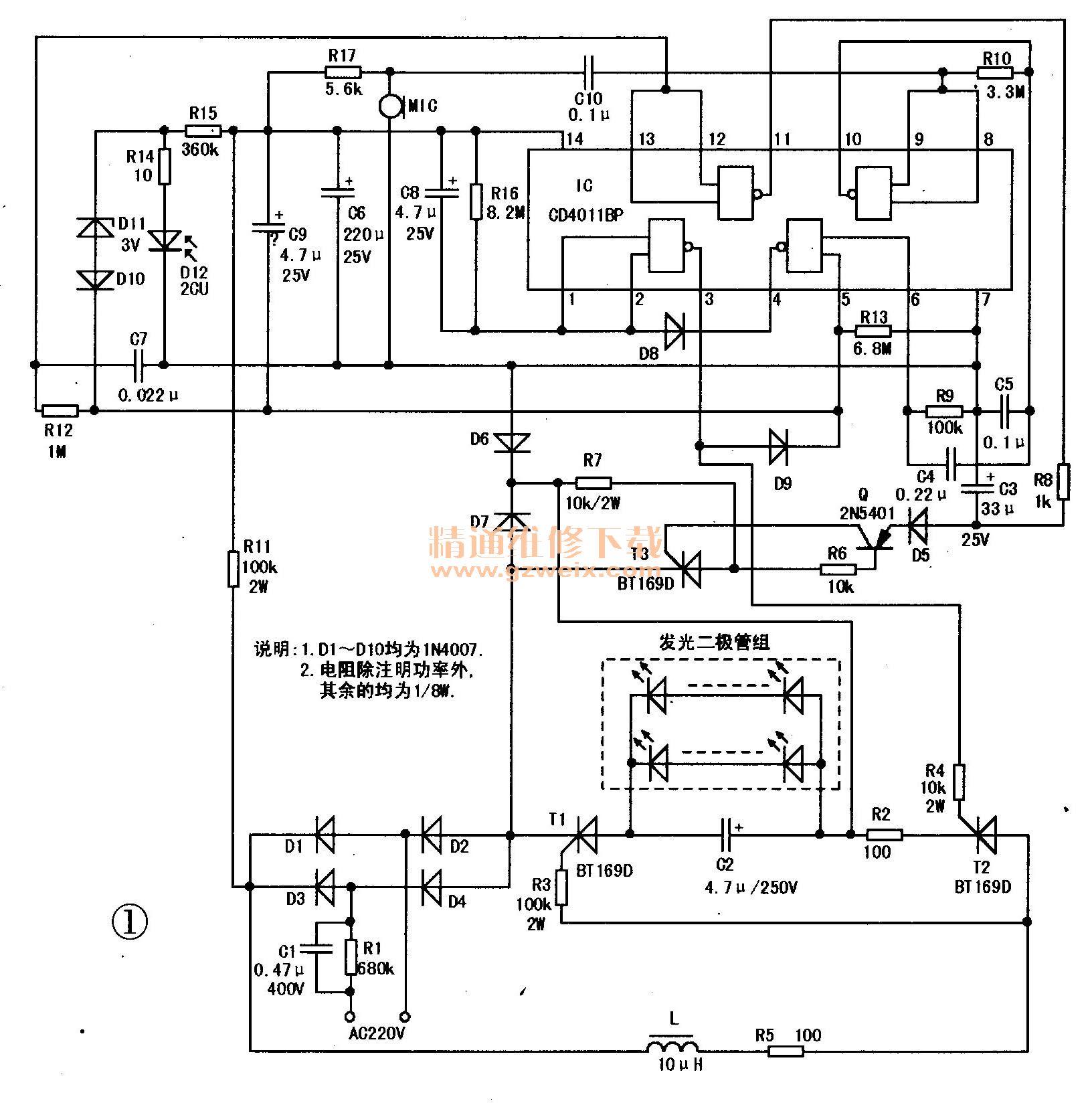

    該燈實繪電路如圖1所示，元件編號系筆者所注。AC220V市電先經C1，R1降壓限流，再由D1-D4整流，在D1，D3負極與D2，D4正極間得到約200V的直流電壓（在燈未點亮?xí)r實測）。該電壓一路由R11降壓后加至兩輸入四與非門IC（CD4011BP）的電源端14腳（該腳相對于接地端⑦腳電壓為6V），另一路經電感線圈L、R5加至單向晶閘管T2的陽極。

    當白天有光照時，光敏二極管D12的正向電阻大幅下降（由數十千歐姆降至數十歐姆），使流經R11、R15的電流增大，即R11兩端電壓降增大，致使IC14腳與⑦腳（即C6兩端電壓）不足2V，導致IC無法工作，故LED燈不亮。當光線較暗時，D12內阻增大，C6兩端電壓升至6V左右，CD4011BP進入工作狀態。此時IC輸入端⑤、⑥腳分別為高、低電平，由與非門輸入、輸出端邏輯關系（見“0”出“1”、全“1”出“0”）可知，此時輸出端④腳將輸出高電平，故D8截止。顯然，IC輸入端①、②腳也為高電平（相對于⑦腳），則輸出端③腳輸出低電平。同時，IC輸入端⑧、⑨腳為低電平，則輸出端⑩腳為高電平。

    另外，IC輸入端13、12腳為低電平，其輸出端11腳輸出高電平，該高電平經R8，D5送至PNP型三極管Q的發射極，電路進入等待狀態。當有一定強度的腳步聲或其他聲響出現時，經駐極體話筒MIC拾取后，將聲音信號轉為電信號，由C10將一定幅度的正電壓耦合至IC的⑧、⑨腳，這時⑩腳輸出低電平，即．C4的左端感應出正電壓，這時IC⑥腳變?yōu)楦唠娖剑瑒t④腳輸出低電平，D8導通，將IC①，②腳鉗位為低電平，則③腳輸出高電平，經R4觸發單向晶閘管T2的G極，使T2導通。此時電流經R2對C2充電，同時單向晶閘管T1導通，兩組高亮度發光二極管點亮。與此同時，從R2流出的電流還經R7加至單向晶閘管T3的陽極，并經R6降壓后使Q的基極電壓低于發射極電壓0.7V以上，Q飽和導通，電流從Q的集電極加至T3的G極，使T3導通。在此過程中，燈耗電量最大，此時T3陽極電位比D2、D4負極（電源地）電位高不足1V，致使ICS腳與⑦腳之間電壓由6V降至3V左右。

    當聲響過后，IC的⑧、⑨腳恢復為低電平，則⑩腳輸出高電平脈沖，則C4的左端感應出負電壓，即⑥腳變?yōu)榈碗娖剑�但由于⑤腳仍為高電平，故輸出端④腳仍會輸出高電平，D8截止，IC的①、②腳理應變成高電平，但由于C8的存在，IC的①、②腳不能立即變成高電平，只有在C8負極上的負電荷通過R16中和后，①、②腳才能恢復高電平。C8、R16為燈點亮?xí)r間調整元件。顯然，時間常數越大，燈點亮?xí)r間越長。在該燈中，LED發光延時時間約1分鐘（如果在1分鐘內又有聲響出現，則又會重復上述過程，燈繼續點亮）。當①、②腳恢復為高電平后，則③腳輸出低電平，D9截止，經R4使T2的G極電壓過零，故T2關斷，LED燈熄滅。此時IC14腳與⑦腳間電壓回升至6V左右，電路重新進入等待狀態。
    C3、D5、Q、T3、R7等元件的作用如下：在燈點亮，T3、Q導通后，C3上端電壓是上升的，這將產生兩種效果：一是經R9使IC⑥腳變?yōu)楦唠娖剑�以保證其對應輸出端④腳繼續輸出低電平；二是經R13、R12使IC的13、12腳為高電平，使其對應輸出端11腳輸出低電平，讓Q、T3截止。在燈熄滅等待期間，由于IC11腳輸出的是高電平，故C3的上端（即IC⑦腳）電壓降低，經R9使IC⑥腳為低電平，即保證輸出端④腳維持高電平。由此可見，這幾只元件具有適時配合調整IC⑥腳電平高低的作用，確保LED燈穩定地點亮或熄滅。
