一臺飛科FR5001毛球修剪器，充電后使用，電機不轉。

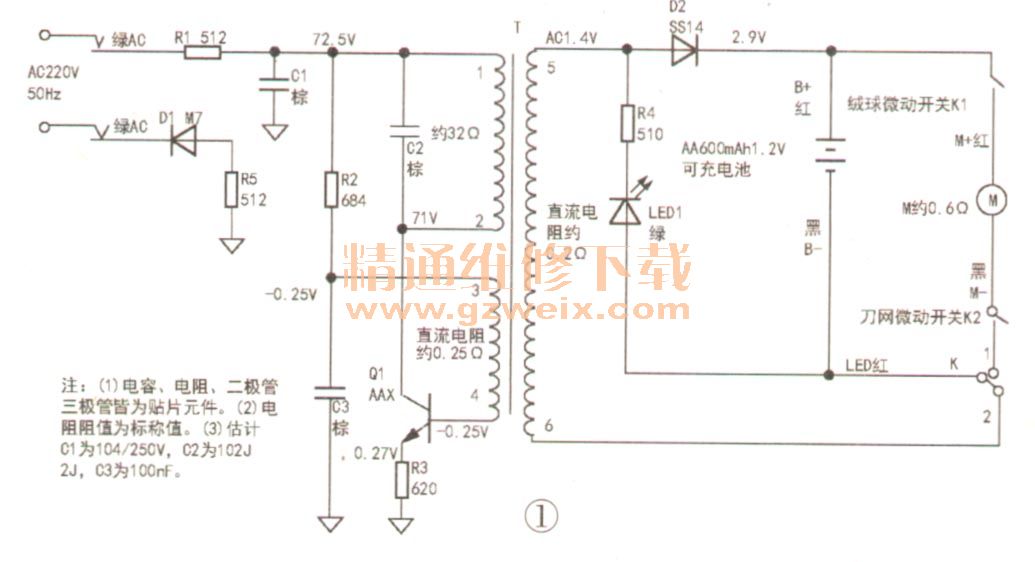

    該機采用簡單的自激振蕩電源，實繪電路如圖1所示。市電220V經電阻R1、R5限流降壓及二極管D1單向整流、電容C1濾波后，產生約72.5V的脈動直流電壓，一路經開關變壓器T初級①一②繞組加到三極管Q1的c極，另一路經電阻R2加到Q1的b極，Q1導通。在T初級③一④繞組的正反饋?zhàn)饔孟拢琎1工作于開關狀態，實測其開關頻率約為33.33kHz。在此期間，T次級⑤－⑥繞組的感應電壓經二極管D2整流后，形成的脈動電壓給兩節1.2V可充電池充電。在電池充滿電時，實測D2正、負極電壓分別為AC 1.4V、DC2.9V。
    絨球微動開關K1和刀網微動開關K2串聯，當卸下其中的任何一個部件時，電路皆處于斷路狀態，電機不轉，防止誤操作引起刀片傷人或絨球四處飛濺。

    首先懷疑電池沒電，通電后觀察充電指示燈亮度變化，發現充電初期微亮，充電后期亮度增強，這說明開關電源及充電電池皆正常。接下來檢查K 1、K2及工作開關K，發現K2因觸點銹蝕而接觸不良。用砂紙擦亮K2觸點后試機，故障排除。
