模擬電路就是利用信號的大小強弱（某一時刻的模擬信號，即時間和幅度上都連續的信號）表示信息內容的電路，如聲音經話筒（學名為送話器）變?yōu)殡娦盘?hào)，其電信號的大小就對應于電信號大小強弱（電壓的高低值或電流的大小值），用以處理該信號的電路就是模擬電路。模擬信號在傳輸過程中很容易受到干擾而產生失真（與原來不一樣）。與模擬電路對應的就是數字電路。模擬電路是數字電路的基礎。
學習模擬電路應掌握以下概念。
   （1）電源
    電源是電路中產生電能的設備。按其性質不同，電源可分為直流電源和交流電源。可以將化學能和機械能轉換成電能。很多直流電源是將化學能轉換為電能的，如干電池和鉛酸蓄電池；很多交流電源是通過發電機產生電能的。
    電源內可以形成一種力，能使電荷移動而做功。這種力做功的能力稱為電源電動勢，常用符號E表示，其單位為伏特（V），常用單位及換算關系是
1千伏（kV） =1000伏（V）
1伏（V） =1000毫伏（mV）
1毫伏（mV）=1000微伏（μV）
   （2）電路
   電路指電流通過的路徑。它由電源、導線和控制元器件組成。
   （3）電流
    電流指電荷在導體上的定向移動。在單位時間內通過導體某一截面的電荷量用符號Ⅰ表示。電流的大小和方向能隨時間有規律地變化，叫做交流電流；電流的大小和方向不隨時間發生變化，叫做恒定直流電。
電流的單位為安培，用字母A表示，常用單位及換算關系是
1安培（A）=1000毫安（mA）
1毫安（mA）=1000微安（μV）
   （4）電壓
    電壓是指電流在導體中流動的電位差。電路中元器件兩端的電壓用符號U表示。電壓的單位也為伏特（V），常用單位有伏（V）、毫伏（MV）、微伏（μV）。
    家用電器雄修實用技能手姍：液晶彩電、等離子彩電、機頂盒
   （5）電阻
    電阻是指導體本身對電流所產生的阻力。電阻用符號R表示。電阻的單位為歐姆（Ω）。常用單位及換算關系是
1千歐（KΩ） =1000歐（Ω）
1兆歐（MΩ） =1000千歐（KΩ）
由于電阻的大小與導體的長度成正比與導體的截面積成反比，且與導體的本身材料質量有關，其計算公式為

   式中，L為導體的長度；A為導體的截面積（擴）；P為導體的電阻率（Ω·mm2/m） 。
   （6）電容
    電容是指電容器的容量。電容器由兩塊彼此相互絕緣的導體組成，一塊導體帶正電荷，另一塊導體一定帶負電荷。其儲存電荷量與加在兩導體之間的電壓大小成正比。
電容用字母C表示。電容量的基本單位為法拉（F）。常用單位及換算關系是
    1法（F）＝10 6微發（μF）=10 12皮法（pF）
    注意：電容在電路圖中有時采用數標法，即用三位數字表示容量大小，前兩位表示有效數字，第三位數字是10的多少次方，基本單位為pF。如：103表示10×103pF=0.01μF，203表示20×10 3pF=0. 02μF。
    電容器在電路中的作用如下：
    1）能起到隔直流通交流的作用；
    2）電容器與電感器可以構成具有某種功能的電路；
    3）利用電容器可實現濾波、藕合定時和延時等功能。
    使用電容器時應注意：電容器串聯使用時，容量小的電容器比容量大的電容器所分配的電壓要高，串聯使用時要注意每個電容器的電壓不要超過其額定電壓。電容器并聯使用時，等效電容的耐壓值等于并聯電容器中最低額定工作電壓。

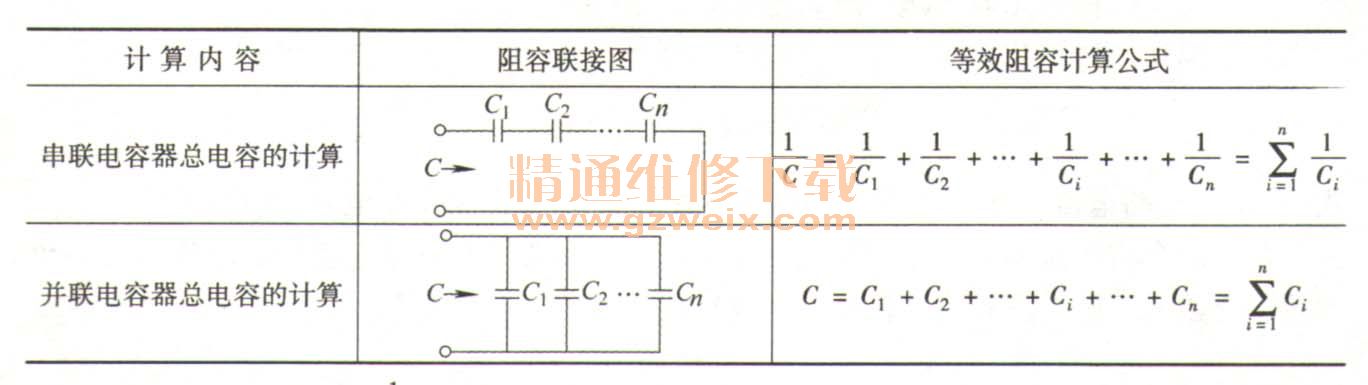

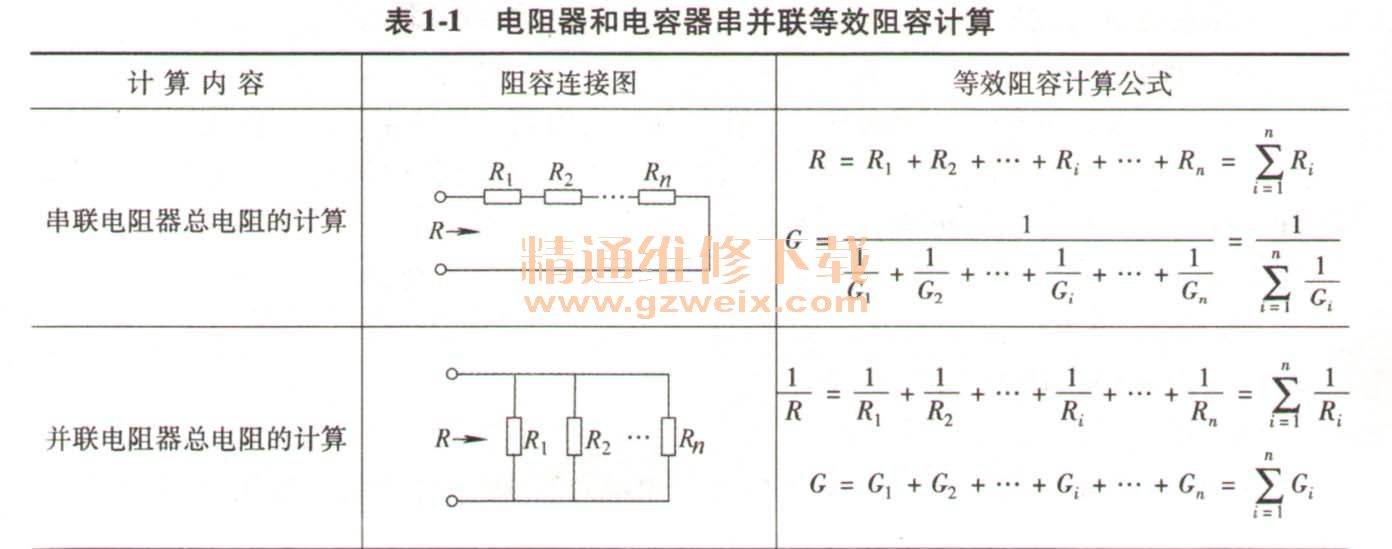

    電阻器和電容器串并聯等效阻容計算見表1-1。


   （7）電能
    電能指在某一段時間內電流的做功量。常用千瓦小時（kW·h）作為電能的計算單位，即功率為1kW的電源在1h內電流所做的功。
電能用符號W表示，單位為焦耳（J）。電能的計算公式為
W=Pt
    式中，P為電功率（W）；t為時間（S）；w為電能（J） 。
  （8）電功率
    電功率是指在一定的單位時間內電流所做的功。電功率用符號P表示，單位為瓦特（W），常用單位千瓦（kW）和毫瓦等，即1W二1000mW。
電功率是衡量電能轉換速度的物理量。其計算如下：
    假設在一個電阻值為R的電阻兩端加上電壓U，而流過R的電流為Ⅰ，求該電阻上消耗的電功率P，即

    式中，U為電壓（V）；Ⅰ為電流（A）；R為電阻（Ω） ；P為電功率（W） 。
