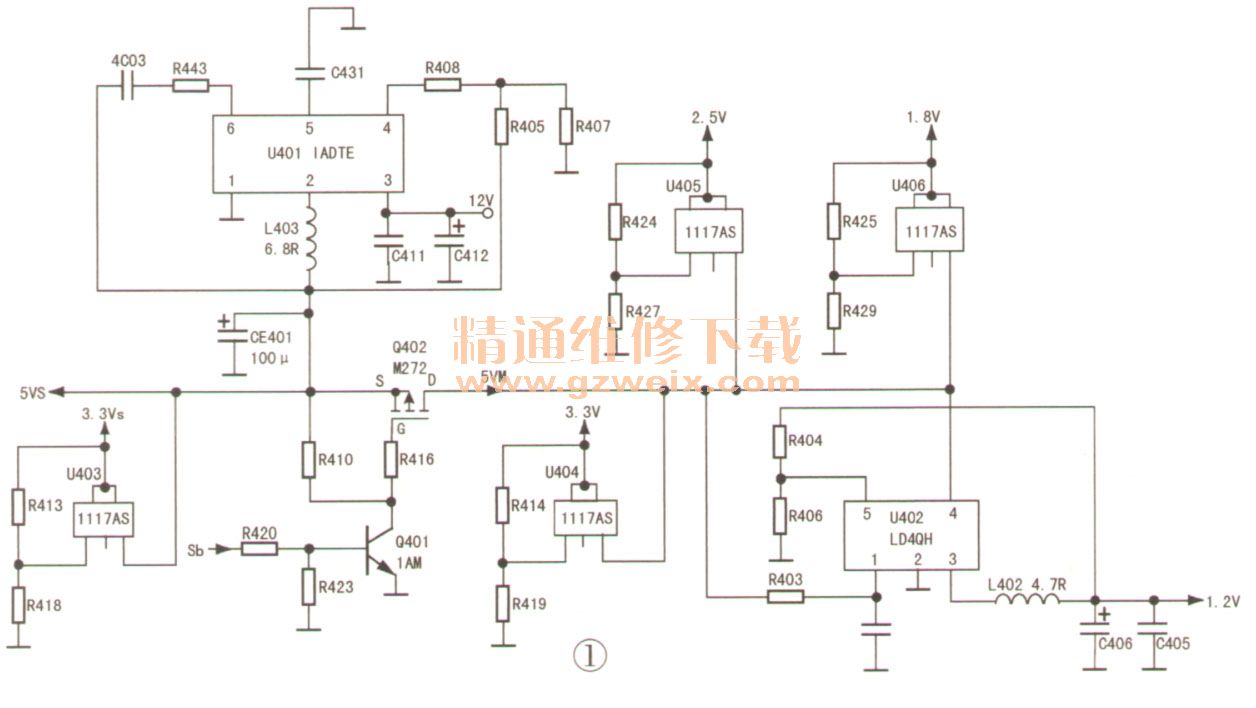

分析檢修：該機采用三合一主板。上電后，開關電源就輸出12V和35V（背光供電）電壓。信號處理電路所需的3.3V、2.5V、1.8V等電壓形成電路如圖1所示，二次開機后，MCU輸出高電平開機信號（Sb），Q401、Q402導通，輸出5VM電壓。

    上電，測得開關電源輸出的12V和35V電壓均正常，說明開關電源正常；5Vs、3.3Vs電壓也正常，且Q401的基極電壓為0.7V、R420左端電壓為3.2V，說明MCU已經輸出了開機信號。測量DC-DC轉換電路輸出電壓，5VM和3.3V正常，但給內核供電的1.2V僅為0.6V，明顯不正常。更換U402（絲印號LD4QH）后試機，1.2V正常，故障排除。相關電路如圖1所示。
