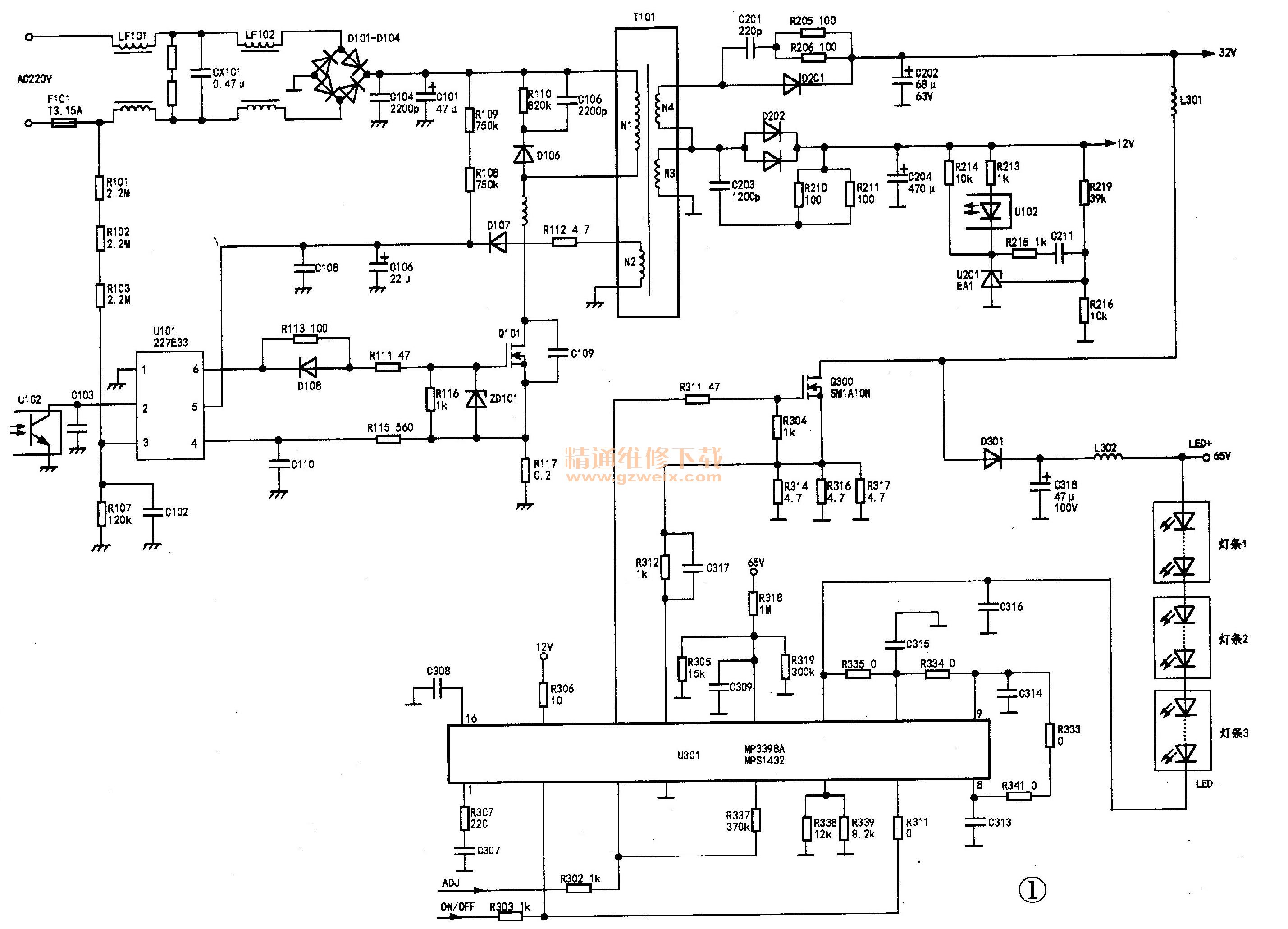

該機采用三合一板。為了便于維修，筆者根據實物繪出電源與背光電路如圖1所示（圖中沒有標注容量的電容為貼片電容）。

    一、電路分析
    1．電源電路
   （1）市電輸入與整流濾波電路
    220V交流市電經由LF101、CX101、LF102等元件組成的濾波電路濾除干擾，再由D101-D104組成的全橋整流，最后由C101濾波得到約300V的直流電壓。
   （2）振蕩電路
    直流300V電路一路通過變壓器T101繞組N1加到開關管Q101的漏極，另一路通過啟動電阻R109、R108加到U101（227E33）的⑤腳，電路起振。T101的N2繞組產生感應電壓，經D107整流、C106濾波后得到約15V直流電壓，加到U101的⑤腳，以取代啟動電壓。
   （3）次級整流輸出電路
    N3繞組中產生的感應電壓經D202整流、C204濾波后得到12V直流電壓。T101的N4繞組與N3繞組串聯，所得的感應電壓經D201整流、C202濾波后得到約32V直流電壓，供給背光電路。
   （4）穩壓電路
    當12V輸出電壓升高時，取樣電阻R219、R216分壓點電壓升高，則三端精密穩壓塊U201的R極電壓升高，則U201的K極電壓下降，光禍U102內部發光二極管發光增強，其③、④腳內部的光敏三極管導通程度加深，U101的②腳電壓下降，U101的⑥腳輸出的脈沖占空比下降，Q101提前判斷，使輸出電壓下降，從而達到穩壓的目的。
    當12V電壓下降時，其穩壓過程與上述相反。
    2．背光電路
    該部分電路由MP3398A（U301）、Q300、L301、D301等元件組成。待機時32V（實測為36V）電壓通過儲能電壓L301加到開關管Q300的漏極，12V通過R306加到U301的⑩腳。
    二次開機后，ON/OFF端子輸出3.2V高電壓，通過R303加到U301的②腳、⑦腳；ADJ端子輸出約3.2V高電平，通過R302加到U301的③腳。U301內部電路起振，U301的14腳輸出幅度約5.6Vp-p、周期為5.8μs的方波，經D301、C318整流濾波得到約33V的直流電壓。該電壓與32V供電電壓疊加，得到約65V的直流電壓（LED＋）供給燈條。
    該機背光采用直下式，由三根燈條串聯而成。每根燈條上由七只燈珠串聯而成，即該機背光源由21只燈珠串聯而成。工作時燈珠電流為260mA。
    過流保護：由R314、R316、R317、R312與U301的13腳內部電路組成。若流過Q300的電流過大，R314、R316、R317兩端的電壓升高，即U301的13腳電壓增大，當增大到一定值時，U301內部保護電路啟動，14腳無激勵信號輸出，Q300停止工作，從而實現過流保護。
    過壓保護：由R318、R305、R319與U301的12腳內部電路組成。正常工作時，R318、R305、8319對65V進行分壓，使U301的12腳得到約0.88V的直流電壓。若6.5V電壓升高，則U301的12腳電壓升高，當升高到一定值時，U301內部保護電路啟動，14腳無激勵脈沖輸出。
