“灰屏”是液晶彩電維修界的一種通俗說法，是指二次開機后，背光亮．無圖像、無字符．但電視伴音及各項控制正常。在液晶屏無驅動信號輸入，或者液晶屏驅動電路損壞的情況下．若背光亮，對于大部分液晶彩電（尤其是大屏幕彩電）而言，這時在屏上可隱約看見非常暗淡的光柵（有時需在環境光很暗時才能看見）。雖上述故障現象與黑屏極為接近，但由于故障機理與黑屏有所不同，為了以示區分，故將此類故障稱為“灰屏”。
    值得注憊的是，部分小屏幕液晶彩電在上述情況下所呈現的為純凈的白光柵，如圖1所示。雖然此現象并非灰屏．但故隆機理一樣．因此仍將這類白光柵稱為灰屏故障。

    相比于黑屏故障．灰屏故障的顯著特點是背光亮。這一特點也間接說明該機電源電路、背光驅動電路、背光源基本正常，故障的直接原因應是液晶面板未工作，具體原因包括邏輯板未工作或工作異常，屏內的行列驅動電路未工作，或液晶面板損壞等。
     一、故障原因分析
   1.屏供電控制電路異常
    屏供電控制電路又稱上屏電壓控制電路，其作用是在二次開機后輸出一直流電壓，通過上屏線送給邏輯板，作為邏輯板的工作電壓（22英寸及其以下的小屏幕機的上屏電壓多為3.3V或5V，大屏幕機的上屏電壓多為5V或12V） 。

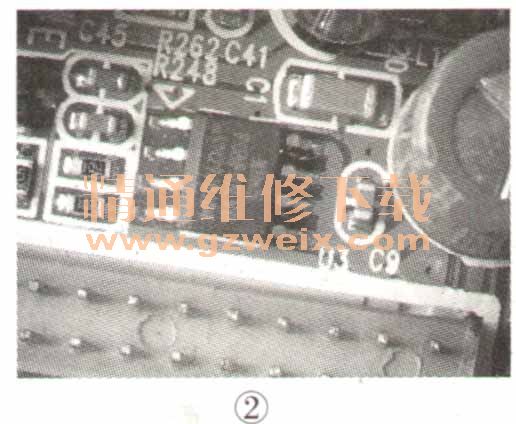

    該電路實質是一個電子開／關電路，特征元件是一只貼片8腳或3腳封裝的場效應管，位于上屏線插座附近，如圖2所示。

    屏供電控制電路的典型電路如圖3所示，待機時．CPU輸出的PANEL-EN信號為低電平，三極管QM2截止，VCC電壓（5V或12V，與屏型號有關）經RM12、RM13加到P溝道場效應管QM 1的柵極（G），QM1因G極為高電平而截止；二次開機后，PANEL-EN信號變?yōu)楦唠娖剑琎M2導通，QM1因G極為低電平而導通（S、D極間的導通內阻極小，接近0Ω），D極輸出VCC-Panel電壓《約等于VCC電壓）。

    若該電路異常導致無供電送給邏輯板，則邏輯板及屏內的行列驅動電路均不工作。在背光亮的情況下，則表現為灰屏。
    2.邏輯板的供電保險管熔斷

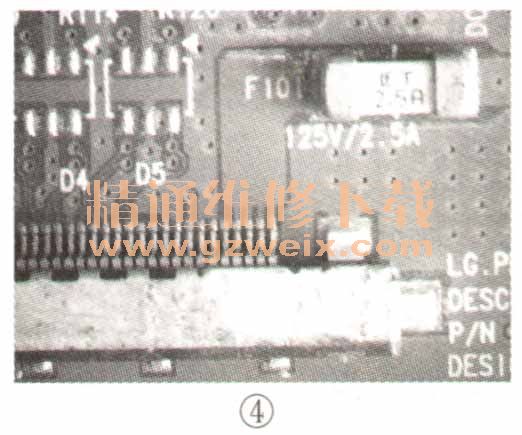

    邏輯板的供電保險管與上屏線接口中的供電端相連，標注多為“Fxx”，外形象一只小型貼片電阻，如圖4所示。

    顯然，若邏輯板的供電保險管熔斷，液晶屏組件（邏樣板、行列驅動電路與液晶面板）因失電是不會工作的，同樣會表現為灰屏。
    3.邏輯板上的DC-DC變換電路異常
邏輯板上的DC-DC變換電路主要由控制芯片（常見型號有TPS65160、TPS65161、LM2716MT等）、開關管、儲能電感、續流二極管、濾波電容等元件組成，如圖5所示，其作用是產生時序信號處理IC和屏內行、列驅動電路所需的工作電壓．以及液晶屏內部薄膜場效應管（TFT）的開／關電壓．板上常見標注有VGH、VGL、VDD、VDA等。

    VGH為TFT的開啟電壓，其值在20V～35V之間；VGL為TFT的關斷電壓，其值為負值，通常在－6.5V～－5V之間；VDD（有些板上標注為VCC）為數字電路的工作電壓，既供給邏輯板上的時序信號處理電路，還供給屏內部的行、列驅動電路，典型值為3.3V ；  VDA（有些板上標注為VDDA、AVDD、VS等）主要是供給灰度等級電壓形成電路及屏內的行、列驅動電路，正常值一般在14V～20V之間。
    若邏輯板上的DC-DC電路工作異常，無VDD、VDA電壓輸出，則邏輯板上的時序控制芯片（引腳多，又稱邏樣板主芯片）及行、列驅動電路不工作；若無VGH、VGL電壓輸出．則液晶面板內部的液晶屏內部薄膜場效應管無控制電壓，液晶分子無法翻轉．均表現為灰屏現象。
    4.信號板上的主芯片電路異常
    送往邏輯板的LVDS信號由主芯片（又稱單芯片）產生（早期部分液晶彩電由解碼芯片或格式變換芯片產生），并送往上屏線插座，如圖6所示。

    若主芯片無LVDS信號發出，即使液晶屏組件工作正常，但因無信號輸入，屏驅動電路無法產生屏內部薄膜場效應管的控制信號，液晶分子不翻轉，仍表現為灰屏現象。
