分析檢修：根據故障現象分析，DM500V8在多星接收時無信號的原因主要有：一是接收機設置有誤；二是用于驅動八切一切換開關控制信號的產生、傳輸電路有故障；三是八切一切換開關損壞；四是軟件故障。
    切換開關是連接在接收機與天饋系統之間的用于實現星與星間切換的器件，其一個端口與接收機連接，多個端口與接收不同衛星的天線系統連接。切換開關內有控制指令識別電路和電子開關電路，當在接收機菜單中完成切換開關設定時，主控芯片發出控制指令，由調諧電路產生并調制于22kHz頻率上，交替變化的數字信號串行控制指令通過高頻頭供電電路傳輸給切換開關，該控制指令信號在切換開關內識別集成電路中處理后驅動電子開關動作，打開相應端口，實現星與星間切換。
    首先在高頻頭設置菜單中重新檢查切換開關的設置情況，經查設置無誤。用另一臺接收機與佳訊GD-81E開關連接試收，結果各星間切換流暢，由此斷定佳訊GD-81E八切一開關完好。因用于驅動八切一切換開關的載有控制指令的22kHz脈沖信號產生、傳輸電路簡單，決定先對這部分電路進行檢查，如無故障再進行刷機，更換相應固件。

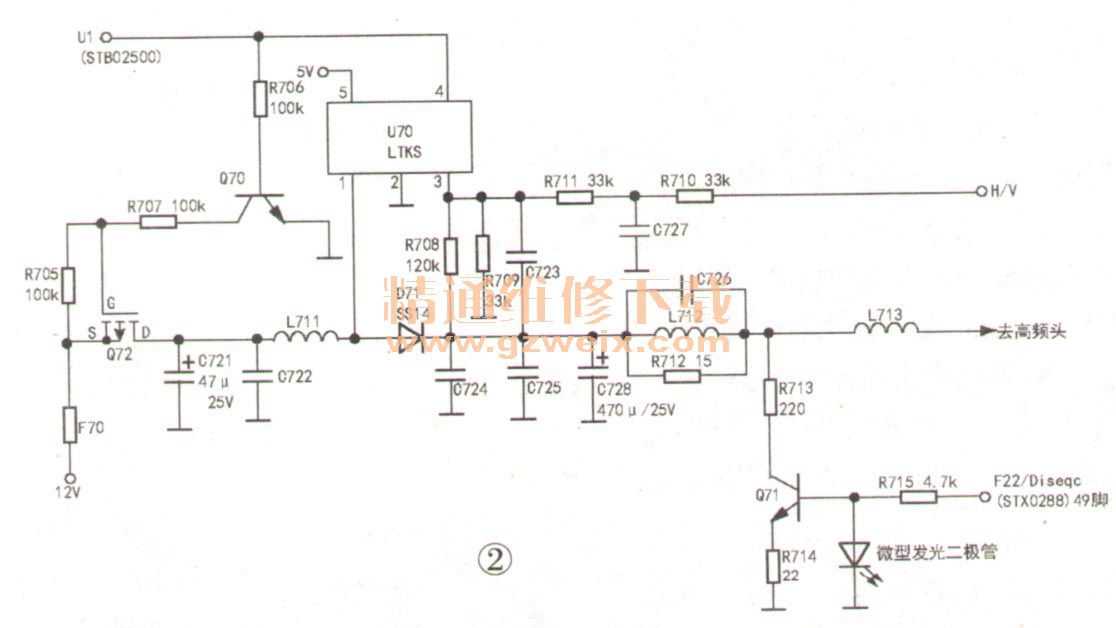

    用于驅動八切一切換開關的控制信號傳輸電路與高頻頭供電電路緊密相連，如圖2所示，受控的QPSK解調芯片STX0288經其49腳輸出載有控制指令的22kHz脈沖信號，經Q71放大后調制到高頻頭供電電路。用手持式數字存儲示波器測量STX0288 49腳有22kHz脈沖信號波形輸出，但高頻頭供電輸出電路卻沒有22kHz脈沖信號波形，顯然故障發生在控制信號傳輸通道，再從控制信號傳輸通道后端向前檢查，測量Q71集電極有22kHz脈沖信號波形輸出，由此斷定R713已開路，換新后故障排除。

    提示：DM500V8多媒體衛星接收機的多星接收控制電路簡單，在檢修時，可用示波器檢測22kHz脈沖信號波形來判斷故障部位。如無示波器，可采用測量電阻、電壓方法判斷。通常QPSK解調芯片STX0288損壞的可能性很小，Q71損壞情況較多，因Q71表面標注的型號模糊不清，字跡難以辮認，無法確定原型號，可用常用的小功率NPN型三極管代換。R715、R713是多星接收控制信號傳輸通道中的兩只電阻，如斷路，則控制信號無法調制到高頻頭供電電路，檢修時也應引起注意。
