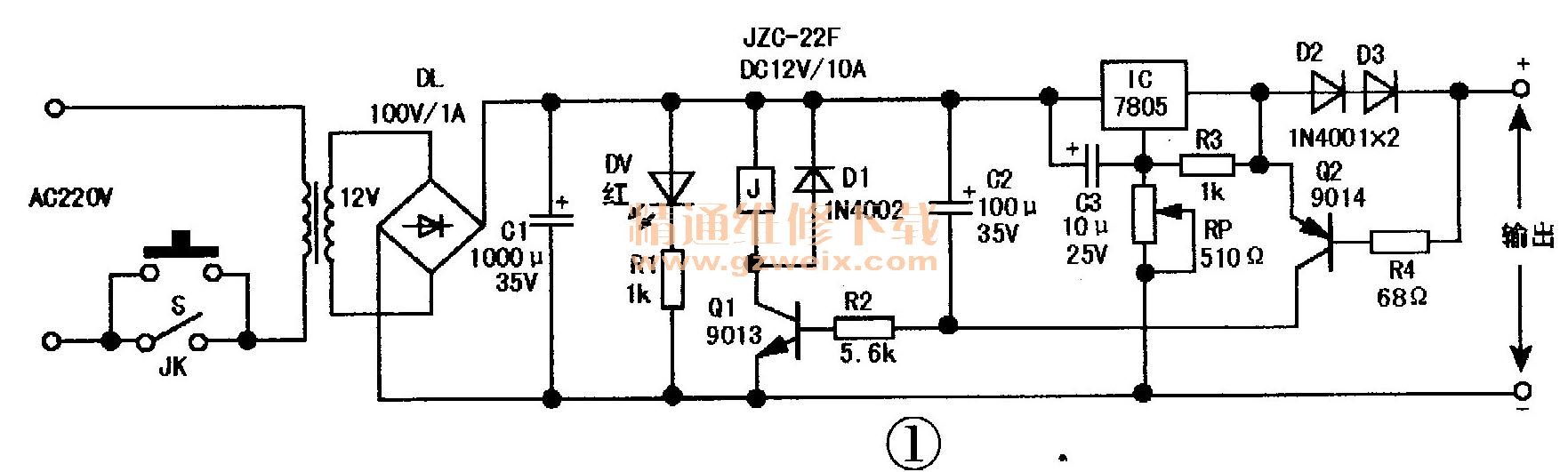

許多便攜式家電產品都使用外接電源適配器，如筆記本電腦、移動DVD、打印機、平板電腦、手機等。在實際使用中，當用完這些家電產品時，很多時候只是關閉了電器的電源開關，卻未切斷電源適配器的供電，這樣不僅浪費電能，還易損壞電源適配器，更重要的是會帶來安全隱患，引發事故。為防止這種情況出現，筆者自制了一款具有自動開／關功能的手機電源適配器，其電路如圖1所示。

    三端穩壓塊（AN7805）可輸出3.7～8.7V的可調電源（注：調節RP，每改變100Ω的阻值，輸出電壓可改變1V）。插上手機充電插頭后，按一下串接在電源變壓器初級回路的微形常開自復位開關S，市電會經降壓變壓器降壓、整流全橋DL整流、C1濾波后，獲得約12V直流電壓。于是，紅色電源指示燈DV點亮，（如果不是充電器，則需要先開通用電器的電源開關），電源有電流輸出，接在控制管Q2發射極與基極間的二極管D2、D3的總壓降約為1.3V→控制管Q2導通升控制管Q1導通→繼電器J常開觸頭JK閉合并自鎖（在按下S約1 s～2s后，可聽到繼電器吸合聲，此時手指可離開按鈕S），電源盒輸出正常電壓。與此同時，延時電容C2通過Q2充電至七八伏。當電源負載停止工作后，D1、D2的總壓降小于0.5V，于是控制管Q2截止，為了不讓自動開關所接的負載還未完全停止工作前，自動開關就關閉了輸出，比如電腦在點擊了關閉按鈕后，有些運行的程序不會立即停止工作，故必須保持電源輸出端仍有輸出，故設置了延時電容C2，在Q2截止后，它會通過R2、Q1發射結放電，這樣仍會維持控制管Q1繼續導通，使繼電器常開觸頭JK仍保持接通狀態。在經過約10秒的延時后（C2容量越大，延時時間越長），繼電器J常開觸頭JK才斷開，切斷市電輸入。同時，紅色電源指示燈v熄滅，告知用戶市電已被切斷。若要恢復供電，只需按一下啟動開關s即可。
    在圖1中，電源變壓器功率為5W，次級輸出電壓為AC12V。DL可選擇耐壓100V、輸出電流1A的整流全橋，也可用4只1N4001替代。若要制作輸出電流較大或輸出電壓較高的自動開關（電源），則三端穩壓IC可換為LM317T（金屬TO-3封裝，輸出電壓為1.2V～37V、在加散熱器的情況下，最大輸出電流為5A），并將電流輸出兼輸出控制二極管D2、D3也換為輸出電流更大的，如：1N5401（100V/3A）、4A1（100V/4A）、5A1（100V/5A）、6A1（100V/6A）等。當然，電源變壓器T和整流全橋也要根據輸出電壓與輸出電流重新進行選擇。

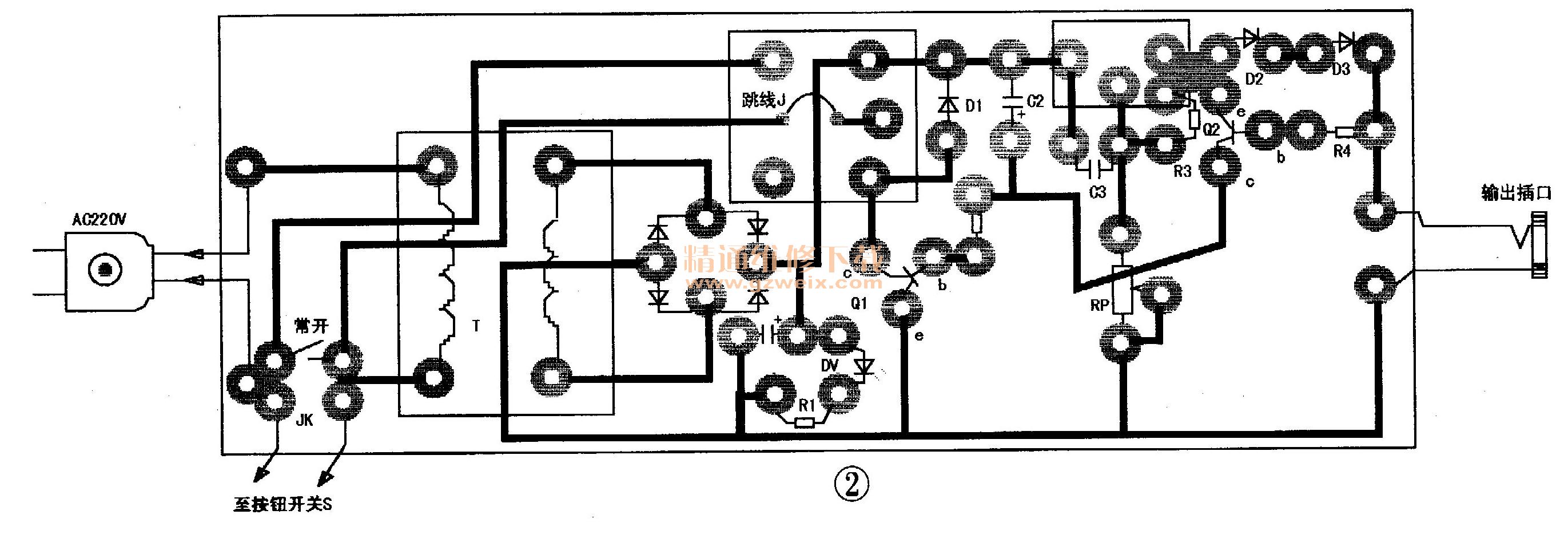

    該電源的印制板如圖2所示。在焊好元件且檢查無誤后，就可進行調試：首先在電源輸出端接上一只0.15A/6V小燈泡作為假負載，然后通電。按一下自復位按鈕，紅色發光指示二極管DV應點亮，否則，說明電路有問題。若DV已點亮，再用萬用表測量假負載兩端電壓，并調整可調電阻RP，使電源輸出電壓與用電器相匹配，如用電器是手機，則輸出電壓為3.7～3.8V。為防BP接觸不良，用萬用表測出可調電阻RP的實際阻值，然后換成固定電阻即可。

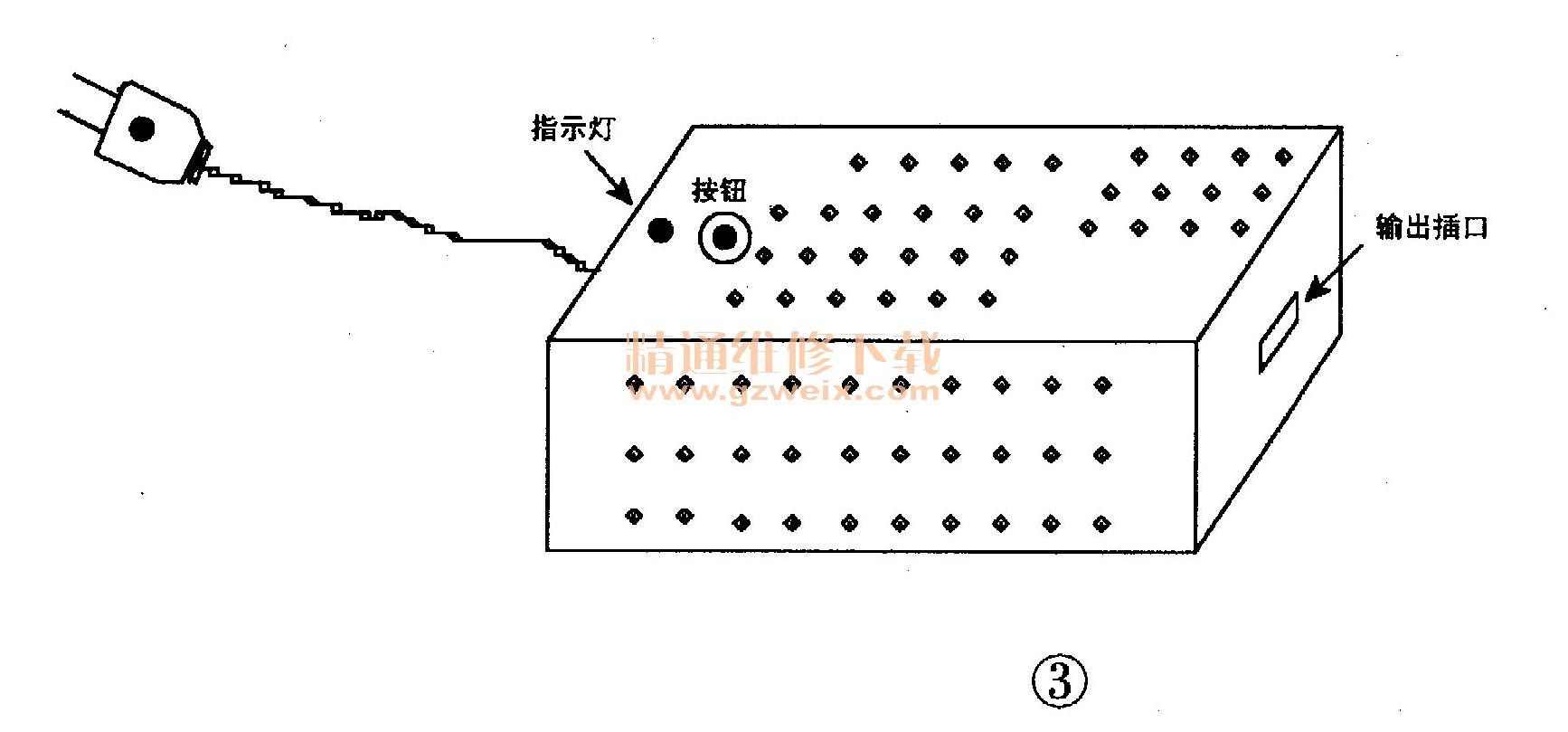

    調試好該電源適配器后，可將其裝入木質或塑料盒中，并在盒子的表面開有散熱孔，以利電源變壓器和三端穩壓IC散熱。啟動開關S、電源指示發光二極管DV應安裝在盒子的前表面上。電源輸出插孔可安裝在盒子的橫側面上，電源插頭引線從盒子的另一橫側面引出，如圖3所示。
