一臺海爾XQG60-QHZ14A1型全自動洗衣機使用中電機停轉，面板顯示"Err7"。斷電一段時間后再次開機，又能正常工作一段時間、：起初故障較少發生，后來越來越頻繁。
    分析檢修：首先檢測電機，各繞組和測速線圈均正常，手觸摸電機外殼，溫度也正常；檢測電腦板上的＋12V和＋5V正常，電機驅動電路也正常。為確定故障是TY501未導通或K1未吸合所致，在全橋GR502的②腳（注：缺口處為①腳）與進線N間接入1只220 V燈泡（稱A燈），在GR502的③腳與進線L間接入1只220 V燈泡（稱B燈）。開機，電機運轉，2只燈均發光。工作一段時間后，A燈熄滅，一會兒后B燈熄滅，電機停轉，面板顯示"Err7"，由此判斷K1觸點不良或其驅動電路有故障。

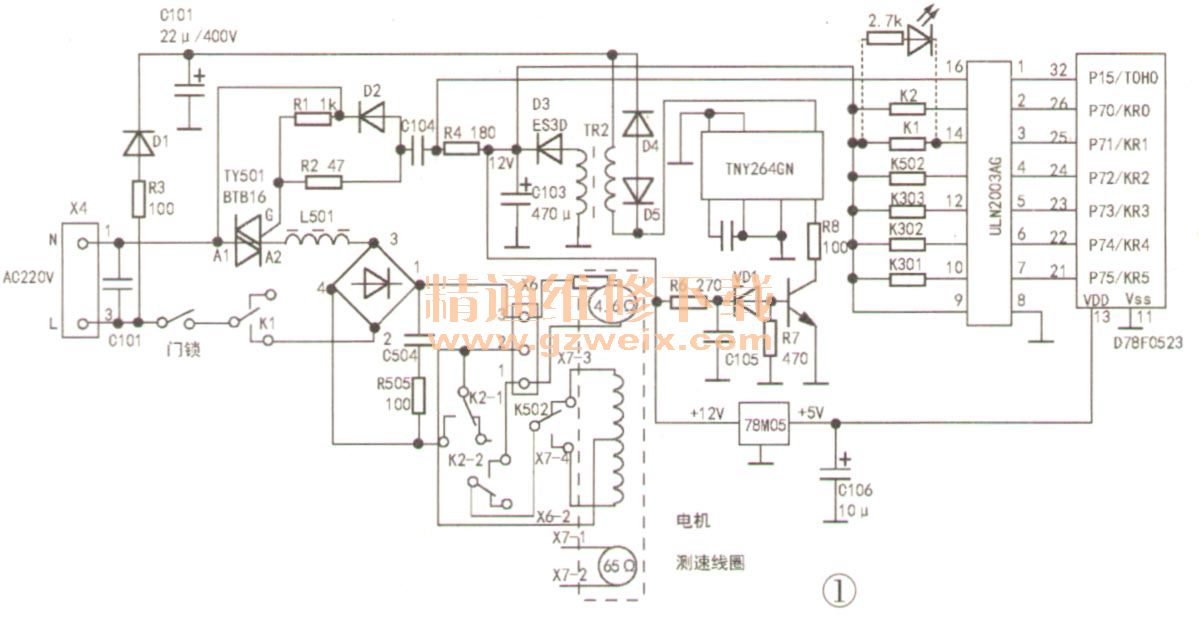

    首先檢查K1的觸點，在K1線圈兩端并接一個由發光二極管和2.7kΩ電阻串接的指示電路，見圖1所示。上電試機，在K1吸合時發光二極管亮，電機正常運轉；在故障出現時，電機停轉，發光二極管仍亮，一會兒后才熄滅，由此判定繼電器K1觸點不良。更換K1后反復試機，故障排除。
