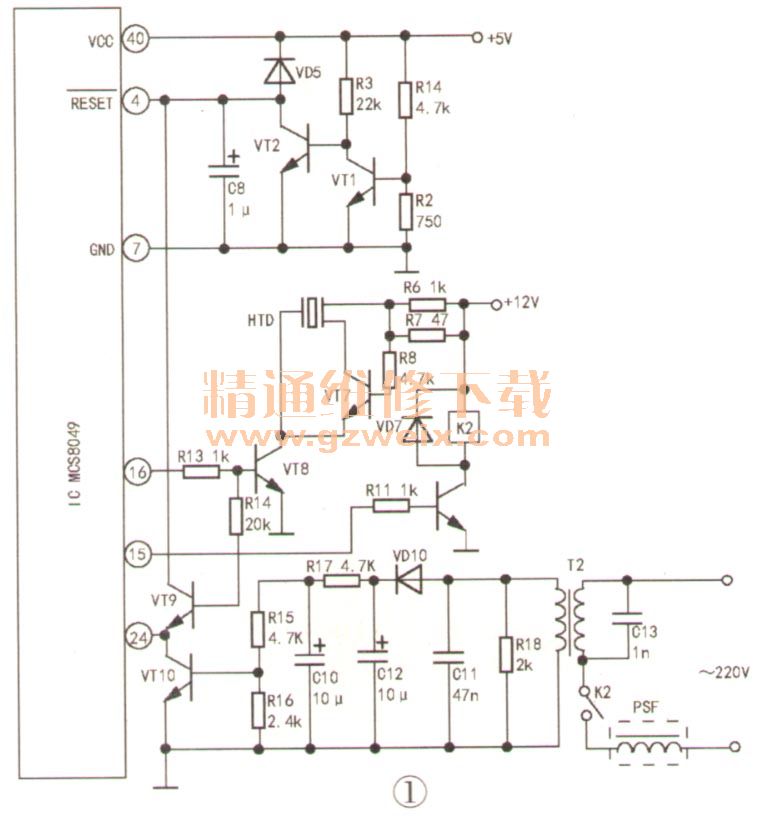

水仙XQB30-23型全自動洗衣機控制電路以單片微型計算機芯片MCS8049（CPU）為核心組成，該機設有欠壓保護和過流保護電路（普通全自動洗衣機一般不設保護電路），使得其工作更加可靠。保護電路原理如圖1所示。

    1．欠壓保護電路
    為了防止因工作電壓過低或電源間斷性供電引起CPU系統工作紊亂，該機設置了由VT1、VT2等組成的欠壓保護電路。CPU④腳（RESET）為復位信號輸入端，由于電容C8兩端電壓不能突變，故在剛接通電源時，④腳為低電平；CPU內部寄存器RAM復位清零，程序為初始狀態。當C8被充電至高電平，CPU開始對操作鍵選擇的程序進行正常工作。
    電源電路（由7805穩壓塊輸出的5V VCC電壓）正常時，VT1因R14、R2分壓使其基極獲得0.7V偏壓而飽和導通，VT2基極僅有0.1V（VT1飽和壓降）而反偏截止，CPU④腳為高電平，不影響正常洗衣程序運行。由于某種原因使VCC電壓低于4V時，VT1基極電壓不足0.7V而截止，VT2則飽和導通，CPU④腳立即變?yōu)榈碗娖剑�于是CPU復位中斷程序運行。VD5是鉗位二極管，可防止④腳電壓超過5.7V時損壞CPU
    2．過流保護電路
    為了防止因某種原因造成排水電磁閥PSF吸合不到位，引起電流過載將其燒毀，該機還設置了由電流互感器T2、VD10、VT9、VT10等組成的過流保護電路。T2初、次級匝數比為1:300，正常工作時，PSF回路電流小于1.3A、 R18上壓降小于3.9V，經VD 10整流及C12、R17、C10濾波和R15、R16分壓，VT10因基極電壓小于0.49V而截止，CPU24、VT9發射極為高電平，不影響洗衣機執行洗衣程序。
    在排水狀態時，若PSF因異物卡滯吸合不到位，則回路電流超過1.7A，此時T2次級感生電流在R18上產生壓降大于5V、 VT10由截止變?yōu)閷�通�?CPU妙腳及VT9發射極變?yōu)榈碗娖剑ㄐ∮?.1V），與此同時，CPU 16腳輸出高電平信號，即使VT9導通，將CPU④腳拉低為復位電平，停止執行洗衣程序，繼電器K2釋放，其常開觸點切斷PSF供電，不至于因長時間電流過載而損壞排水電磁閥；此時VTS正偏導通，壓電蜂鳴器HTD會發出報警提示音。
