目前，在筆記本電腦的升級換代后，出現了不少廢棄的適配器。由于這類適配器輸出的直流電壓多為19V左右，使用范圍很窄。若能將其輸出電壓改為12V，就可作為很多電器的適配器，從而達到廢物利用的目的。

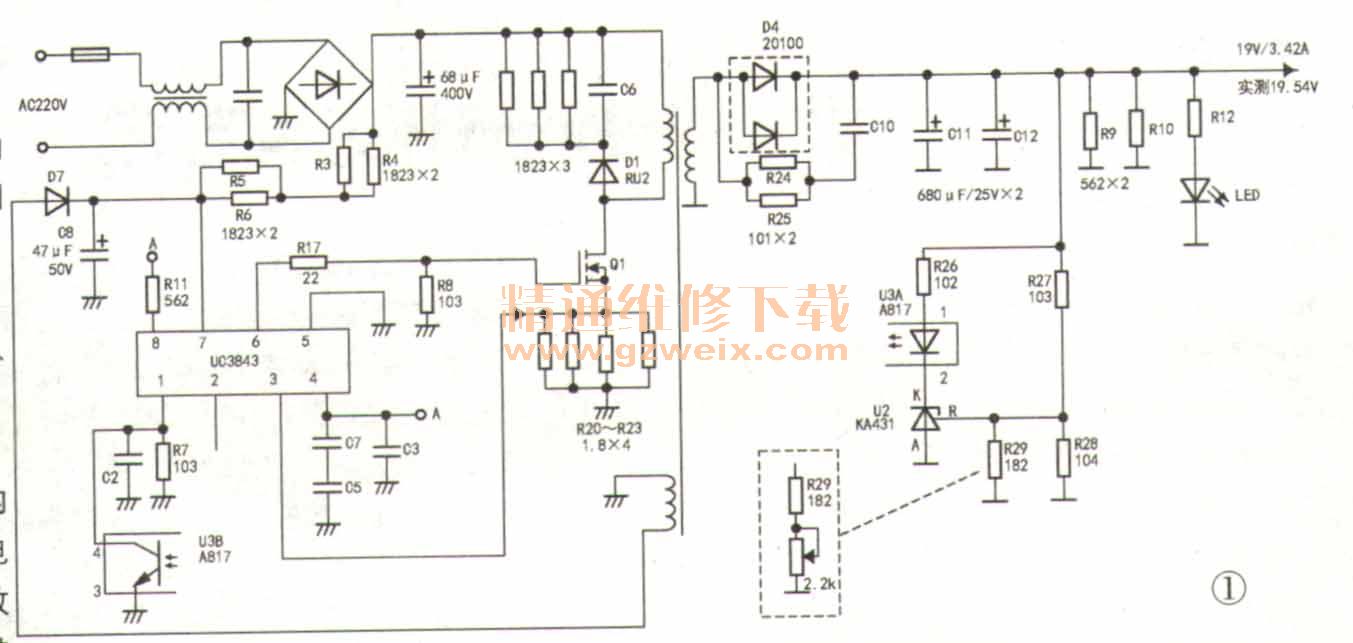

    筆者手頭有一款聯想筆記本電腦所用的適配器，輸出電壓是19V/3.42A，實繪出其電路如圖1所示。該電源的取樣穩壓電路由電阻R27～R29，三端精密穩壓器KA431（U2）及光耦U3（A817）組成。當輸出電壓升高時，由R27與R28 、R29分壓所得電壓也相應升高，即U2的R極電壓升高，U2的K極電壓下降，光耦U3的①、②腳內部的發光二極管發光增強，其③、④腳內部的光敏三極管導通程度加深，相當于該三極管的c、e極內阻減小，則電源控制芯片UC3843的①腳的電壓下降，在芯片內部電路的控制作用下，其⑥腳輸出脈沖的占空比減小，開關變壓器初級繞組在一個周期內的儲能減少，次級輸出電壓下降，從而達到穩壓的目的。若輸出電壓下降，其穩壓過程與上述相反。

    現要改動輸出電壓，必須對U2的工作特點作一個了解。KA431是一款三端精密電壓基準集成電路，又稱為電壓調節器或三端取樣集成電路。由于KA431控制精度高，溫度系數很小，所以被廣泛應用于電視、電腦、碟機、機頂盒等開關電源電路中。

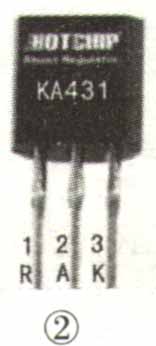

    KA431有兩種較為常見的封裝形式：一種是TO-92封裝，它的外形和小功率塑封三極管一模一樣，如圖2所示；另一種為雙列直插8腳塑封結構。KA431有三個引出腳，分別用K、R、A表示，其中K為控制端，R為取樣端，A為接地端，有些電路圖中用1、2、3分別代表R、A、K。

      提示：KA431損壞后，如無同型號的進行更換，可用TL431、μA431、LM431、YL431、S431、TA76431S、μPC10931J等直接代換。
    KA431內置2.5V基準電壓源與運算放大器等電路，其R端外接分壓電阻，對輸出電壓V0進行取樣。若V0升高。則R端的反饋量增大，流過KA431的K、A端的電流也就增加，即K端電壓下降，在其他控制元件的作用下，以實現V0下降。由此看來，要想改變輸出電壓，則需改動R端外接分壓電阻的阻值，使之在新輸出電壓下的分壓約為2.5V。
    參照圖1，U2的R端的上分壓電阻為R27（12kΩ），下分壓電阻是并聯的R28（100kΩ）、R29（1.8kΩ），并聯后的總阻值約為1.7 kΩ。實測得該適配器的空載輸出電壓為19.54V，則分壓二1.7 kΩ/（12 kΩ＋1.7 kΩ） ×19.54V=2.51 V。現準備將輸出電壓改為12V，在不改動R27的基礎上，增加R29的阻值即可實現。經過計算，若將R29的阻值改為3.16 kΩ，則可讓輸出電壓為12V時的分壓仍為2.5V。
    斷開R29的接地端，串聯一只2 kΩ的可調電阻后接地，并將可調電阻引到適配器外面以便調節，如圖3所示。通電后調節可調電阻，當輸出電壓（空載）為12.14V時，測得可調電阻連入電路的阻值約為1.28 kΩ。將可調電阻換為一只1.2 kΩ的電阻后，通電測得該適配器的空載電壓為12.49V。

    編者注：作者介紹的改變電源輸出電壓值的方法是可行的，調整取樣電阻比例，就調整電、源輸出電壓，但若電阻取值不當一令引起繪出電壓波動。
