AIC1563是一款單芯片多用途直流電壓控制轉換器。它采用10.16mm×7.12mm的DIP-8封裝(比如AIC1563CN)或5.0mm×4.0mm的SOP-8封裝(比如AIC1563CS),其引腳功能見圖1a和圖1b。

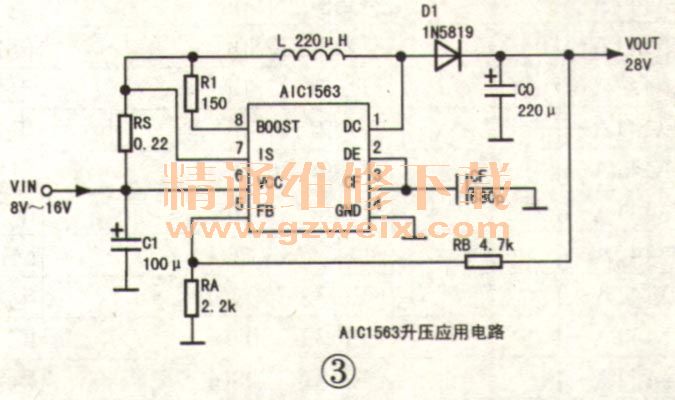

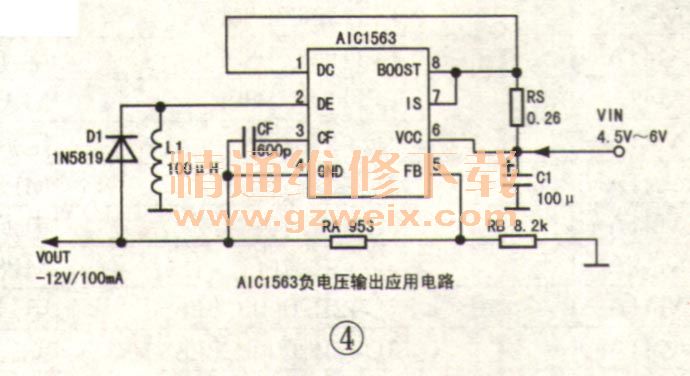

AIC1563的輸入電壓范圍為3V~30V;輸出電壓范圍由公式:Vour=1.25×(1+RB/RA)V確定。AIC 1563內含2A峰值電流開關,連續輸出電流可達1.5A,靜態電流僅1.6mA,其轉換效率可達90%。AIC1563具有多用途,因?yàn)锳IC1563不僅可以用來升壓,也可以用來降壓;不僅能輸出正電壓,還可以將輸入的正電壓轉換成負電壓輸出。圖2~圖4是AIC1563在上述三種情況下的典型應用電路。
