答：貼片集成電路有專用集成電路，而且比較多。以 gmSll5 為例精講檢修貼片專用集成電路的方法。

gmSll5 是高集成度 IC，應用于 LCD 監視器時比應用其他相關 IC 可以使設備節省一塊印制電路板，從而降低了成本并提高最終產品的可靠性。Genesis將這種智能平板顯示工具稱為 OnPanel Controller(平板顯示器內置控制器)技術。

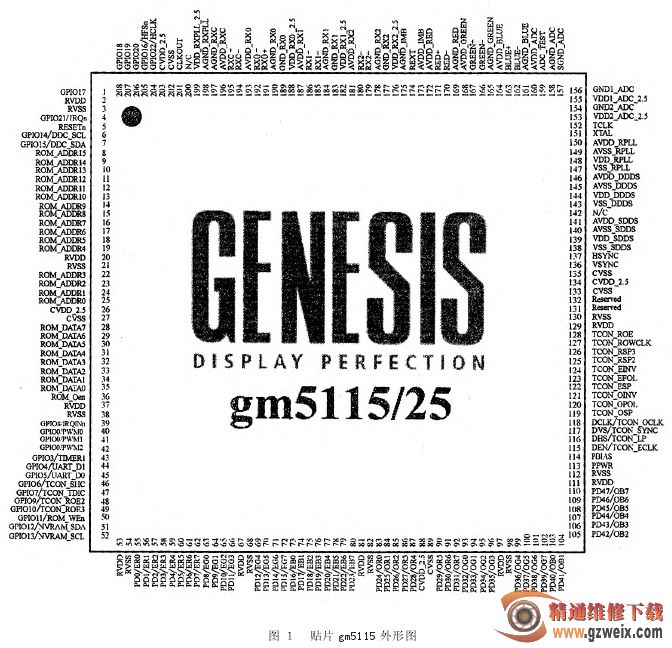

除了全可編程 TCON（時序控制器）之外，gmSll5單芯片平板顯示器控制器包括了許多經過驗證的先進特性：高帶寬數字內容保護(HDCP，gm5115—H)、芯片內的微控制器、全集成化三重 ADC 與 PLL、超級可靠的DVI 接收機、真彩色數字彩色控制、真實恢復功能(獨特的信號范圍外顯示恢復)、內置的先進 OSD(屏幕顯示)控制器等。gm5ll5 外形如圖 1 所示。

多引腳貼片集成電路引腳的檢修方法如下：

（1)根據不同功能模塊，可以把引腳分為不同的類型，多引腳貼片集成電路的引腳功能分布具有一定的規律，例如同處理功能的引腳在一起。

（2)檢修多引腳貼片集成電路時，抓住關鍵的引腳：時鐘端、電源端、信號端、控制信號端、保護端、復位端。

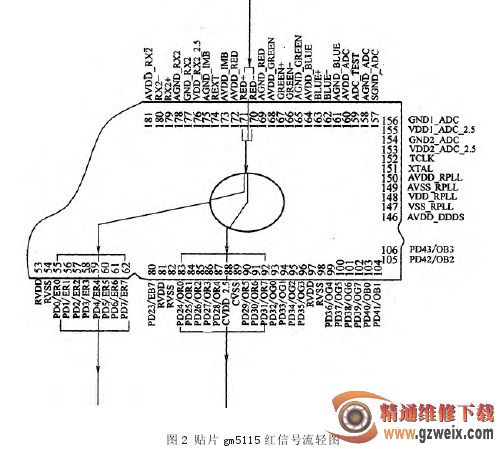

（3)分析、檢修多引腳貼片集成電路時，抓住關鍵的信號流：信號流主要是指信號從集成電路相應腳輸入，從對應腳輸出，內部怎樣處理可以不去考慮，只是抓住信號流流入、流出是否正確、大小、有無等。gm5115 紅信號流徑如圖 2 所示。
