TCL采用MS19C機芯生產了E9、F19等液晶彩電，數模小信號處理電路采用MST9U19JS， DDR SDRAM存儲器采用W9412G6IH，中放電路采用TDA9885，伴音功放電路采用TDA1517ATW，背光燈驅動電路采用OZ9926A。
    適用機型：TCL L26E9B、L32E9B、L37E9B、I37E9、L40E9FB、L40E9F、L42E9FB、L42E9F、L46E9FB、L46E9F、L52E9FB、L52E9F、124E19、L24E19B、L26E19、L32E19、L24F19、L24F19B、26F19、L26F19B、132F19、UF19B、L24M16、L24M16B、L26M16、132M16、L24P10B、L26P10、L26P10B、L24V10B、L26V10B、L24S10B、L26M9B、132M9B等液晶彩電。

    1 總線調整方法
    TCL MS19C機芯液晶彩電總線系統工廠菜單分為：工廠調試菜單、研發設計菜單、售后服務菜單和酒店調試菜單。工廠調試菜單供工廠生產、調試時使用。研發設計菜單僅供研發使用，生產時勿隨憊改動。譽后服務菜單顯示產品信息和USB升級功能。
    1．進入／退出工廠菜單
    一是按遙控器上的“菜單”鍵，進入用戶調整萊單，將光標停留在圖像菜單的對比度選項上，順序按遙控器上的“數字9、7、3、5”鍵，即可進入工廠模式；二是直接按“回看”鍵（工廠菜單中FACTORY-FAC HOTKEY為ON時有效）。
    調整完畢，遙控關機可退出工廠模式。
    2．項目選擇與調益
    進入工廠模式后，屏幕上顯示調整萊單，按遙控器上的“頻道＋／－”鍵選擇調整項目，按“＋／－”鍵調整所選項目數據。
    注意：初次升級后，搖要開、關電源一次，確保EEPROM數據正常。
    3．進入研發設計菜單
    一是按遙控“萊單”鍵進入用戶菜單，將光標停在對比度選項上，然后依次按遙控器上的“數字1、9、5、0”鍵；二是直接按“回看”鍵（設I菜單中DESIGN MENU--DESIGNKEY為ON時有效）。
    4．進入售后菜單
    按遙控器上的“菜單”鍵，進入用戶調整菜單，將光標停留在圖像菜單的對比度選項上，
順序按遙控器上的“數字9、7、0、5”鍵，即可進入售后菜單。

    2 總線調整數據

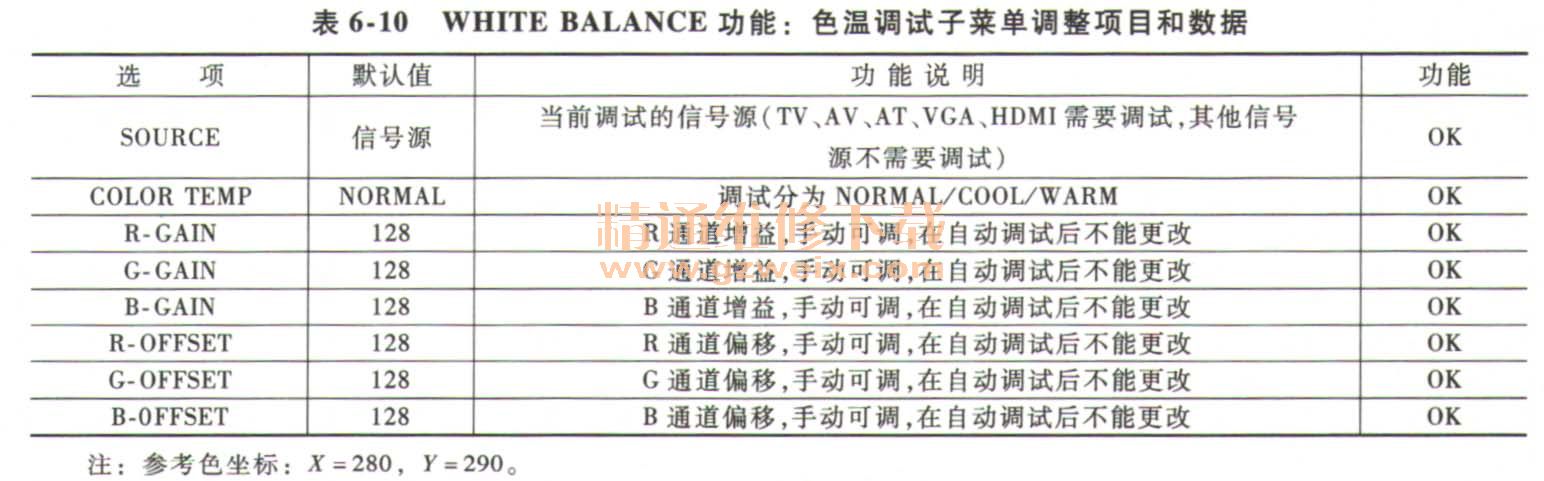

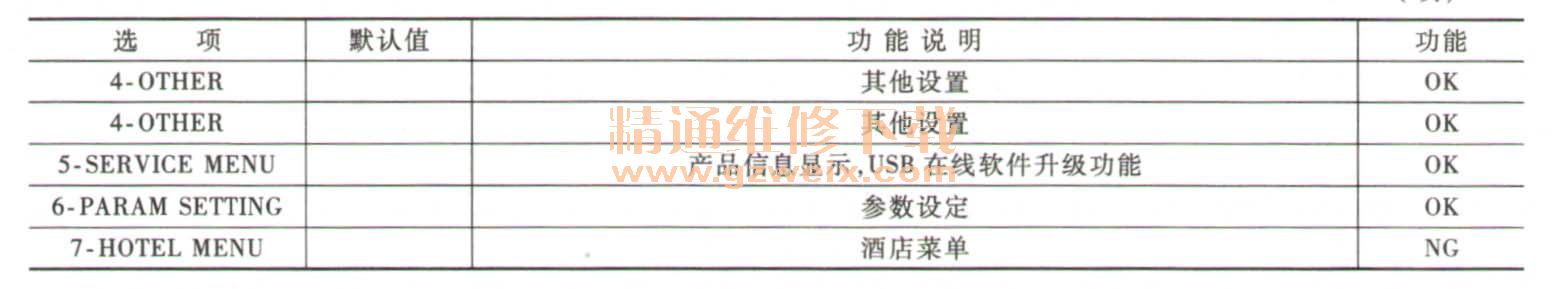

    工廠調試萊單各項內容說明如下。有些不影響當前生產的選項的功能軟件尚未加入，請參照“功能OK”項，OK代表可以使用，NG代表此項功能尚不能使用或不正常。簡單功能：FACTORY MENU主菜單調整項目和數據見表6-8；復雜功能：各個子菜單調整項目和數據見表6-9和表6-10。

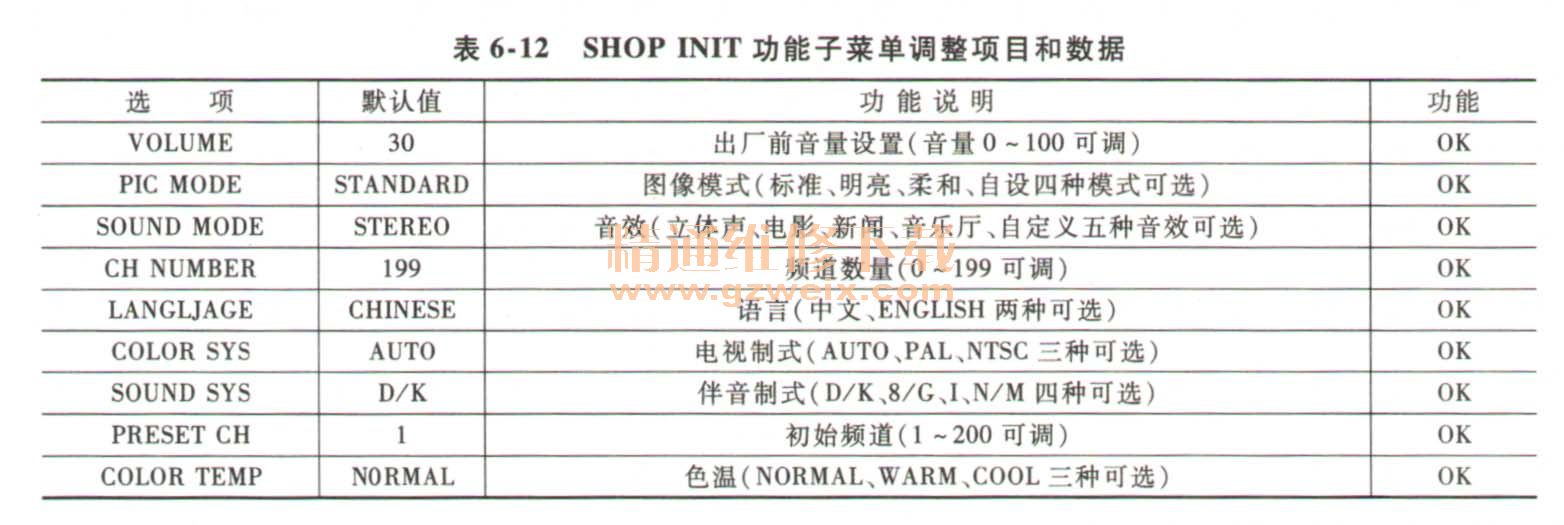

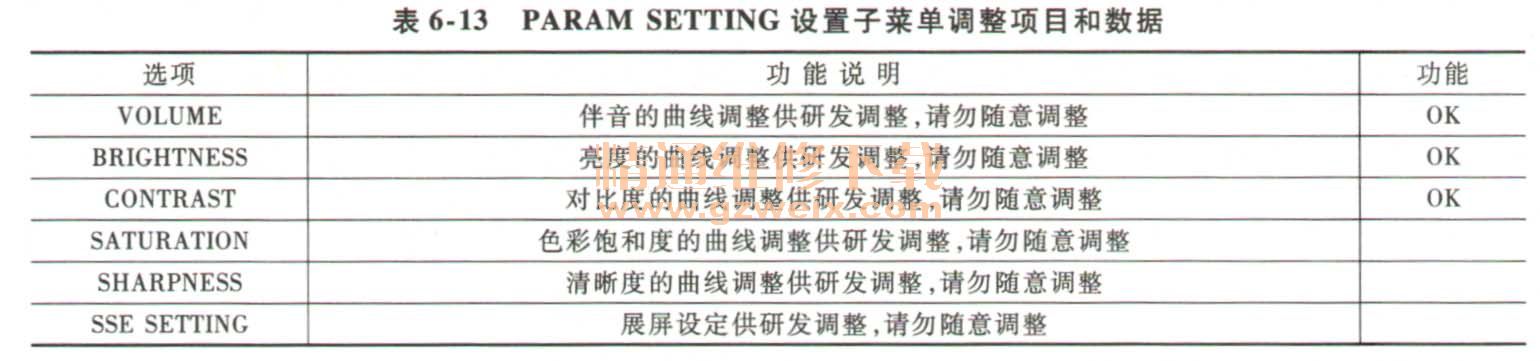

    工廠研發設計主菜單調整項目見表6-11；研發設計子菜單調整項目和數據見表6-12和表6-13。售后主菜單調整項目和數據見表6-14。
