一部iPhone 4S手機，描述說手機進水了，在別的維修店清洗后開機了，但是觸摸不能用了，換屏也不好用，因那邊沒主板配件維修所以到我這里來了。
    故障分析：既然是進水的機器，那應該是觸摸屏下面腐蝕問題較多，iPhone 4S手機觸摸芯片大部分沒有封膠，所以容易出現腐蝕問題。
    故障維修：先把屏蔽罩取下來后，發現觸摸芯片U19邊上有腐蝕痕跡，然后把芯片取下重裝，試機故障依舊，測U19周圍電壓一個都沒有，根據經驗不裝觸摸芯片或者損壞的情況下也測不到電壓，所以更換確定好的U19，再測還是一樣。
    電壓測不到只能測阻值了，根據圖紙測到U19的C2腳時發現沒阻值，此腳位是一個時鐘信號，經電源管理芯片輸出的，把電源管理芯片拆下來后再測U19的C2腳和U5的B5腳兩個點之間是不通的，隨即飛線，裝完芯片后，開機觸摸屏可以滑動了。
    正常的機器在PP11測試點可以測到0.9V電壓的時鐘信號，如圖1所示。

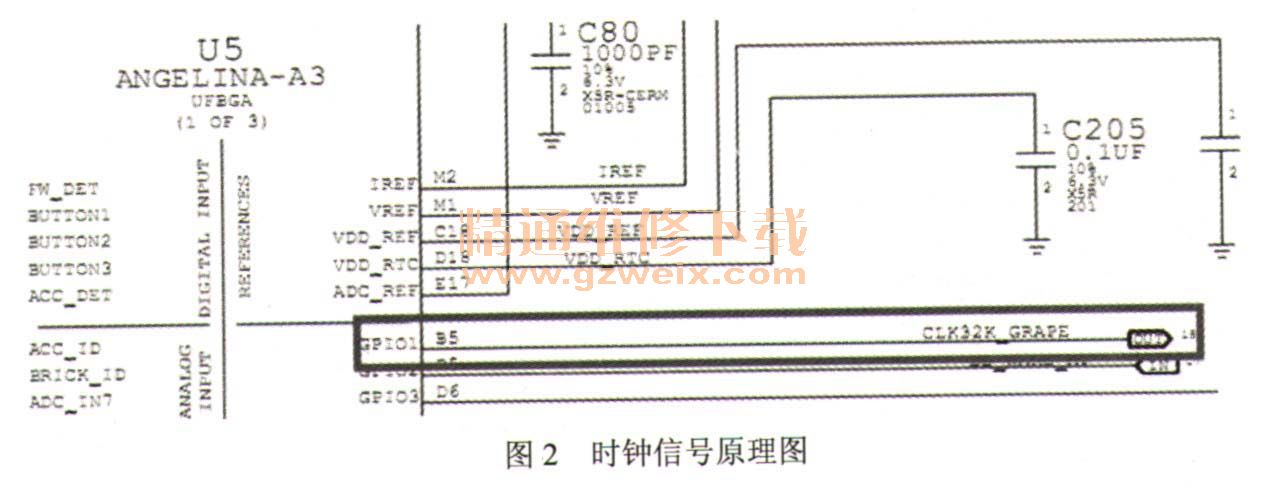

    時鐘信號原理圖如圖2所示。
