打印機是現代辦公必備的設備，可以說，打印機的使用大大減輕了工作入員的勞動強度，提高了工作效率，使辦公更加輕松。
    打印機的種類較多，目前最常用的打印機主要有針式打印機、噴墨打印機、激光打印機三種。這三種打印機的用途、結構和原理各不相同，各自在不同的領域發揮著重要的作用。
    1  針式打印機的內部結構和運行原理
    針式打印機是機電一體化的設備，結構精密，工作原理復雜。了解針式打印機的組成結構和工作原理，對分析針式打印機的故障原因及排除故障非常重要。

   1.1  針式打印機的組成結構

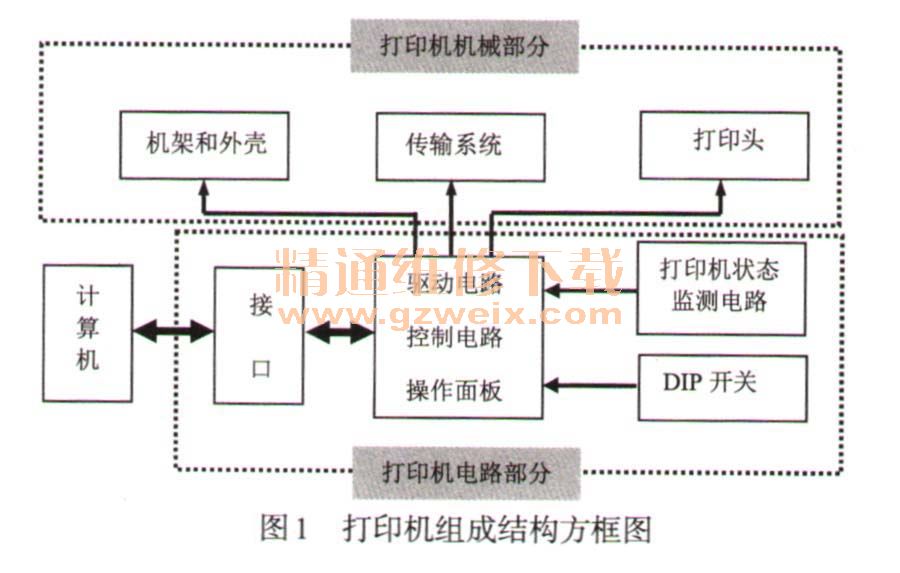

    針式打印機的種類繁多，形式各異，一般分為機械裝置和電路裝置兩大部分。其中，機械裝置主要包括打印頭、傳動系統、機架和外殼等四部分；電路裝置主要由控制電路和電源電路組成，控制電路又包括驅動電路（包括打印針驅動電路、字車電機驅動電路和走紙電機驅動電路）、接口電路、檢測電路和主控電路等幾部分。如圖1所示為打印機組成結構方框圖。

    1．針式打印機機械裝置
    針式打印機機械裝置主要包括打印頭、傳動系統、機架和外殼等幾部分。
   （1）打印頭
    打印頭是打印機的關鍵部件之一，在打印頭中有許多打印針，它是決定打印質量和打印速度的基本部件。一般，針數越多，打印機的打印品質越高，打印速度也越快。打印頭裝在字車上，用于印字。針式打印機就是依靠電子電路驅動打印頭鋼針撞擊色帶，利用色帶上的油墨黏附在紙上而打印出點信息的。
打印頭的基本結構包括電磁組件、打印組件、散熱組件、支架和墊片等，如圖2所示為針式打印機的打印頭。

   （2）傳輸系統
    傳輸系統主要由字車傳動機構、輸紙機構和色帶傳動機構等構成。
    1）字車傳動機構。字車傳動機構是以字車電機為動力，通過傳動機構帶動字車沿導軌做左右往復的直線運動的機構。字車傳動機構主要由直流伺服電機、裝有打印頭和色帶盒的字車、導軌、導向輪及齒型皮帶等幾部分組成。其中，直流伺服電機同軸裝有一塊光柵盤用于檢測小車的位置；前導軌為偏心導軌，連接一個調節桿，可調節打印頭與打印膠輥之間的距離（如果是新色帶或多層紙打印，打印頭應調遠些）。如圖3所示為針式打印機的字車傳動機構。

    2）輸紙機構。輸紙機構是使打印紙自動換行的機構，它以輸紙步進電機為動力，通過輸紙機構使打印紙按照規定的節拍向前或向后移動。輸紙機構主要包括輸紙電機、傳動齒輪、鏈輪輸紙器和摩擦膠輥等幾部分，如圖4所示為針式打印機的輸紙機構。

    輸紙機構與字車機構需要配合工作，即字車機構運動時，輸紙機構不動，打完一行后，再輸紙。
    目前，針式打印機的輸紙機構主要有摩擦式輸紙和鏈輪式輸紙兩種方式。其中，摩擦式輸紙機構的打印紙被壓在打印輥和壓紙桿之間，輸紙電機帶動打印輥在輸紙方向上轉動，打印紙?jiān)谀Σ亮Φ淖饔孟码S著打印輥轉動，從而實現輸紙，摩擦式輸紙機構適用于無輸紙孔的打印紙；鏈輪式輸紙機構的輸紙傳動輪與離合器相連接，打印紙隨著輸紙傳動輪由牽引器帶動打印紙輸紙，鏈輪式輸紙機構適用于有輸紙孔的打印紙。
    3）色帶傳動機構。色帶傳動機構是驅動環形色帶做單向步進循環移動的機構。色帶常用涂有黑色或藍色油墨的帶狀尼龍或薄膜制成，它的作用同復寫紙一樣，當打印針撞擊色帶時，通過色帶的復印作用，在紙上印出字符或圖形。

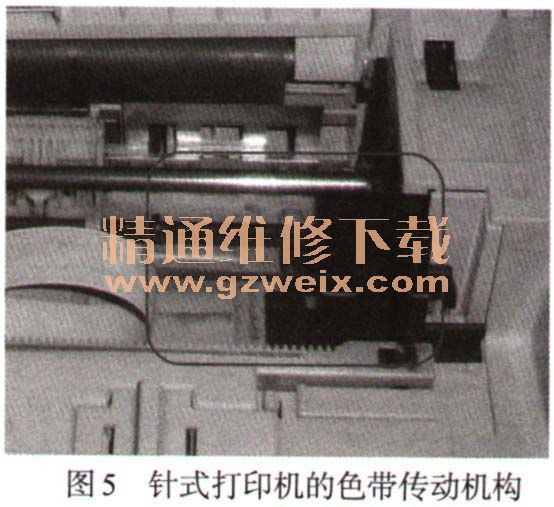

    在打印過程中，如果打印針一直撞擊色帶的同一個區域，很容易造成色帶老化，從而大大縮減色帶的使用壽命。因此，在打印過程中，通過色帶傳動機構帶動色帶驅動軸單向同步旋轉，再帶動色帶盒中的色帶做周而復始的單向步進循環，從而不斷改變色帶的撞擊位置，既保證色帶均勻磨損，延長色帶使用壽命，又能保證打印字符顏色深淺一致。如圖5所示為針式打印機的色帶傳動機構。

    由于針式打印機又分為單色針式打印機和彩色針式打印機兩種，因此針式打印機中的色帶又分為單一色帶和多色帶兩種。其中，單色針式打印機所用的色帶是單色帶（一般為黑色），如圖6所示；而彩色針式打印機的色帶為四色帶（紅、黃、藍、黑），且采用色帶電機驅動。
