噴墨打印機的機械系統是打印機中的重要系統，它要負責打印頭、字車機構、輸紙機構等部分的工作運轉。機械系統出現故障會導致打印機無法打印，或打印不正常，因此掌握噴墨打印機機械系統的結構原理與維修方法，對維修噴墨打印機的故障非常重要。
    一、噴墨打印機機械部分結構

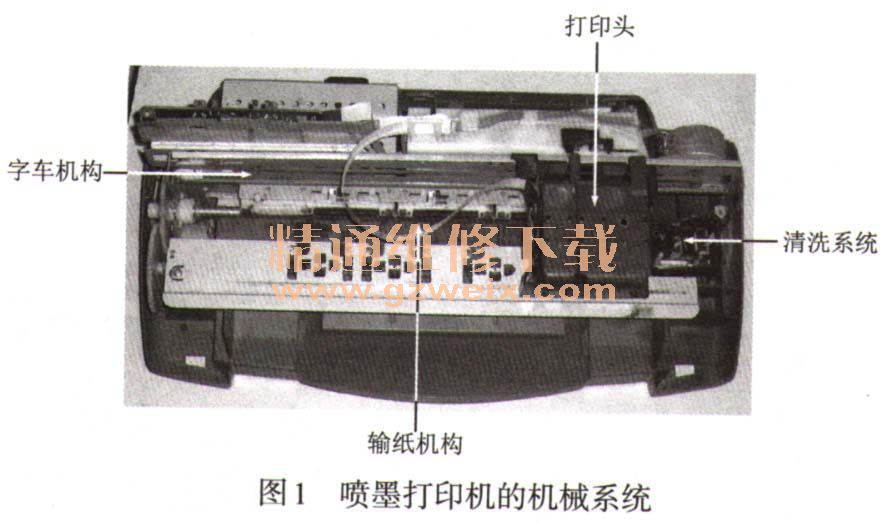

    噴墨打印機機械系統的作用主要是提供打印墨汁及噴墨、控制字車用于實現打印位置定位、輸送紙張完成全頁的打印、通過傳感器檢查打印機各部件的工作狀況及在打印質量不佳時清洗打印頭提高打印質量等。如圖1所示為噴墨打印機的機械系統。

    二、噴墨打印機結構原理
    2.1 噴墨打印機機械部分結構
    打印機的機械部分主要包括打印頭、墨水盒機構、進紙機構、裝紙機構、墨水系統（吸墨機構、封蓋機構、墨水盒鎖定機構）等，如圖2所示。

    噴墨打印機一般配備有兩個交流電機：一個用于ASF、進紙/吸墨機構，另一個用于CR機構。ASF裝置采用的是后進前出系統。此ASF裝置也是新式設計，并使用LD輥將紙張裝入打印機機構中。

    2.2 噴墨打印頭機構
    1．打印頭的結構
    打印頭在打印中起主要作用，它的基本工作原理是使用PZT（壓電電子元件）的按需噴墨方式。為保證墨水均勻噴出，打印頭有其自己的頭ID（這種打印頭有13位頭ID），可用來調整PZT電壓驅動特性。打印頭把打印頭ID存儲到EEPROM中，并生成相應的PZT驅動電壓以防止墨水量隨打印頭的改變而改變。

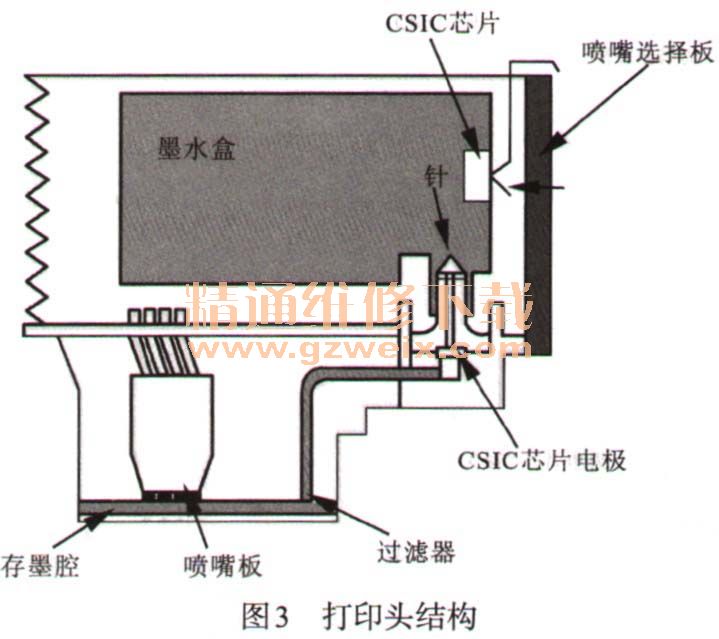

打印頭的基本組件如下（如圖3所示）。

（1）壓電電子元件
   不同的電壓可以改變 PTZ體積，使之膨脹或收縮。主板上的激勵線圈驅動PZT，使PZT推動其頂部的存墨腔，從而使得墨水從噴嘴板上的各個噴嘴中流出。
（2）存墨腔
   墨水通過過濾器從墨水盒中被吸出后，暫時存儲在稱為“存墨腔”的容器中以待PZT驅動流出。
（3）噴嘴板
   在打印頭表面上帶有噴嘴孔的板稱為噴嘴板。
（4） CSIC芯片電極
   CSIC芯片和主設備之間通過墨水盒上的電極來交換信息。
（5）過濾器
   墨水盒安裝后，如果打印頭吸入了墨水盒針腳周圍的任何污垢或塵土，則極可能導致噴嘴阻塞并影響墨水正常流動，最終將導致打印頭校準失敗并不能出墨。為防止出現這種問題，因而在墨水盒針腳下方裝有一個過濾器，用來過濾墨水。
    2．打印頭工作原理
   噴墨打印機在打印過程中要求噴墨打印頭按需要從噴嘴中噴射出適當?shù)哪�量。打印頭可分為普通狀態和噴墨狀態。
（1）普通狀態

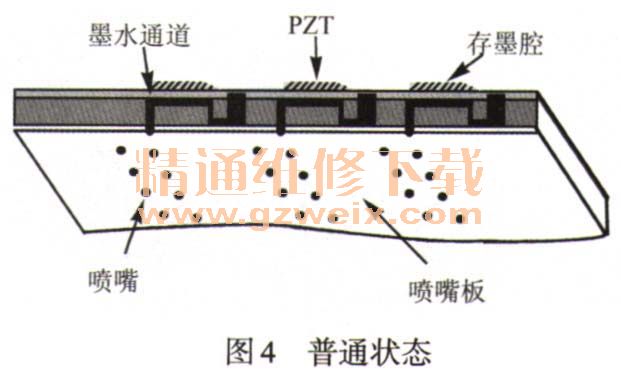

   當計算機未發出打印信號，或PZT沒有獲得驅動電壓，則PZT形狀不會發生任何改變，PZT便不會擠壓存墨腔，存墨腔中墨水的壓力則依舊正常，如圖4所示。

（2）噴墨狀態

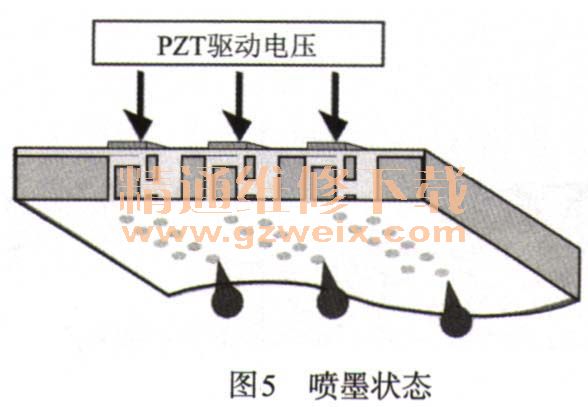

   當C424 MAIN-B板輸出打印信號時，打印頭裝置上的集成電路（噴嘴選擇器）每次鎖存一個字節的數據。從主板輸送的普通電壓驅動PZT發生形變，而PZT根據噴嘴選擇器鎖存的數據相應地對存墨腔進行擠壓。這樣，存墨腔中的墨水便從噴嘴中噴出，如圖5所示。
