2．裝紙機構（ASF裝置）
裝紙機構位于打印機后面。裝紙機構裝入ASF裝置中的紙張并將紙張拉到PF輥。
如果裝入了150張標準普通紙，用戶通常可從ASF的厚度標記來查看是否裝入了150張紙。但是，假設有些用戶強行加入了多于150張的紙張，此時，ASF導紙器就會起到數量鎖定作用，使裝入紙張的數量不能超過150張，從而避免了打印機在進紙時可能出現的問題。結果是這種鎖定形式迫使用戶不得不拿走多余的紙張。
ASF支撐導紙器的另一個作用是，在進紙過程中回紙桿迅速跳回時，將ASF支撐導紙器帶回原位，從而可以避免一次同時進入多張紙，因而提高了進紙的可靠性。
ASF裝置是專用于本產品的新型設計，它由LD輥、回紙板、ASF機架、紙架等組成。此ASF裝置的主要特點是，在其內部未使用HP傳感器而只使用了一個LD輥。
PF電機將驅動力傳遞至ASF裝置端。但是，變速桿和離合器機構可以控制PF電機對LD輥的驅動開關并能改變電機的轉動方向。
3．紙張檢測傳感器
紙張檢測傳感器確定是否有打印紙正確放在進紙器托盤上，使進紙器能夠正確地進紙。打印機的紙張檢測傳感器一般有三種：由簧片開關構成的紙張檢測傳感器、由光敏遮斷器構成的紙張檢測傳感器和裝有反射式光敏傳感器構成的紙張檢測傳感器。其中裝有反射式光敏傳感器構成的紙張檢測傳感器是目前打印機使用最多的一種傳感器。
這種傳感器的特點是：當打印機有紙時，傳感器中的發光二極管發出的光束經由打印紙反射到光敏三極管上，光敏三極管由此而導通并輸出低電平信號PE給CPU的某輸入端口；當打印機無紙時，光敏三極管因接收不到二極管發出的光束而截止，輸出高電平信號，CPU接收到這個高電平信號后，根據打印機控制程序的要求停止或終止打印機的當前打印，并發出缺紙的指示燈信號。
如果紙張檢測傳感器在執行裝紙過程中檢測不到紙張，打印機便認為出現了“缺紙錯誤”。如果在紙張完全排出后紙張檢測傳感器仍檢測到了紙張，打印機便認為出現了“卡紙錯誤”。
同樣，如果在紙張完全排出后紙張檢測傳感器檢測到了更長的紙張，打印機便認為出現了“多頁共進錯誤”。
4．輸紙步進電機
噴墨打印機的輸紙系統一般采用一臺四相輸紙步進電機，步進電機每轉動一個角度，通過打印輥可進紙或退紙一格。輸紙步進電機的工作主要是在脫機狀態下對應操作面板上“進紙”鍵，做正向或反向輸紙；與電源鍵配合進行自檢；在打印完一行后，在換行命令的控制下將打印紙移動一行的距離。除完成上述功能外，還用于驅動抽墨機構。
5．導紙板
導紙板的作用是放置打印紙，并在打印進紙時抬起，使打印紙緊貼導紙滾輪準備進紙，如圖11所示為導紙板。
6．導紙滾輪
導紙滾輪也叫搓紙輪，它的作用是在輸紙電機及減速齒輪組的帶動下轉動并帶動打印紙進入打印機內部，并在打印完一行后帶動打印紙向前移動一個單位，繼續打印。如圖12所示為打印機的導紙滾輪。
7．減速齒輪組
輸紙電機的轉子的轉速非常快，不適合輸紙。實際使用中，通常在輸紙電機的轉子上連接一組大小不同的齒輪，通過齒輪轉動降低輸紙機構各個部件的速度，以實現正常打印。如圖13所示為減速齒輪組。
8．塑料壓紙片
塑料壓紙片的作用是在導紙滾輪將打印紙帶到打印機內部后，壓住打印紙，使打印紙平整無褶皺，只在打印頭下方稍稍露出一點準備受墨。
9．導向軸

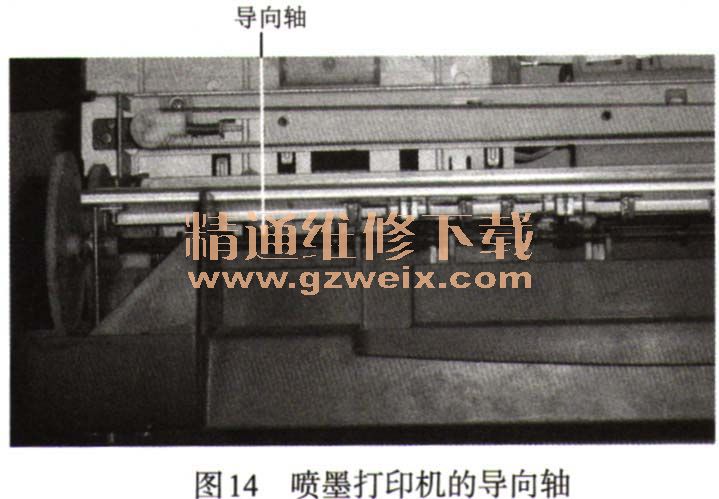

導向軸的作用是在導紙滾輪的帶動下，使不斷前進的打印紙最后通過導向軸和棘輪之間的縫隙，從面板的出紙口伸出。如圖14所示為噴墨打印機的導向軸。
10．輸紙機構的工作原理
噴墨打印機的輸紙機構是通過齒輪組實現打印紙張傳輸?shù)摹Ｓ蛇M(jìn)紙電機的組合齒輪和切換齒輪組分別帶動出紙輥齒輪和輸紙輥齒輪工作，再由輸紙輥齒輪將動力傳遞給泵組件以及切換齒輪組件和搓紙輥齒輪，使打印紙張能通過搓紙輥進入打印紙路，經過噴墨頭打印后送出打印機。
