2.5 墨水系統
    墨水系統機構由墨水盒機構、吸墨裝置（包括CR鎖定桿）和封蓋機構組成。墨水系統機構驅動吸墨裝置將封蓋壓至打印頭，從而使墨水從墨水盒、打印頭存墨腔和封蓋中噴到廢墨水墊上。
    1．墨水盒機構
    墨水盒機構由墨水盒電機（CR電機）、墨水盒裝置（包括打印頭）、CR定時帶、CR導軸、CR導向框等組成。與先前的機型相比，此機型沒有HP傳感器，因此，當墨水盒裝置因步調不一致而滑到了右側時，打印機便檢測墨水盒的初始位置。墨水盒機構通過墨水盒電機驅動墨水盒前后移動。打印機上裝有用以驅動CR機構的DC電機。

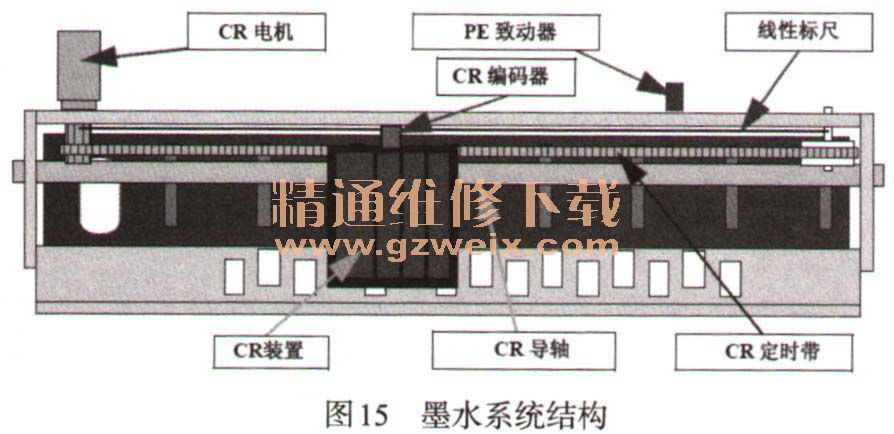

    由CR電機產生的驅動通過CR定時帶被傳遞到CR裝置。當固件判斷出墨水盒因步調不一致而位于右側時，便檢測CR的初始位置。如圖15所示為墨水系統結構。

    2．吸墨裝置和清除器機構

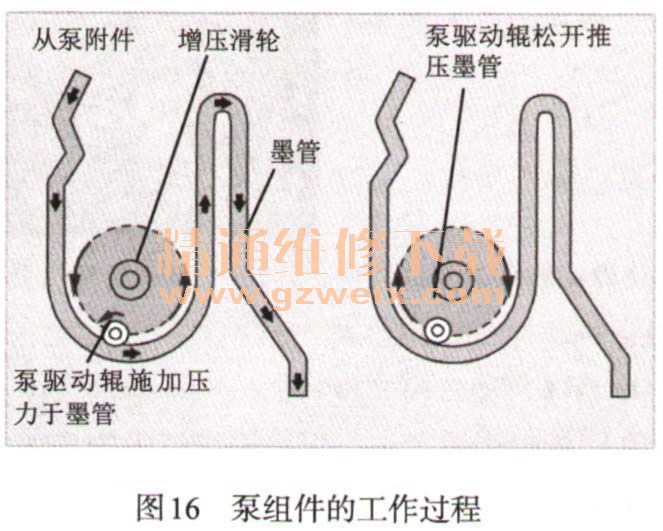

    吸墨裝置是由PF電機驅動的。PF電機通過齒輪將驅動傳遞到進紙機構和吸墨裝置。吸墨裝置和清除器機構根據PF電機的轉動方向動作。在來自送紙電機或者是泵墨專用電機的驅動力下，轉動增壓滑輪，附著在滑輪上的驅動輥開始擠壓墨管。墨管被驅動輥擠壓時，其體積發生變化，恰好在驅動輥后形成一個真空，使墨水進入墨管。同時，在驅動輥的前方產生的壓力將墨水向前送。墨水是否被吸入取決于滑輪的轉動方向，通過切換泵電機的轉動方向，吸墨操作可以在彩色打印噴頭泵附件和黑色打印噴頭泵附件之間切換。如圖16所示為泵組件的工作過程。

    清潔器機構結合于泵組件內，該裝置主要由打印頭清潔器、離合器和泵管等幾部分組成。
    清潔器機構的工作原理是：如果泵驅動電機轉動產生吸墨操作，泵組件中的泵齒輪通過一個離合器將打印頭清潔器移動到字車組件的移動范圍內。通過字車組件的左右移動，打印頭清潔器可以清潔打印頭和噴嘴表面。相反，當泵墨電機按相反方向轉動時，打印頭清潔器就脫離字車組件的移動范圍。
    當打開噴墨打印機的電源后，噴墨打印機的打印頭在字車的帶動下，移動到打印頭清洗裝置上執行自動清洗打印頭程序，打印頭清洗系統中的吸墨機構開始對打印頭進行吸墨、清洗。清洗結束后，打印頭的噴嘴被密封橡膠件密封住，以保證打印頭噴嘴的清潔，并隨時準備打印。如圖17所示為PF電機到吸墨裝置的驅動傳輸路徑。

    3．封蓋機構
    封蓋機構將打印頭用封蓋器蓋住，防止當打印機處于待機模式時或打印機關閉后，噴嘴處墨水因水分蒸發而赫度增大。封蓋機構使用的是無閥封蓋系統。在有些打印機中，吸墨裝置的設計采用了空氣閥裝置，打印頭只能在空氣閥打開時吸墨，并且墨水僅噴在封蓋內。打開幸氣閥后，負壓力減小的同時，僅封蓋內的墨水噴出（并不是從墨水盒或打印頭存墨腔中吸墨）。但采用無閥封蓋系統后，這一步操作便可以在封蓋外部完成。

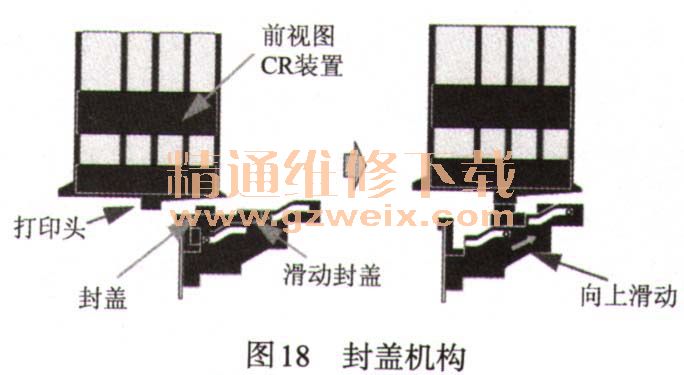

     CR移動到封蓋組件的左側，同時，吸墨裝置在封蓋內部吸墨。如圖18所示為封蓋機構。

    當字車移動到初始位置、字車組件推動泵附件的滑動桿、泵附件將按圖18所示箭頭方向升起、打印頭與泵附件緊緊貼合時，可以緊密連接打印頭和泵附件。
    目前，泵附件有兩種類型：單泵類型（如圖18所示）和雙泵類型。如今，打印頭的發展趨勢是做得越來越大，因為大多數打印機型號都是彈頭結構，所以最為常用的泵附件類型則是單泵類型。
    泵附件的工作過程為：當泵組件與緊貼在打印頭上的泵附件一起運行時，空氣閥關閉，此時產生真空將墨水吸出，因此，此時空氣閥處于關閉狀態。吸墨后，在泵還緊緊固定在打印頭上時，如果空氣閥打開，只有泵內的剩余墨水被吸出，該操作稱為開放吸墨。在沒有配備空氣閥的機型中，如果執行開放吸墨，字車組件將會移動到泵附件的左邊，然后，泵組件就會在沒有將泵附件緊貼在打印頭的情況下吸出剩余墨水。
