激光打印機的電氣部分主要包括電源電路和驅動控制電路等部分，其中電源電路主要為打印機各部分的工作提供供電，驅動控制電路則根據用戶指令驅動控制打印機的部件（激光掃描系統、主電機驅動、高壓轉印驅動等）運行完成打印任務。
    一、激光打印機電氣部分結構
    1.1 電源電路的結構
    激光打印機的電源電路系統的作用是為打印機提供工作電壓。激光打印機的電源大多采用開關電源。

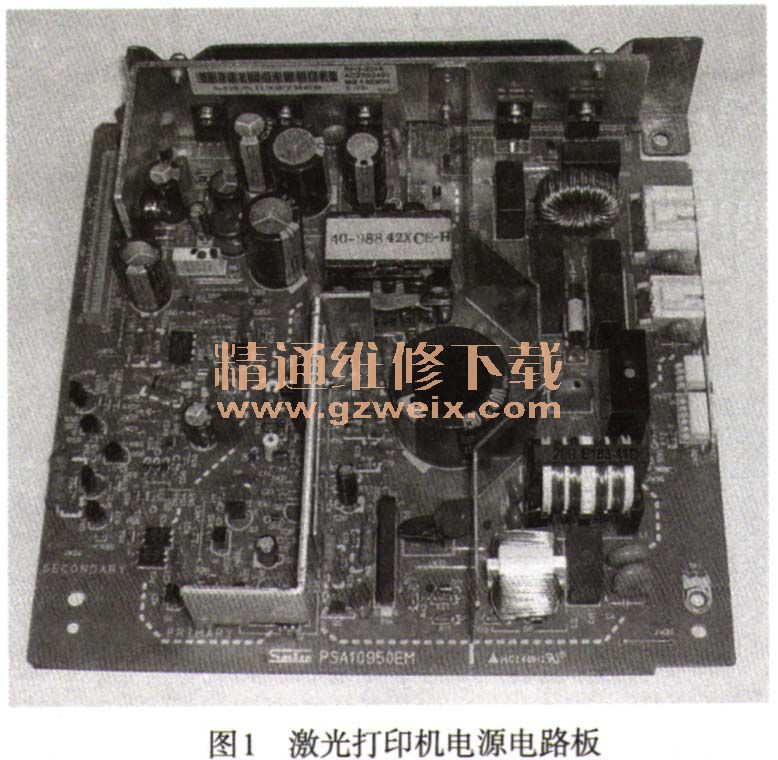

激光打印機電源電路主要包括低壓電源電路和高壓電源電路。如圖1所示為激光打印機電源電路板。

    1．低壓電源電路
    激光打印機低壓電源電路主要產生＋5V、＋24V、＋220V的工作電壓。其中，＋5V電壓主要為主板邏輯電路、操作面板指示燈、走紙電機保持、傳感器電源等提供工作電壓；＋24V電壓主要為走紙電機驅動、多棱角電機驅動、高壓板、散熱風扇、螺線管等提供工作電壓；＋220V電壓主要為鹵素加熱燈（定影單元）提供工作電壓。

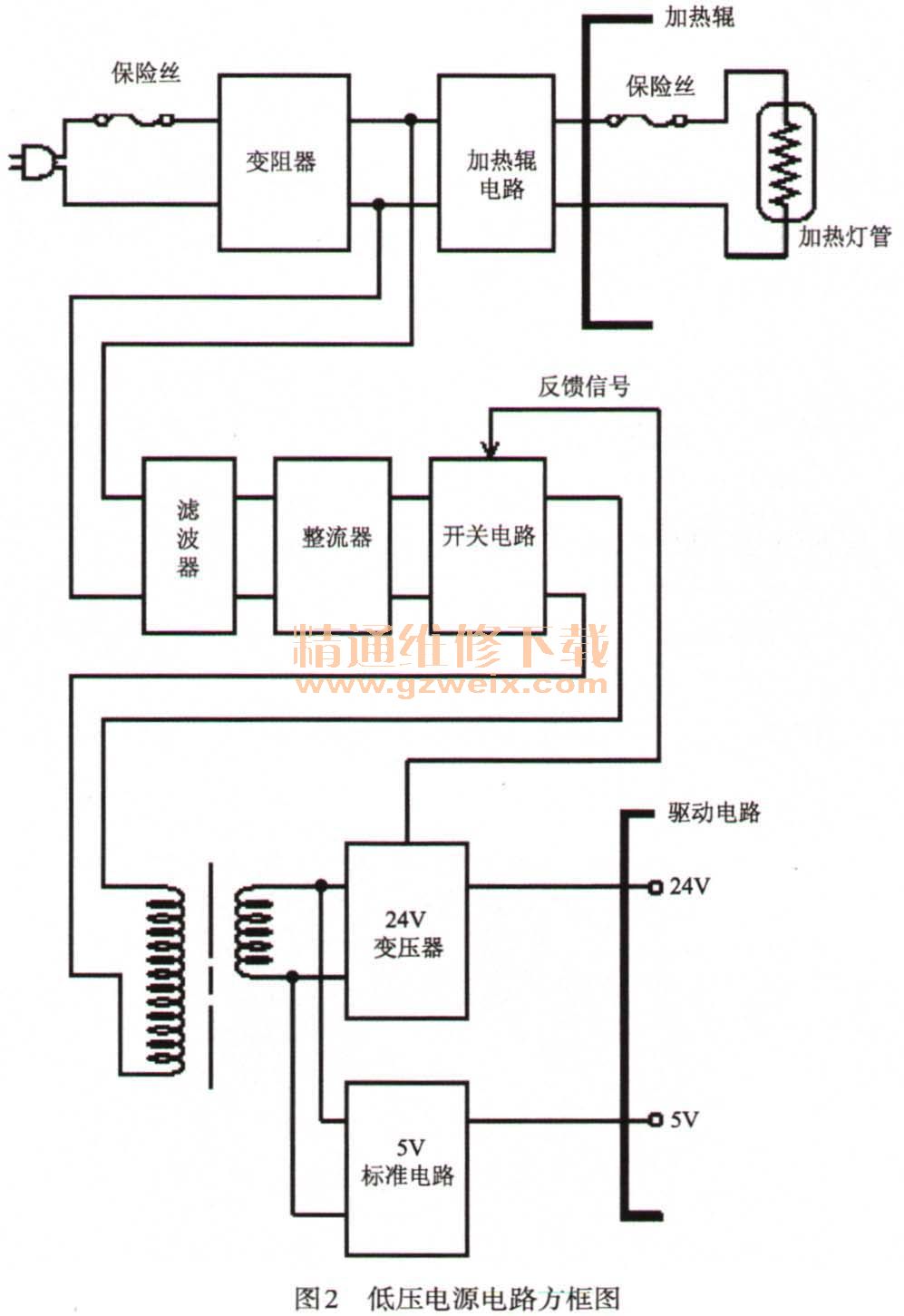

    低壓電源主要由加熱電路（為加熱燈供電）、濾波電路、整流電路、主開關電路、開關變壓器、整流濾波電路、保護電路等組成。如圖2所示為激光打印機低壓電源電路方框圖。

    2．高壓電源電路
    高壓電源電路是將低壓電源電路提供的24V電壓轉換成高壓電，為激光打印過程中的充電、曝光和轉印過程提供工作高壓電。高壓電源電路主要為產生上千伏的高電壓為感光鼓的充電組件、顯影組件、轉印組件提供所需的工作電壓。其中-6000V電壓用于初級電暈電極，-600V電壓用于電暈柵極，另外一組交流電壓用于顯影輥。

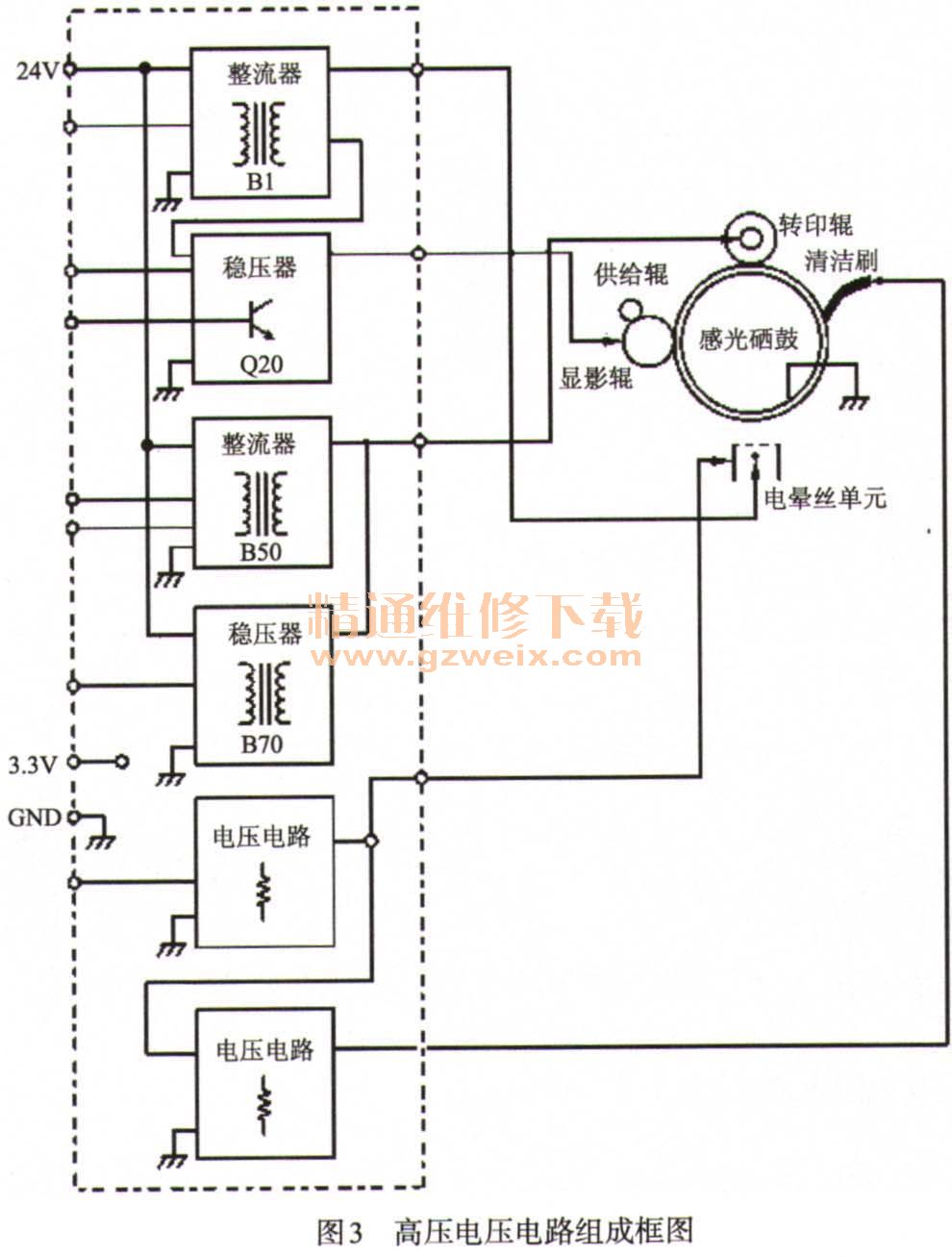

    高壓電源電路主要由整流器、變壓器等組成，它是將低壓電源電路產生的24V電壓經過變壓器逆變產生高電壓。如圖3所示為高壓電源電路的組成框圖。

    1.2 控制電路
    激光打印機的控制電路的作用是與計算機通過接口或網絡進行通信，接收計算機發送的控制和打印信息，同時控制驅動控制主電機、激光掃描系統及控制操作面板完成打印工作。
    激光打印機的控制電路主要由CPU、ASIC（專用集成電路）、存儲器芯片、內存、監控程序存儲器、復位電路、重置電路、主電機驅動電路、散熱風扇驅動電路、激光掃描系統驅動電路、輸紙機構驅動控制電路、硒鼓組件驅動電路、轉印分離系統驅動電路、定影系統驅動電路、操作面板、接口電路、傳感器電路等組成。如圖4所示為激光打印機控制電路組成方框圖。
