5.4 協議錯誤（Protocol Error）故障
    1．故障原因
    造成協議錯誤故障的原因主要是主板控制信息錯誤。
    2．故障測試及維修方法
    激光打印機協議錯誤故障的測試及維修方法如下。
    步驟01  重新啟動打印機，看問題是否解決。
    步驟02  如果問題沒有解決，對打印機進行初始化操作，看問題是否解決。
    步驟03  如果問題仍沒有解決，檢查與主板相關的接線，重新插拔并接好，看問題是否解決。
    步驟04  如果仍沒有解決，檢查主板是否損壞，如果損壞，更換主板，如果沒有損壞，則是電器噪聲干擾。

    5.5內存錯誤故障
    1．故障原因
    造成內存錯誤故障的原因主要有以下幾種。
    1）存儲器（標配和擴充的）損壞或不兼容。
    2）主板控制信息錯誤。
    2．故障測試及維修方法
    激光打印機內存錯誤故障的測試及維修方法如下。
    步驟01  檢查存儲器與主板接觸部件是否連接不良。如果是，將存儲器拆下后重新安裝，并對存儲器和插槽的接觸部位進行清潔。
    步驟02  如果存儲器與主板接觸部件連接正常，接著檢查新加的存儲器與打印機是否存在不兼容問題。如果存在，更換有問題的存儲器。
    步驟03  如果正常，檢查主板是否存在問題，可以更換主板進行排除，如果更換主板后故障排除，說明主板存在問題。
    步驟04  如果更換主板后故障依舊，說明存在電氣噪聲干擾。

    5.6主電機故障
    1．故障原因
    造成主電機故障的原因主要有以下幾種。
    1）主電機損壞或失效。
    2）電源板損壞或失效。
    3）電機控制板（MCU或主板）損壞或失效。
     2．故障測試及維修方法
    激光打印機主電機故障的測試及維修方法如下。
    步驟01  檢查主電機上的連接線是否正常。如果連接線松動或斷路，重新連接好。
    步驟02  如果主電機上的連接線正常，接著用萬用表（調到電壓檔200量程）測量主電機的供電電壓（一般為24V）是否正常。如果供電電壓是零或偏低，則檢查電源電路是否為24V。如果不是，檢查電源電路故障；如果是，則檢查24V電壓輸出端到電機連接線間的線路，并更換損壞的線路或元器件。
    步驟03  如果主電機的供電電壓正常，接著測量主電機驅動電路中CPU和電機之間的三極管等元器件及連接線路是否正常。具體的檢測方法是：先觀察元器件有無虛焊或燒壞，然后開路測量其好壞。如果主電機與CPU之間用導線連接，則需要檢查連接線是否連接好。如果CPU和電機之間的三極管等元器件及連接線路不正常，則需要重新連接好。
    步驟04  如果CPU和電機之間的三極管等元器件及連接線路正常，接著檢測主電機是否正常。其具體檢測方法是：將數字萬用表的檔位調到歐姆檔的200量程，將黑表筆接電機的第5或第6根線，紅表筆分別接其他連接線，測量其阻值。然后將測得的阻值與標準值對比來判斷電機的好壞。

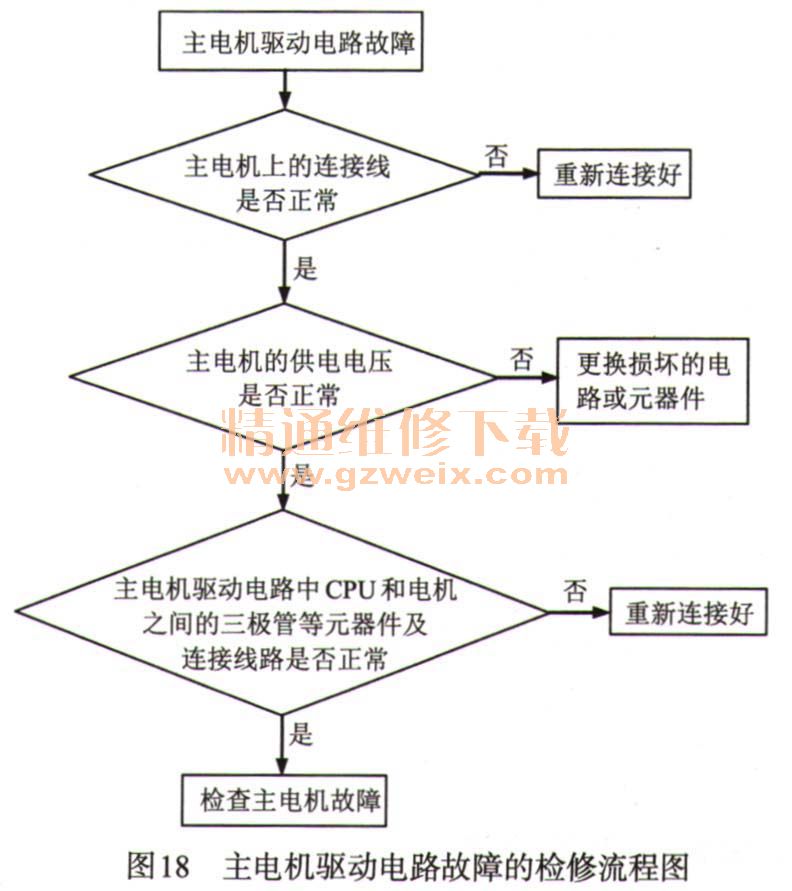

    如圖18所示為主電機驅動電路故障的檢修流程圖。
