三、電源電路常見故障維修診斷
    3.1 打印機沒電故障
    1．故障原因
    造成上述故障的原因主要有以下幾種。
    1）電源線與電源插座連接不牢。
    2）電源線與打印機的連接不正確。
    3）電源開關未打開。
    4）電源保險絲燒毀。
    2．故障測試及維修方法
     激光打印機沒電故障的測試及維修方法如下。
    步驟01  檢修電源線是否牢牢地插在電源插座中。如果沒有，將電源線插入電源插座。
    步驟02  如果電源線牢牢地插在電源插座中，接著檢查電源線與打印機的連接是否正確。如果連接不正確，連接好電源線。
    步驟03  如果連接正確，檢查電源開關（S1）是否打開。如果沒有打開，打開電源開關。
    步驟04  如果電源開關打開，檢查電源保險絲（F1或F2）是否燒毀，如果燒毀，更換保險絲。如靈沒有燒毀，更換供電設備PU1或控制器板。

    3.2 高壓供申笙元輸出不足故障
    1．故障原因
    造成上述故障的原因主要有以下幾種。
    1）高壓觸點接觸不良。
    2）高壓板故障。
    2．故障測試及維修方法
    激光打印機高壓供電單元輸出不足故障的測試及維修方法如下。
    步驟01  檢查高壓觸點是否臟污或接觸不良，如果是，清潔觸點。
    步驟02  如果高壓觸點良好，檢查高壓板與驅動板間的接頭連接是否牢固，如果不牢固，重新連接高壓板與驅動板間的接頭。如果連接牢固，則需要更換高壓板。

    3.3打印的交件出現黑色和模糊的水平條紋故障
    1．故障原因
    造成上述故障的原因主要有以下幾種。
    1）硒鼓上有刮痕。
    2）墨粉粘在顯影輥上。
    3）加熱輥上有劃痕。
    4）電暈觸頭故障。
    5）高壓電源板故障。
    2．故障測試及維修方法
    激光打印機打印的文件出現黑色和模糊的水平條紋故障的測試及維修方法如下。
    步驟01  觀察水平條紋是否間隔74mm（感光硒鼓），如果是，說明感光硒鼓被刮花了，更換硒鼓單  元。
    步驟02  如果間隔不是74mm，接著觀察水平條紋是否間隔37mm（顯影），如果是，打印數頁后，觀察故障是否解決，如果沒有解決，則更換墨粉盒。
    步驟03  如果間隔不是37mm，觀察水平條紋是否間隔79mm（加熱輥），如果是，更換加熱輥。
    步驟04  如果間隔不是79mm，檢查打印機機身和硒鼓單元之間的充電電極是否變臟。如果變臟，清潔電極。
    步驟05  如果沒有變臟，更換高壓電源板后確認問題是否解決。

    3.4 打印機不工作或某個部位不工作故障
    1．故障原因
    造成打印機不工作或某個部位不工作故障的原因主要是電源電路損壞。
    2．故障測試及維修方法
    激光打印機不工作或某個部位不工作故障的測試及維修方法如下。
    步驟01  在檢測之前，首先使用吹起皮囊或軟毛刷輕掃電源電路板上積聚的灰塵污物，如圖7所示，因?yàn)榛覊m的污染會引發各類接觸不良的故障。

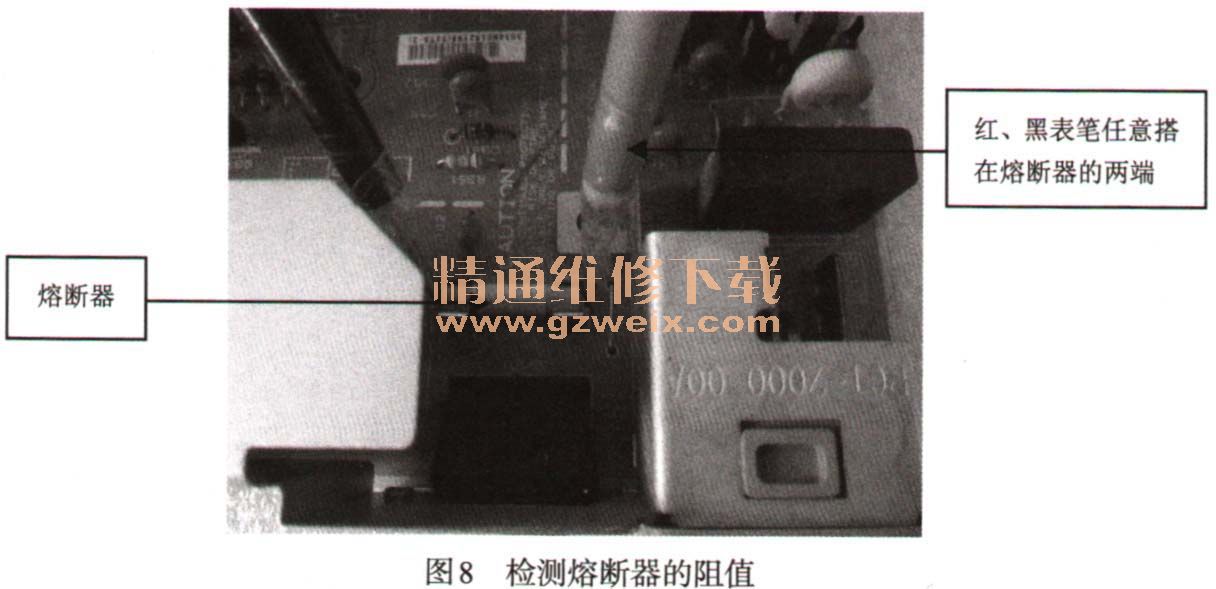

    步驟02  檢測電源電路的熔斷器是否良好。具體的檢查方法是：用萬用表檢測熔斷器的阻值，如圖8所示。如果測得的電阻值很小或?yàn)榱悖瑒t說明熔斷器良好；若測得的電阻值為無窮大，則說明熔斷器已經損壞，需要更換熔斷器。

    步驟03  如果熔斷器良好，接著檢查電源電路中的橋式整流堆是否正常。在檢測時，可以通過測量橋式整流堆的阻值及輸入、輸出電壓進行判斷。若供電電壓正常，可以測得交流220V的輸入電壓，＋300V左右的輸出電壓。如果測得輸入電壓值不正常，則說明交流輸入出現故障；若測得輸出電壓不正常，則說明橋式整流堆已經損壞，需要更換橋式整流堆。
    步驟04  如果橋式整流堆正常，接著檢查＋300V濾波電容是否損壞，電容損壞會影響＋300V直流電壓的輸出。如果損壞，需要更換濾波電容。
    步驟05  如果濾波電容正常，接著檢查高頻變壓器和升壓變壓器是否損壞。如果損壞，需要更換高頻變壓器或升壓變壓器。具體的檢查方法是：電源電路送入的電壓和通過接口送入的數據信號經過高壓變壓器，進行升壓處理，將升壓后的高壓分別通過接口送到激光打印機的其他電路中，因此在檢測高壓振蕩變壓器和升壓變壓器時，可以通過檢測其繞組引腳值判斷其是否損壞，或使用示波器檢測其感應信號波形判斷。如果使用示波器測試時無法測到感應信號，則說明變壓器已經損壞。
    步驟06  如果測得高頻變壓器和升壓變壓器均正常，接著檢查高壓供電電路中的控制芯片。如果測得控制的引腳阻值與正常阻值偏差較大，則說明該芯片已經損壞。
