5.2激光掃描系統控制電路故障
    1．故障原因
    造成上述故障的原因主要有以下幾種。
    1）激光二極管損壞。
    2）激光掃描系統控制電路板連接線問題。
    3）激光驅動芯片故障。
    4）掃描電機連接線問題。
    5）掃描電機驅動電壓不正常。
    6）掃描電機損壞。
    7）電路中其他元器件損壞。
    2．故障測試及維修方法
    激光打印機激光掃描系統控制電路故障的測試及維修方法如下。
    步驟01  檢查激光掃描單元與主板的連接線是否正常。如果不正常，需要重新連接好。
    步驟02  如果激光掃描單元與主板的連接線正常，接著檢查激光掃描系統控制電路中激光二極管的5V和掃描電機的24V供電是否正常。如果不正常，檢查電源供電電路故障。
    步驟03  如果供電正常，接著用萬用表測量激光二極管和光敏二極管的阻值是否正常。如果阻值為零或較小，則說明二極管損壞，需要更換二極管。
    步驟04  如果激光二極管和光敏二極管的阻值正常，接著檢測掃描電機的連接線是否正常。如果不正常，重新連接好。
    步驟05  如果掃描電機的連接線正常，接著用萬用表測量電機的阻值，判斷電機是否正常。如果不正常，需要檢查掃描電機故障。
    步驟06  如果掃描電機正常，接著檢查激光掃描系統控制電路中的元器件是否損壞。如果有損壞，更換損壞的元器件。
    步驟07  如果激光掃描系統控制電路中的元器件均沒有損壞，則可能是主板中的ASIC芯片有問題，可以測量此芯片是否發出/ENBLO、/LONO等低電平信號。

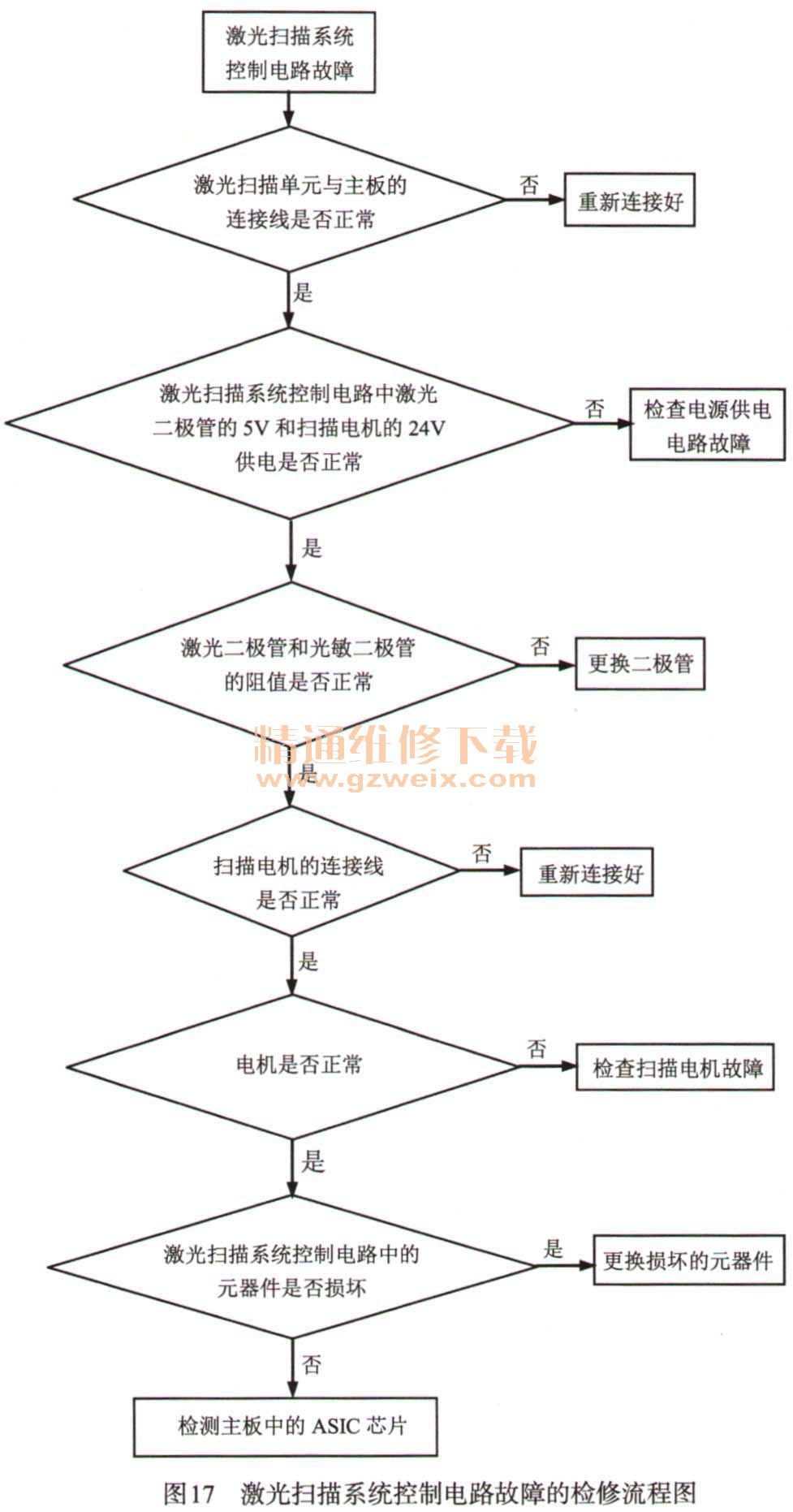

    如圖17所示為激光掃描系統控制電路故障的檢修流程圖。
