打印機曳肪上的各種供電電路和控制電路，都是由不同功能和特性的電子元器件組成的。掌握常見電子元器件好壞的檢修方法，是學習打印機維修技術的必修課。打印機中使用的常見電元器件主要包括電阻器、電容器、電感器、二極管、三極管、場效應管以及穩壓器等。
    一、電阻器好壞判斷
    電阻器簡稱電阻，是對電流流動具有一定阻抗作用的電子元器件，其在各種供電電路和信號號電路中那有十分廠泛的應用。
    1.1 掌握電阻器的基本知識
    電阻器通常使用大寫英文字母R表示，熱敏電阻通常使用大寫英文字母RM或JT等表示。保險電阻通常使用大寫英文字母RX、RF、FB、F、FS、XD或FUSE等表示。排阻通常用大寫英文字母RN、RP或ZR表示。
    描述電阻器阻值大小的基本單位為歐姆，用Ω表示。此外還有千歐（KΩ）和兆歐（MΩ）兩種單位，它們之間的換算關系為：1 KΩ=1000 Ω，1 MΩ=1000KΩ。
    電阻器的種類很多，如下。
    1）根據電阻器的材料，可分為線繞電阻器、膜式電阻器以及碳質電阻器等。
    2）根據電阻器的用途，可分為高壓電阻器、精密電阻器、高頻電阻器、熔斷電阻器、大功率電阻器以及熱敏電阻器等。
    3）根據電阻器的特性和作用，可以分為固定電阻和可變電阻兩大類。固定電阻器是阻值固定不變的電阻器，主要包括碳膜電阻器、碳質電阻器、金屬電阻器以及線繞電阻器等。可變電阻是阻值在一定范圍內連續可調的電阻器，又稱為電位器。
    4）根據電阻器的外觀形狀，可分為圓柱形電阻器、紐扣電阻器和貼片電阻器等。
    打印機電路板上應用最多的電阻器為貼片電阻器。如圖1 所示為電阻器的電路圖形符號，圖2所示為打印機電路板上的常見電阻器。

    1.2 電阻器在電路中的應用
    電阻器在各種供電電路和信號電路中，主要起到保險、信號上拉與下拉、限壓、限流以及分壓、分流等作用。除此之外，電阻器還可以與其他電子元器件如電容器、電感器等構成各種功能電路，完成阻抗匹配、轉換、濾波、延遲、振蕩等功能。
    在打印機電路中應用的電阻器，比較具有代表性的包括保護隔離電路中用于分壓的電阻器，以及主板供電電路中用于檢測的電阻器。

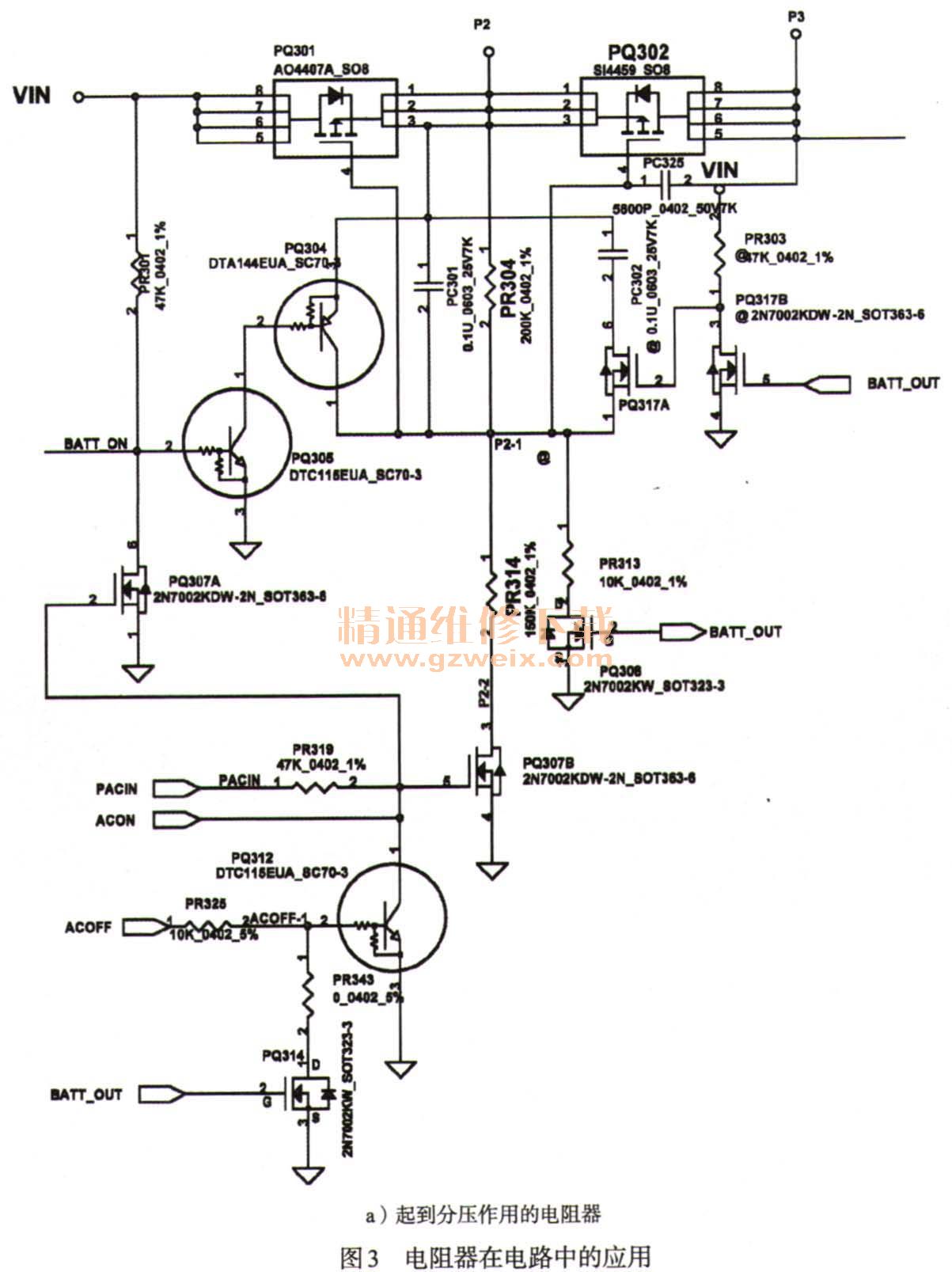

    圖3a中的電阻器PR304和電阻器PR314在電路中起到分壓作用，經過這兩個電阻器的分壓后，場效應管PQ302導通。

    圖3b中的充電控制芯片IS16251的第21引腳和第22引腳連接在電阻器PR324兩端，從而實現充電控制芯片對可充電電池的充電電流檢測。

    1.3電阻器好壞檢測實例
    1．電阻器好壞判斷方法
    電阻器好壞的檢測方法可以分為兩種，第一種方法是在路檢測，即不需要把電阻器從電路板上拆焊下來，直接進行檢測。在路檢測電阻器的好處是省時省力，但也比較容易出現較大的誤差。
    第二種方法是開路檢測，即將電阻器從電路板上拆焊下來后檢測。開路檢測比較費時費力，但是檢測結果比較準確。
    在打印機的檢修過程中，電阻器通常使用萬用表進行檢測。
    日常使用的萬用表都有專用的電阻擋用于電子元器件阻值的測量。通常電阻器的檢測就是檢測其自身阻值是否正常，從而判斷其好壞。在路檢測電阻器時，最好使用數字萬用表進行檢測，若檢測出的阻值等于或稍小于被測電阻器的標稱阻值，則說明被測電阻器基本正常。
    使用數字萬用表檢測電阻器的基本方法如下。
    步驟01  選用數字萬用表的電阻檔，根據被測電阻器的阻值大小選擇合適的量程，如果不知道電阻器的阻值，應從最大量程開始逐漸向小量程進行切換，直到能夠精確地測出被測電阻器的阻值為止。
    步驟02  在數字萬用表調試好之后，將數字萬用表的紅色表筆和黑色表筆分別接被測電阻器的兩端。通常情況下，為了保證測試結果的準確性，須交換表筆后再測試一次。
    步驟03  如果數字萬用表的顯示屏顯示的數值等于或稍小于被測電阻器的標稱阻值，則說明被測電阻器基本正常。
    步驟04  如果數字萬用表的顯示屏顯示的數值遠遠小于或大于被測電阻器的標稱阻值或0時，則說明被測電阻器已經損壞，或存在開焊、虛焊等問題，須對其進行加焊或更換處理。如圖4所示為電阻器檢測的實物圖。

    2．貼片電阻檢測實例
    貼片電阻器的檢測主要分為兩種方法：一種是在路檢測，另一種是開路檢測。這和圓柱形電阻器的檢測方法類似。實際操作時一般采用在路檢測，只有在路檢測無法判斷其好壞時才采用開路檢測。
貼片電阻器的在路檢測方法如下。
    步驟01  在路檢測貼片電阻器時，首先要將電阻器所在電路板的供電電源斷開，對貼片電阻器進行觀察，如果有明顯燒焦、虛焊等情況，基本可以鎖定故障了。接著根據貼片電阻的標稱電阻讀出電阻器的阻值。如圖5所示，本次檢測的貼片電阻的標稱為473，即它的標稱阻值為47KΩ。

    步驟02  如圖6所示，清理待測貼片電阻器各引腳的灰塵，如果有銹漬，也可以拿細砂紙打磨一下，否則會影響檢測結果。如果問題不大，拿紙巾輕輕擦拭即可。擦拭時不可太過用力，以免損壞器件。

    步驟03  清潔完畢后就可以開始測量了，根據貼片電阻器的標稱阻值調節萬用表的量程。此次被測貼片電阻器標稱阻值為47 KΩ，根據需要將量程選擇在200K，并將黑表筆插進COM孔，紅表筆插進VΩ孔，如圖7所示。

    步驟04  將萬用表的紅、黑表筆分別搭在貼片電阻器的兩腳的焊點上，觀察萬用表顯示的數值，記錄測量值為46.5，如圖8所示。

    步驟05  將紅、黑表筆互換位置，再次測量，記錄第2次測量的值為47.1，如圖9所示。

    步驟06  從兩次測量中取測量值較大的一次的測量值作為參考阻值，即取47.1 KΩ作為參考阻值。
