3  激光打印機的內部結構及運行原理
激光打印機與其他打印機相比結構更加精密，工作過程更加復雜（需要經過6道工序才能完成打印），因此了解激光打印機的組成結構和工作原理對分析激光打印機常見故障的原因及掌握故障排除方法非常重要。

    3.1激光打印機的組成結構
    激光打印機的結構較為復雜，下面分別從激光打印機的外部結構和內部結構來介紹激光打印機的結構。
    1．激光打印機的外部結構

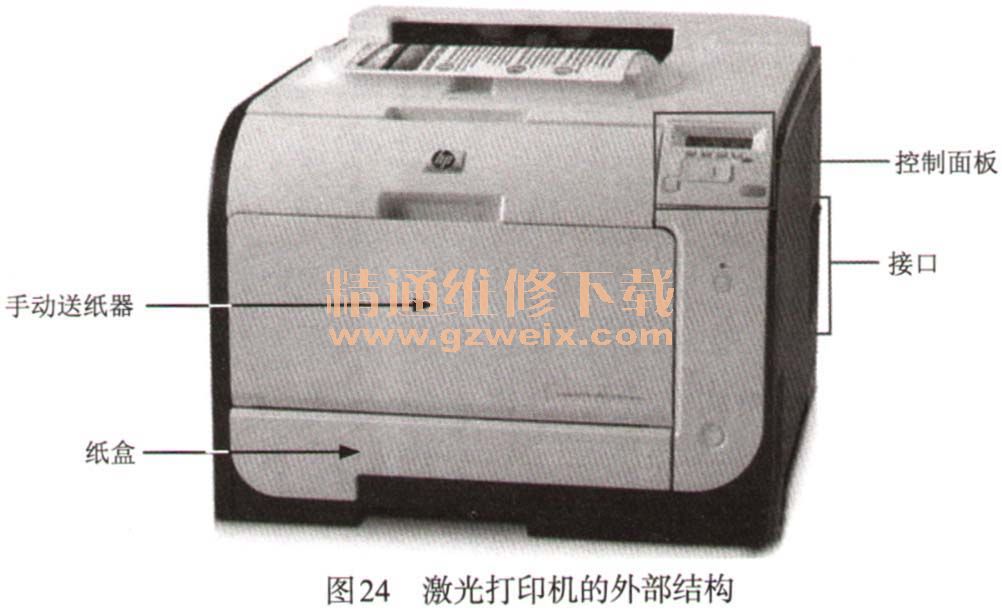

    通過觀察會發現，激光打印機的外部結構主要包括外殼、控制面板、接口、托紙架、出紙器擴展板、卡紙導軌、送紙器或出紙盒等幾部分，如圖24所示。

  （1）外殼
    激光打印機外殼的作用是保護打印機內部的裝置，在外殼的前部通常有一個可以隨時打開的活動蓋門，打開后可以看見打印機的硒鼓組件、輸紙系統等，如圖25所示。更換墨粉或卡紙時，通常需要打開打印機的蓋門進行處理。

    （2）控制面板
    控制面板的主要作用是供用戶對打印機進行各種控制，如打印機的電源開關、進紙/退紙等。

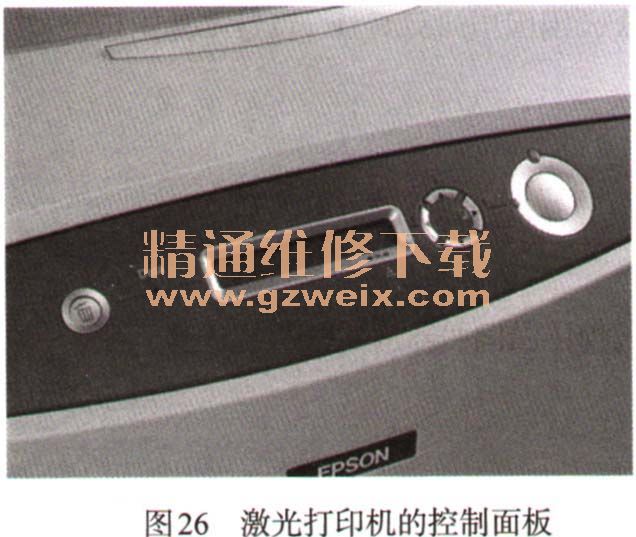

    打印機的控制面板主要由操作鍵、指示燈和液晶屏等組成，如圖26所示。

   （3）接口

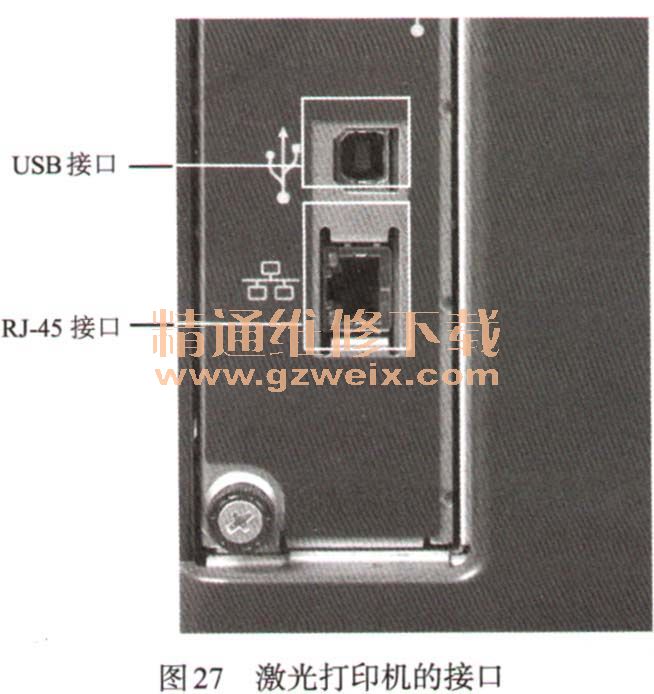

    打印機接口的主要作用是連接電源、計算機及網絡等。用來連接計算機的信號線接口主要有USB接口和并行接口兩種。目前，激光打印機一般都使用USB接口，如圖27所示。連接網絡的接口主要是RJ-45接口，一般只有網絡打印機才有此接口。

   （4）托紙架

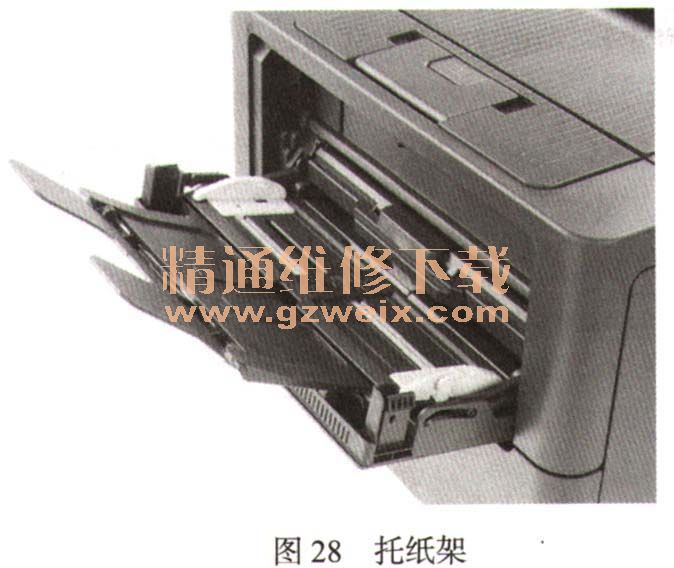

   打印機托紙架的主要作用是支撐裝入的打印紙。托紙架一般安裝在打印機的上部或下部，如圖28所示。

   （5）紙盒
   打印機紙盒的主要作用是存放打印紙，一般安裝在打印機的下部，如圖29所示，有的打印機沒有紙盒。

   （6）出紙器擴展板

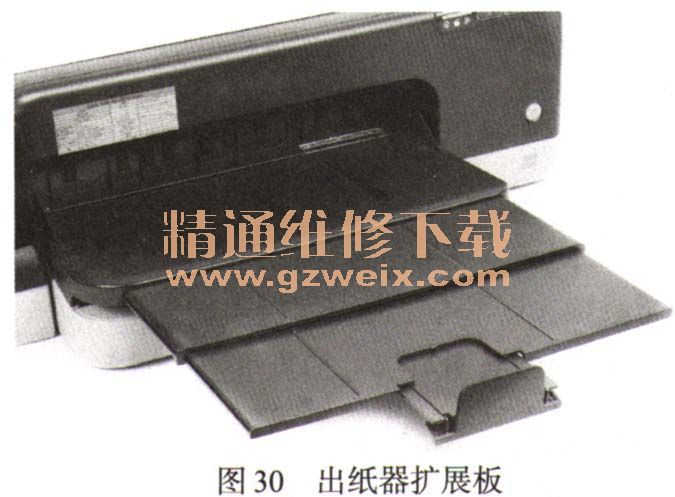

    打印機出紙器擴展板的主要作用是支撐從打印機中輸出的打印紙。出紙器擴展板有的在打印機的下部，有的在打印機的上部。出紙器擴展板也是打印機輸紙機構的一部分，如圖30所示。

   （7）卡紙導軌
    打印機卡紙導軌的作用是確保裝入的打印紙正直。通常情況下，調整卡紙導軌的左導軌可以裝入不同寬度的打印紙。
   （8）送紙器
    打印機送紙器的主要作用是將打印紙送入打印機進行打印，送紙器也是輸紙機構的一部分。
    2．激光打印機的內部結構
   （1）機械裝置
    激光打印機的機械系統主要完成打印時的進紙、傳紙、出紙、感光鼓帶電、曝光、顯影、轉印、定影、清潔等工作。激光打印機的機械系統主要包括硒鼓組件、激光掃描系統、轉印分離系統、定影系統和輸紙系統等。
    其中，硒鼓組件的作用是為打印機提供感光鼓及墨粉，同時將感光鼓表面沒有完全轉移的“殘余墨粉”清除干凈，為下一個打印周期提供潔凈的感光鼓。激光掃描系統的作用是產生激光束，利用激光束掃描在感光鼓表面曝光，形成靜電潛像。轉印分離系統的作用是將吸附著墨粉的負電荷從感光鼓傳到打印紙上。定影系統的作用是產生高溫，在高溫、高壓的情況下把墨粉溶化并滲透到打印紙里面，使其永久“定影”。輸紙系統的作用是將打印紙輸進打印機，經過其他系統的工作后，再將其輸出。

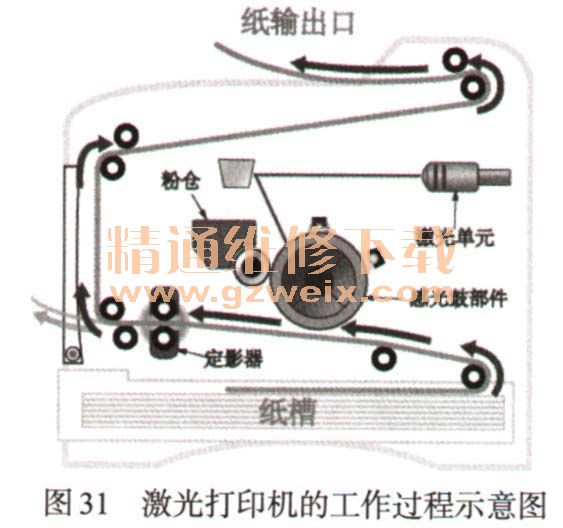

    幾大系統配合工作的過程是：首先在感光鼓上充滿負電荷或正電荷，然后將打印機處理器處理好的圖像資料透過激光掃描系統的激光束照射到感光鼓上，在相應的位置上形成“曝光”。接著，由于墨粉帶有同感光鼓相同性質的電荷，當快速轉動的感光鼓經過墨粉盒時，被曝光的部位便會吸附帶電的墨粉，“顯像”出圖像。隨后，輸紙系統將打印紙輸進打印機內部，轉印分離系統給打印紙帶上與墨粉相反的正電荷或負電荷，由于異性相吸，感光鼓上的墨粉“轉印”到打印紙上。同時硒鼓組件中的清潔裝置將感光鼓上殘留的墨粉“清除”，并除去靜電，使感光鼓表面的電位回復到初始狀態。為了使墨粉更好地附在紙上，接下來，定影系統以高溫、高壓的方式，將墨粉“定影”在紙上，然后傳輸出打印機。如圖31所示為激光打印機的工作過程示意圖。

    （2）控制電路
    激光打印機控制電路板的作用是與計算機通過接口或網絡進行通信，接收計算機發送的控制和打印信息，同時驅動控制主電機、激光掃描電機及控制操作面板完成打印工作。
激光打印機的控制電路主要包括主控制電路系統、接口電路系統、掃描驅動電路、主電機驅動電路和高壓轉印電路等。如圖32所示為激光打印機的主控制電路板。

  （3）電源電路
    激光打印機電源電路的主要作用是為打印機提供工作電壓。激光打印機的電源大多數采用開關電源。打印機的直流輸出電壓主要有兩組。一組是+5V，主要供給邏輯電路和操作面板指示燈；另一組為字車、輸紙電機等提供直流驅動電壓源。不同機型的直流驅動電壓不同，一般為24~42V 。如圖33所示為激光打印機的電源電路板。
