一部iPhone 4S手機,反映故障是不送話,手機正常使用,沒有出現磕碰的痕跡,已經使用3年。
故障分析:根據用戶反映的問題,分別使用耳機和免提通話測試,送話都正常,問題范圍基本確定為送話器電路問題。
故障維修:送話器和尾部連接器是做在一起的,在判斷送話器電路故障的時候,首先代換整個尾部連接器組件,如果故障能夠排除,再檢查尾部連接器,看具體故障部位。
如果代換尾部連接器組件后,故障仍然無法排除,檢查尾部連接器J3、音頻編解碼芯片U60等是否存在問題。

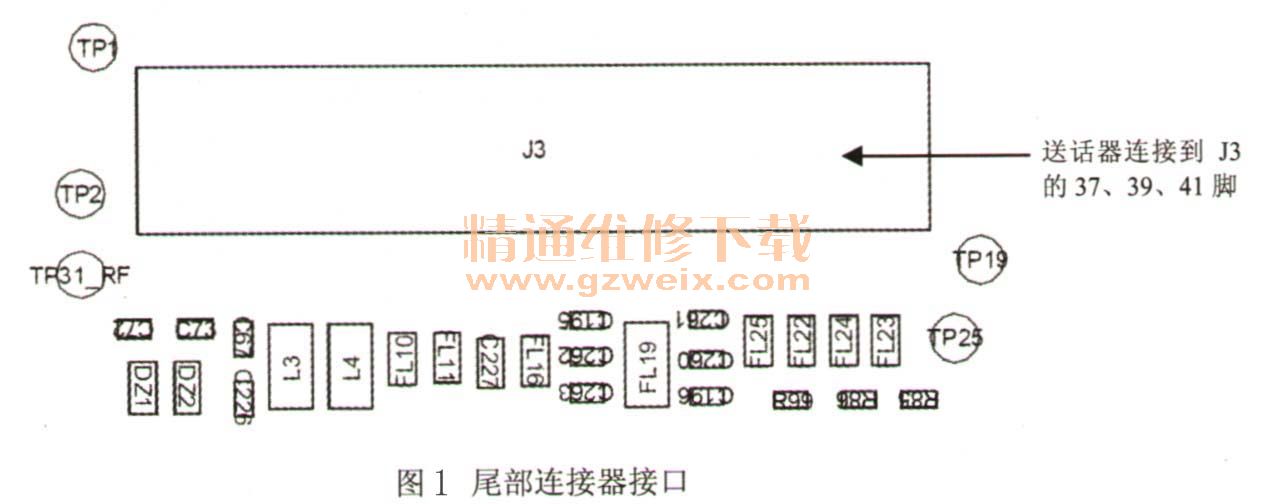

尾部連接器接口如圖1所示。

在iPhone 4S手機中,除了主送話器,還有一個輔助送話器,輔助送話器的作用是降低背景噪聲,電路也比較簡單,輔助送話器維修方法可參考主送話器維修方法。
更換送話器組件后送話聲音正常。
