一部iPhone 4S手機，無信號，有時有信號但是非常弱，自稱摔過一次。
    故障分析：iPhone 4S手機GSM部分射頻部分的故障主要表現為無信號、信號弱、無發射等。
在檢修GSM部分之前，首先要檢查手機能夠在WCDMA系統中使用，如果在WCDMA系統中也無法使用，首先要檢查射頻處理器U2是否工作或電源供電是否正常。如果能在WCDMA系統中使用，就按照以下流程進行檢修。
    故障維修：對于iPhone 4S手機無信號故障請參考以下維修思路。
    1. 電路故障維修
    如果GSM系統和WCDMA都不能正常工作，首先要檢查射頻處理器U2的供電是否正常，如果供電正常以后再檢查其他電路。
  （1）RF1電壓檢查
    檢查電容C79上是否有1.5V電壓，如果該測試點沒有電壓，說明供電不正常，檢查電源管理電路。
  （2）RF2電壓檢查
    檢查電容C150上是否有1.5V電壓，如果該測試點沒有電壓，說明供電不正常，檢查電源管理電路。
    供電電路元件分布圖如圖1所示。

    如果經以上步驟檢查后，射頻處理器U2的2路主要供電均正常，再按照以下步驟進行維修。
    2．天線及天線開關電路維修
  （1）天線匹配網絡故障維修
    天線匹配網絡出現故障，一般表現為信號差、無信號、撥打電話困難、信號時有時無等故障。
對于天線匹配網絡的故障，可以使用綜合測試儀配合頻譜分析儀，當然還有比較簡單的辦法，就是使用“假天線法”，依次在天線至天線開關U3的5腳之間通道元件上焊上一段10cm左右的焊錫絲做為假天線， 如果信號能夠正常，說明加焊假天線之前的元件有開路情況。
    天線匹配網絡元件分布圖如圖2所示。

  （2）天線開關電路故障維修
    天線開關電路出現故障，一般表現為信號差、無信號、撥打電話困難、信號時有時無等故障，與天線匹配電路故障特點相同。
    對于天線開關電路的故障，可以使用綜合測試儀配合頻譜分析儀，當然還有比較簡單的辦法，就是使用“假天線法”，依次在天線開關U3的11腳至射頻處理器U2的輸入端之間的通道元件上焊上一段10cm左右的焊錫絲做為假天線，如果信號能夠正常，說明加焊假天線之前的元件有開路、損壞情況。
    下面以GSM 1800M頻段為例說明天線開關電路故障的維修方法，首先在U8的15腳焊一個“假天線”，如果此時信號正常且能夠正常通話，說明故障在U8之前至天線部分依次檢查天線開關及天線匹配電路、天線等，如果在U8的15腳焊“假天線”后，故障仍然依舊，再在U8的2腳焊“假天線”，如果故障能夠排除，說明故障在天線開關U8電路。
    其他頻段的故障維修可參考GSM 1800M頻段的維修思路，在天線開關電路使用“假天線法”比使用綜合測試儀配合頻譜分析儀簡單方便，而且效率更高。
    在維修發射部分涉及到天線開關電路時，也可以參考以上方法，在懷疑的故障部分，依次焊接上“假天線”，根據出現的情況來判斷故障部位。

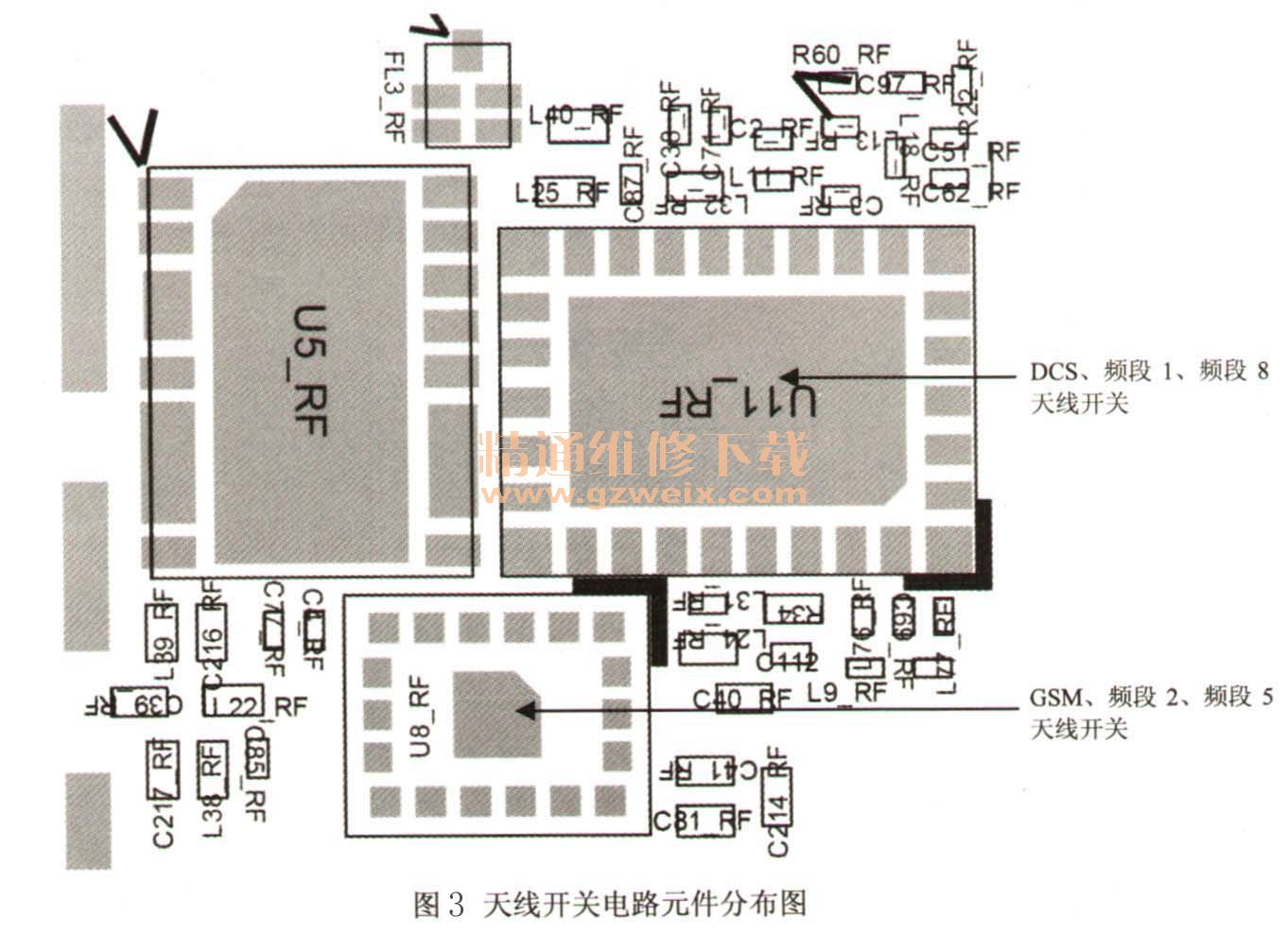

    天線開關電路元件分布圖如圖3所示。

     3．射頻處理器電路維修
    iPhone 4S手機射頻處理器電路集成度高，在信號處理部分，除了輸入GSM射頻信號外，接收和發射基帶信號、3線總線控制外部幾乎找不到測試點可以測試。所有在維修射頻處理器故障時，如果天線開關輸入到射頻處理器U2的信號正常，一般補焊或更換射頻處理器。
    4．功率放大器電路維修
    功率放大器電路出現故障，可引起手機撥打電話困難，不能進入服務狀態、無發射等問題。
    功率放大器電路元件分布圖如圖4所示。
