分析檢修：該故障一般發生在廢粉檢測及相關電路。檢修時，打開機蓋，先檢查廢粉盒，發現廢粉盒內的碳粉很少。分析可能是廢粉檢測電路有問題，檢查各接插件均正常，用手抬起廢粉檢測器活動端，發現可以將粉滿符號消除，這樣基本排除了檢測器出故障的可能，換一只新的廢粉盒后，故障排除。

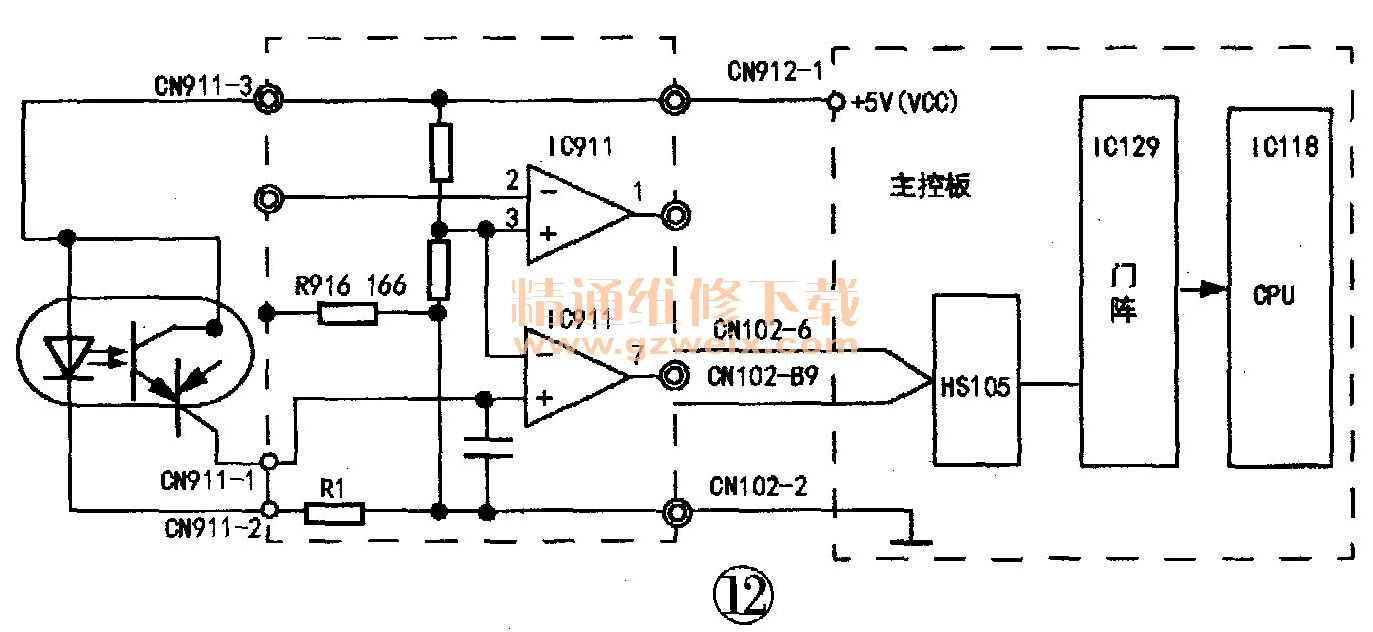

    檢查舊廢粉盒時發現：在廢粉盒內，靠近檢測器凸起部分的角落里粘了許多碳粉，由于檢測器是依靠遮斷式光電傳感器來檢測的，電路如圖12所示，其原理為：當廢粉收集盒內的廢粉已滿時，發光二極管的光線被遮斷，不能照射到光敏三極管上，該管處于截止?fàn)顟B(tài)，比較器IC911⑤腳電位低于⑥腳電位，使⑦腳電位由高電位降為低電位，此信號由主控板CN102G--B9輸入到HB 105的④腳，CPU接到這個信號后，就使機器終止復印，并在操作面板上顯示“廢粉滿”符號，清除廢粉盒碳粉即可。
