一臺電腦（采用頂星F-A780L＋主板），上電后不開機。
    分析檢修：首先在路測量CPU_VDDIO_SUS（內存主供電）、CPU VTT-SUS內存負載供電）、＋3.3V S0，＋5V S0，VCC_11（橋模塊供電）、CPU_VDDR（鎖相環供電）和CPU_VDD_RUN（CPU供電）供電端在路電阻，未發現異常。
    然后檢測AMD南橋待機條件：（1）南橋SB710內部VBAT信號，經R127后更名為VBAT_IN，來源于紐扣電池BAT；（2）南橋X1信號（外部更名為32K_X1/2），外接32.768kHz晶體晶體X3；（3）南橋內部S5_3.3V供電，外部更名為＋3.3VALWes R，來源于＋3.3VDUAL電壓；（4）南橋內部S5_1.2V待機供電，外部更名為＋ 1.2VALW_R，來源于＋1.2VSB供電；（5）南橋內部RSMRST＃主待機電壓好信號。經過測量，上述信號均正常。
    接著測量芯片IT8718F的67腳VCCH待機供電（外部更名為＋5VSB ），如圖1所示，實測值為4.98V，正常。因故障現象是不開機，決定從面板開／關鍵查起。按下開／關鍵時，測得PWR_BTN#信號電壓在0V～3.3V之間波動，IT8718F的貧腳電壓與72腳信號電壓正常，但71腳信號電壓無變化，明顯異常。

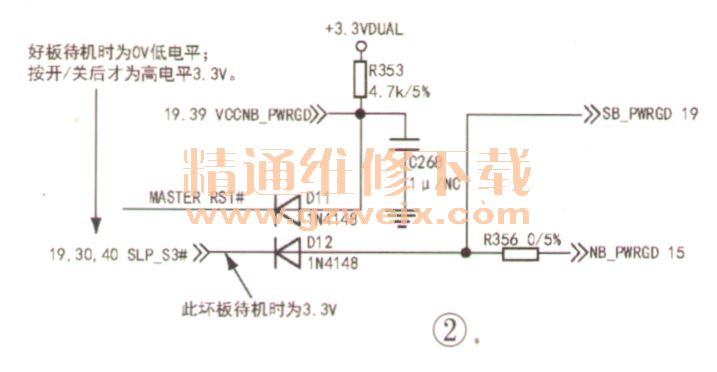

    南橋F5腳輸出SLP_S3＃信號，一路送給IT8718F的71腳，另一路通過二極管D12后產生用于控制南橋的SB_WKGD信號，如圖2所示。測量IT8718F的71腳電壓為3.3V，正常時此腳應為低電平0v（待機），懷疑D12擊穿。拆下D12檢測，其正反向阻值均為0Ω，確認D12擊穿。更換D12后試機，故障排除。
