技嘉GA-H61M-S1 R3.0主板不開機故障維修
來源:家電維修  作者:佚名  2018-12-28 09:33:47

    一臺采用技嘉GA-H61M-S1 R3.0主板的家用PC電腦,不開機。
    首先檢查該機的ATXP4電源、CPU和DDR3內存條,均正常,目測主板上無明顯異常。用萬用表在路測量SO供電3/5V、內存主供電1.5V、總線供電1.05V、VCCSA(管家供電)、vCC-PLL(鎖相環供電)、CPU WORE等供電電感對地阻值,無短路現象。
    該主板的PLTRST#復位信號(在H61橋外,此信號更名為一 PFMRST)電路如圖1所示。上電后用示波器量電容OC2兩端電壓為0V,明顯異常。主板要產生正常的復位信號,必須要求H61橋的供電、時鐘和PG等信號輸入正常,下面對這些信號逐一進行檢查。

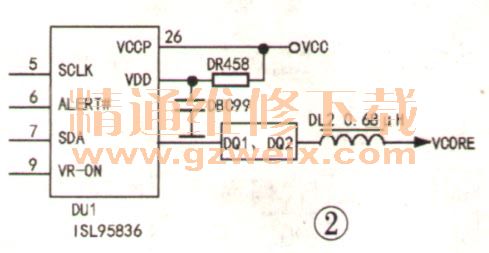

    測量全板各級供電,發現電感DL2輸出的VCORE電壓為0V。WORE供電由芯片DU1(ISL95836)和電感DL2、DL3組成的PWM電路產生,如圖2所示。只有DU1的25(VDD)腳和26腳(VCCP)供電、⑨腳VR_ON為開啟信號且⑤~⑦腳的信號均正常時,PWM電路才工作。測得DU1 25、26腳的5V供電正常,但⑨腳電壓為0V,明顯異常。

    H61橋的供電時序如圖3所示。DU1的VR_ON信號在芯片外部更名為VTY_PWRGD,意為“總線供電OK”信號。該信號是在VCCSA的控制下由芯片IT8620E產生,并經電阻DR81上拉CPU_VTT總線供電。

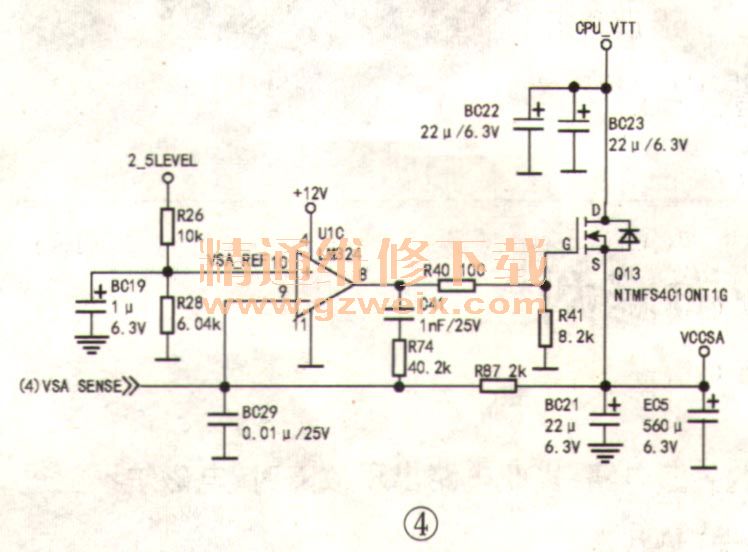

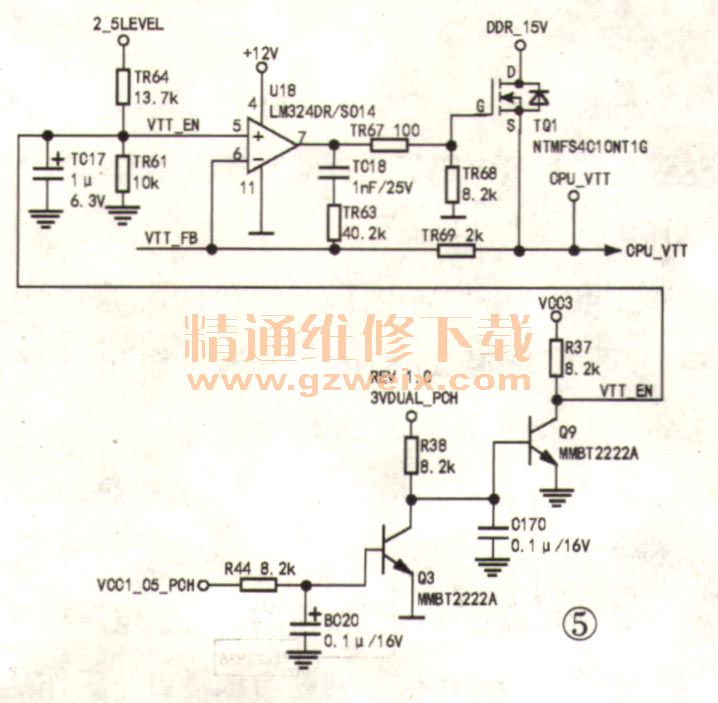

    VCCSA由運放芯片LM324(U1C)和MOs管Q13組成,如圖4所示。上電測得VCCSA電壓與Q13的D極的CPU_VTT電壓均為0V,這說明CPU_VTT電壓形成電路有問題,轉向檢查該電路,如圖5所示。



    UIC⑤腳(VTT EN)為總線供電開啟端,既外接電阻TR64和TR61對2_5LEVEL分壓,得到1.055V直流電壓,又同時受控于VCC1_05_PCH供電轉換電路。上電后,VCC1_05_PCH供電經R44和BC20延時后使三極管Q8導通,其c極呈低電平,Q9截止,輸出高電平的VTT EN信號,這時UIC的⑤腳電壓高于⑥腳電壓,⑦腳輸出高電平,TQ1管導通,產生CPU_VTT供電。
    測得TQ1的D級輸入電壓為正常值1.5V、但TQ1的S極電壓為0V,且UIC的⑤腳電壓僅為0.8V,明顯異常。在路檢測,發現Q8的b極在路阻值偏小,脫開電容BC20后仍偏小。拆下Q8檢測,其b-e結正反向電阻均較小,確認Q8已損壞,換新后試機,故障排除。
