主板是電腦系統中最大的一塊電路板，是整個電腦的中樞，所有部件及外設都是通過它與處理器連接在一起的，并進行通信，然后由處理器發出相應的操作指令，執行相應的操作，所以，主板是把CPU、存儲器、輸入輸出設備連接起來的“紐帶”。
    主板的英文名字叫做“Mainboard”或“Motherboard”，簡稱M/B。主板上布滿了各種電子元件、插槽、接口等。它為CPU、內存和各種功能（聲、圖、通信、網絡、TV， SCSI等）卡提供安裝插座（槽）；為各種磁／光存儲設備、打印和掃描等1/O設備以及數碼相機、攝像頭、調制解調器等多媒體和通信設備提供接口。電腦正常運行時對系統內存、存儲設備和其他1/O設備的操控都必須通過主板來完成，因此，電腦的整體運行速度和穩定性在相當程度上取決于主板的性能，圖1所示為電腦主板。

    隨著主板的不斷發展，主板的功能也在不斷變化，為了支持不同的硬件設備，主板通常采用不同的架構來滿足用戶的需求。圖2所示為主板的架構圖，用戶通過此圖可以清楚地了解主板所支持的功能。

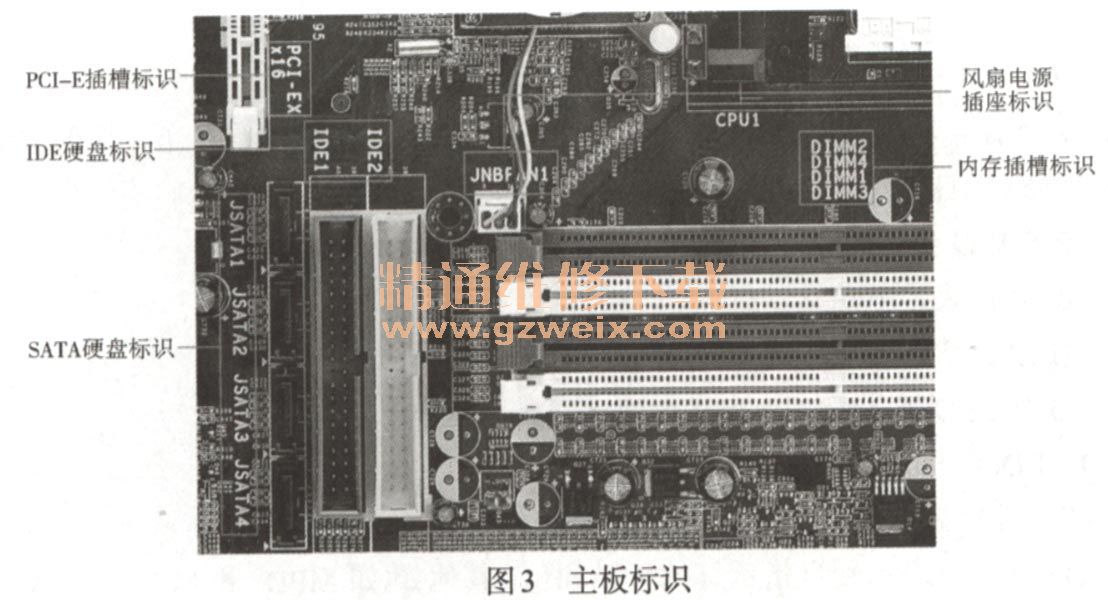

    由于主板上的電子元器件非常多，而主板的地方又有限，所以，主板上的各個元器件通常采用縮寫的方式進行標注，圖3所示為IDE接口的標識。

    1．硬盤和軟驅
  （1 ） PRI IDE、IDE1及SEC IDE、IDE2等表示硬盤和光驅接口的主、副接口。
  （2） SATA1、 SATA2或JSATA1、 JSATA2等表示硬盤串行接口。
  （3）FLOPPY或FDD 1表示軟驅接口。
    注意：
    在接口周圍有針腳順序提示，如1，2、33，34及39，40數字指示。我們使用的軟驅線和硬盤線紅線靠近1的位置。
    2.  CPU插座
    LGA1366、LGA1155、LGA775、Socket 478、Socket 939、Socket AM2+、Socket AM3＋表示
插座類型。
    3．內存插槽
    DIMM0、DIMM 1和DDR1、DDR2、 DR3表示所使用內存插槽的序號。
    4．擴展槽
    PCIE 1、PCIE 2、PCIE 16、 PCI 1、PCI2、 AGP、CNR、ACR等表示主板的擴展槽類型。
    5．電源接口
（1）ATX1或JATXPWRI表示24針或20針ATX電源接口。
（2） ATX12V或ATX2表示CPU供電的專用12V接口（兩黃，兩黑，共4根）。
（3） ATXP5或JATXPWR2表示內存供電接口（顏色為一紅，兩橙，3黑，共6根）。
    6．風扇接口
（1）CPU-FATN 1表示CPU風扇。
（2） PWR-FANI表示電源風扇。
（3）CAS-FAN1、 CHASSIS FAN和SYS FAN等表示機箱風扇電源接口。
（4）FRONT FAN表示前置機箱風扇。
（5）REAR FAN表示后置機箱風扇。
    7．面板接口
      （1） F-PANEL或FRONT PNL1表示前置面板接口。
      （2）PANEL I表示面板1。
      （3）RESET或RST表示復位。
    （4） LED表示半導體發光二極管，有正、負極區別。當接反時不發光，其正常工作電壓紅、綠、黃色1.8～2.5V，藍色4V左右，白色5V。
      （5）PWR-SW或PW-ON表示電源開關。
      （6） PWR-LED表示電源指示燈。
      （7） ACPI-LED表示高級電源管理狀態指示燈。
      （8）TURBO-LED或TB-LED表示加速狀態指示燈。
      （9）HD-LED或IDE-LED表示硬盤指示燈。
      （10） SCSI-LED表示SCSI硬盤工作狀態指示燈。
      （11）HD＋和HD－表示硬盤指示燈的正極和負極，其他如MPD＋和MPD－、PW＋和PW－。
      （12） SPEAKER或SPK表示主板喇叭接口。
      （13）BZ1表示峰鳴器。
      （14） KB-LOCK或KEYLOCK表示鍵盤鎖接口。
      （15 ） TURBO S/W表示加速轉換開關接口。
      8．外設接口
    （1） LPT1或PARALL表示打印機接口。
    （2） COMI和COM2表示串行通信端口，它也是外置調制解調器接口。
    （3 ） RJ45表示內置網卡接口。
    （4） RJI1表示內置調制解調器接口。
    （5） USB或USB 1及USB2、FNT USB等表示主板前置或后置USB接口。
    （6） MSE/KYBD表示鼠標和鍵盤接口。
    （7） CD-IN 1和JCD表示CD音頻輸入接口。
    （8） AUX-IN I和JAUX表示線路音頻輸入接口。
    （9） JAUDIO或AUDIO表示板載音頻輸出接口。如果用戶的機箱有前置耳機和話筒插孔，并且其接口符合板載AUDIO接口，可以方便地同時使用前置和后置音頻輸出，而不必來回地拔插耳機和話筒。
    （10）F-AUDIO表示前置音頻輸入／輸出接口。
    （11）MODEM IN 1表示內置調制解調器輸入接口。
