一場大暴雨，淋壞了價值一萬多元的神州數碼24＋2三層可堆疊DCRS-5526S交換機，并引起整棟大樓跳閘斷電，慶幸的是大雨只淋壞了交換機的電源部分，并未殃及主控板，因此，有修復的可能。
    分析檢修：打開機殼，發現整個電源板被熏黑，市電輸入端接插件CN1已從電源板上脫落，保險絲F1炸裂，電容C3附近的敷銅板已碳化變黑，且有多處敷銅板走線被灼蝕成放射狀。
    用脫脂棉蘸酒精反復清理電路板，并刮凈碳化變黑的敷銅板，之后用500型萬用表R×10k擋，測得敷銅板周圍任意兩點的電阻為200kΩ左右，顯然不對，這說明敷銅板漏電，用吹風機加熱電源板后，再測電阻為∞，已恢復正常。

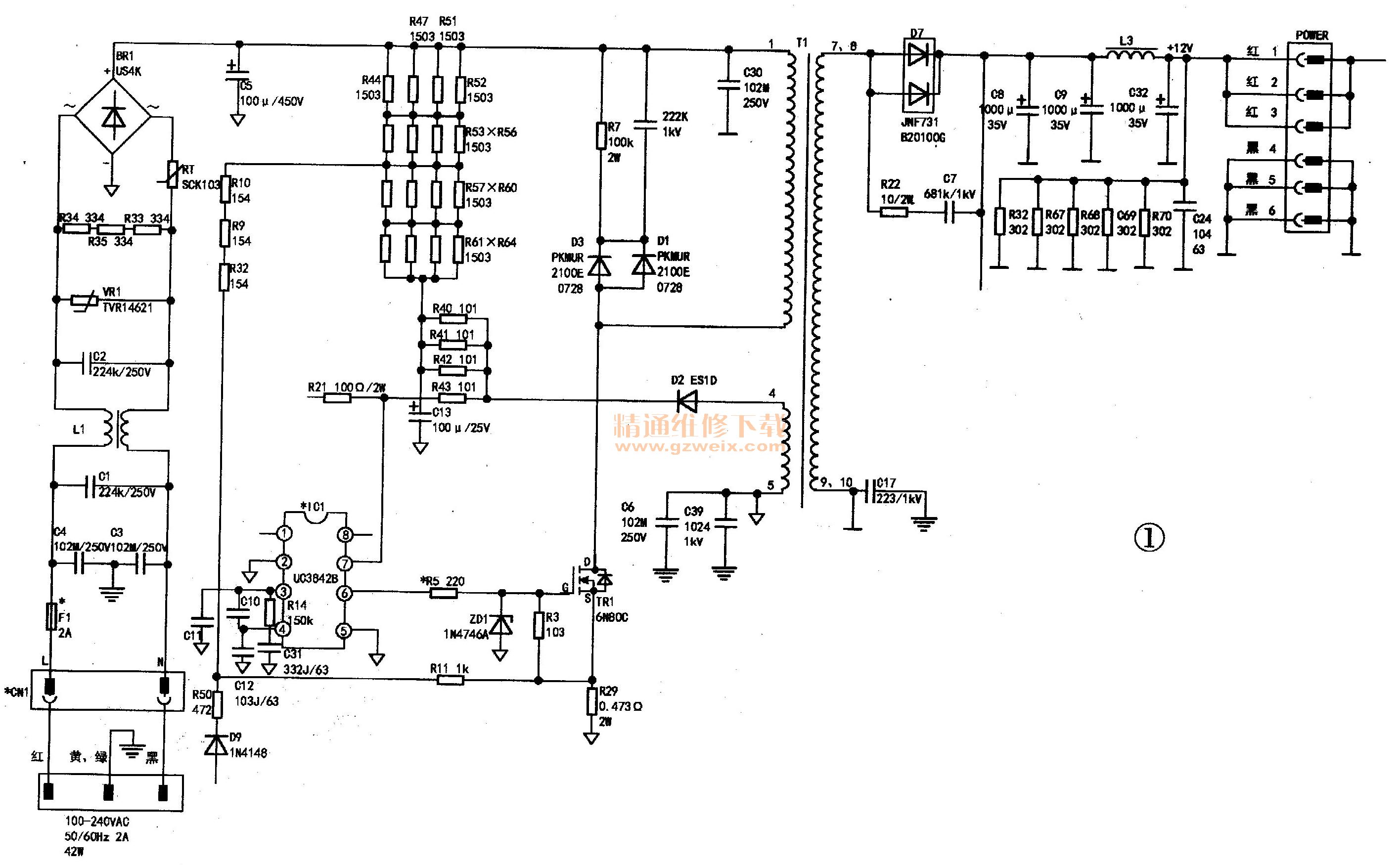

    實繪電源板局部電路見圖1所示（注：圖1中元件參數為標稱值，未經換算，電阻除R7、R21、R29、R22外，其余皆為貼片電阻）。在路重點檢查電源開關管TR1（6N80C）、過流檢測電阻R29（0.47Ω/2W）、電源PWM芯片IC1（UC3842B），發現UC3842B的⑦腳正反向電阻均為0Ω，顯然已壞。再仔細檢查UC3842B周圍元件，又發現其⑥腳外接電阻R5（22Ω）開路。

    代換IC 1（UC3842B）、R5（22Ω）后空載通電，測接插件POWER紅、黑線針腳之間電壓為＋＋12V，復原后試機，一切正常，至此，故障徹底排除。
