普聯TL-VIR841N無線路由器通電后無反應，查外接9V電源適配器輸出電壓正常，判斷故障應發生在路由器內部。

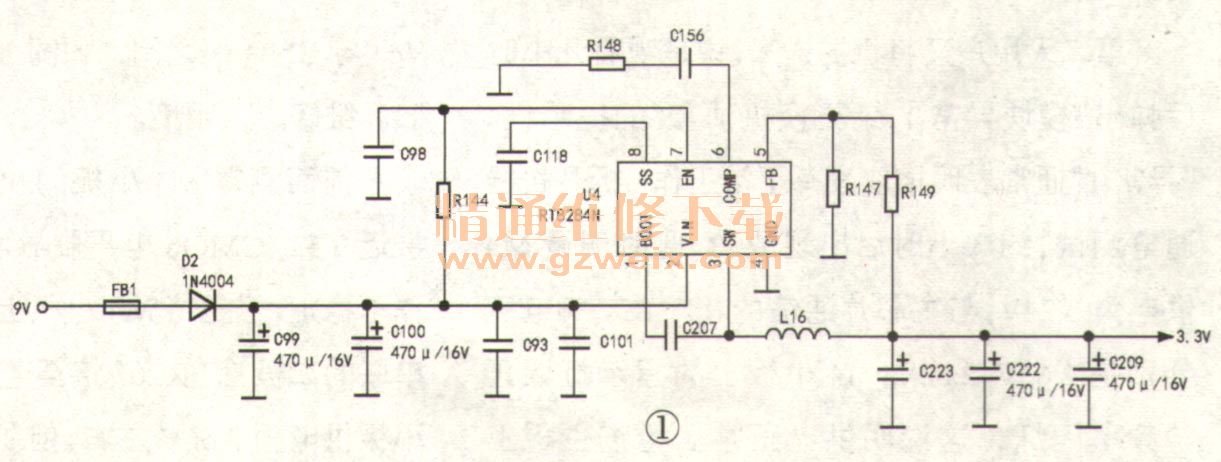

    該路由器主板各工作單元所需電壓由DC-DC轉換電路產生，其中3.3V電壓是由U4（RT8284N）及其外圍電路轉換得到，如圖1所示。2.5V、1.2V電壓由3.3V電壓轉換生成。U4為同步降壓型穩壓器，輸入電壓為4.5V～23V，輸出電流可達2A，以340kHz恒定的頻率工作，具有低電壓保護與熱關斷保護功能。上電后，電源適配器輸出的9V電壓經貼片保險FB 1、隔離二極管D2，再經C99、c100、C93、C101濾波后加至U4②腳（VIN）。 U4使能輸入端⑦腳（EN）通過電阻R144與9V電源相連，為自動啟動模式，即開機后U4內部調節器就自動進入工作狀態，③腳（SW）輸出電壓，具體值由⑤腳（FB）外接上下偏置電阻R149、R147的阻值比例決定。

    重點檢測U4②、3）、⑦腳電壓，發現③腳輸出電壓為0V，但②、⑦腳電壓分別為8.3V、4.1V，均正常，懷疑U4已損壞，換新后故障排除。提示：RT8284N可用MP1482、AP3502直接代換。
