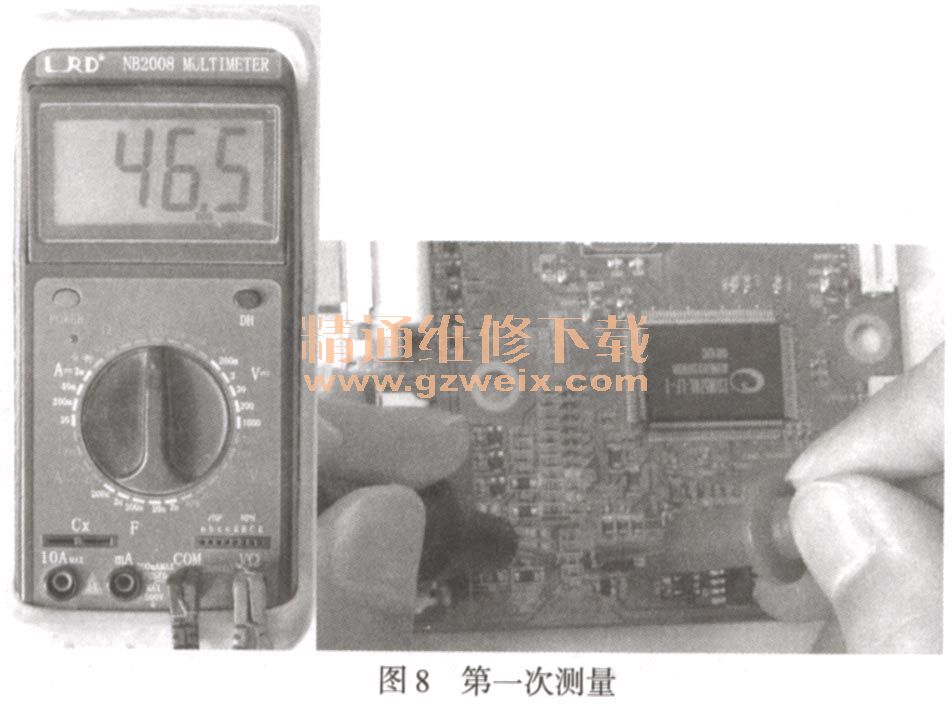

4．將萬用表的紅、黑色表筆分別搭在貼片電阻器兩腳的焊點上，觀察萬用表顯示的數值記錄測量值為46.5，如圖8所示。

    5．接下來將紅、黑色表筆互換位置，再次測量，記錄第二次測量的值為47.1，如圖9所示。

    6．從兩次測量結果中取較大的測量值作為參考阻值，即取47.1kΩ作為參考阻值。
    3．貝占片排電阻器實例
    貼片排電阻器的在路測量方法如下：

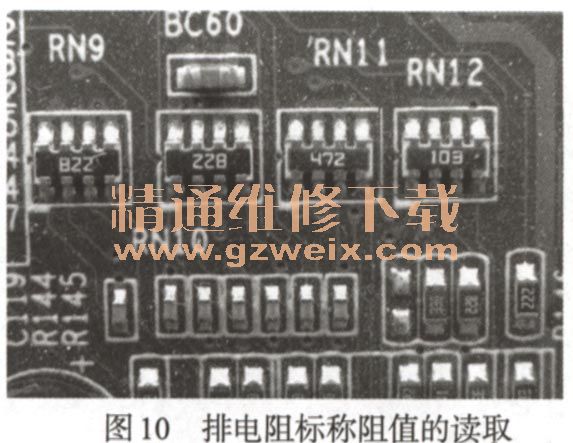

    1．采用在路檢測方法檢測貼片排電阻器時，首先要將排電阻器所在的供電電源斷開，如果是剛量主板CMOs電路中的排電阻器，還應把CMOs電池卻下。對排電阻器進行觀察，如果有明顯的燒焦、虛焊等情況，基本上可以鎖定故障了。如果待測排電阻器外觀上沒有明顯問題，根據排電阻的標稱電阻讀出電阻器的阻值。如圖10所示，本次測量的貼片排電阻標稱為103，即它的阻值為10k Ω，也就是說，它的4個電阻器的阻值都是10kΩ。

    2．清理待測電阻器各引腳的灰土，如圖11所示。如果有銹漬也可以用細砂紙打磨一下，否則會影響檢測結果，如果問題不大，用紙巾輕輕擦拭即可。注意，擦拭時不可太過用力，以免損壞器件。

   3．清潔完畢之后就可以開始測量了，根據排電阻器的標稱阻值調節萬用表的量程。本次被測排電阻器的標稱阻值為10k Ω，根據需要將量程選擇在20k，并將黑色表筆插進COM孔，紅色表筆插進VΩ孔，如圖12所示。

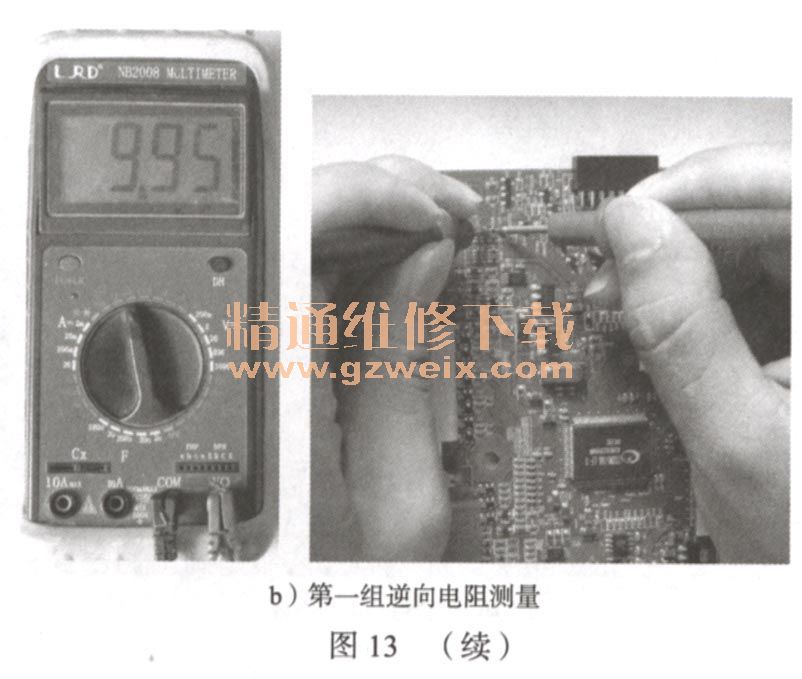

    4．將萬用表的紅、黑色表筆分別搭在排電阻器第一組（將左側記為第一，然后依次排下去）對稱的焊點上觀察萬用表顯示的數值，記錄測量值9.94，接下來將紅、黑色表筆互換位置，再次測量，記錄第二次測量的值9.95，并取較大值作為參考，如圖13所示。

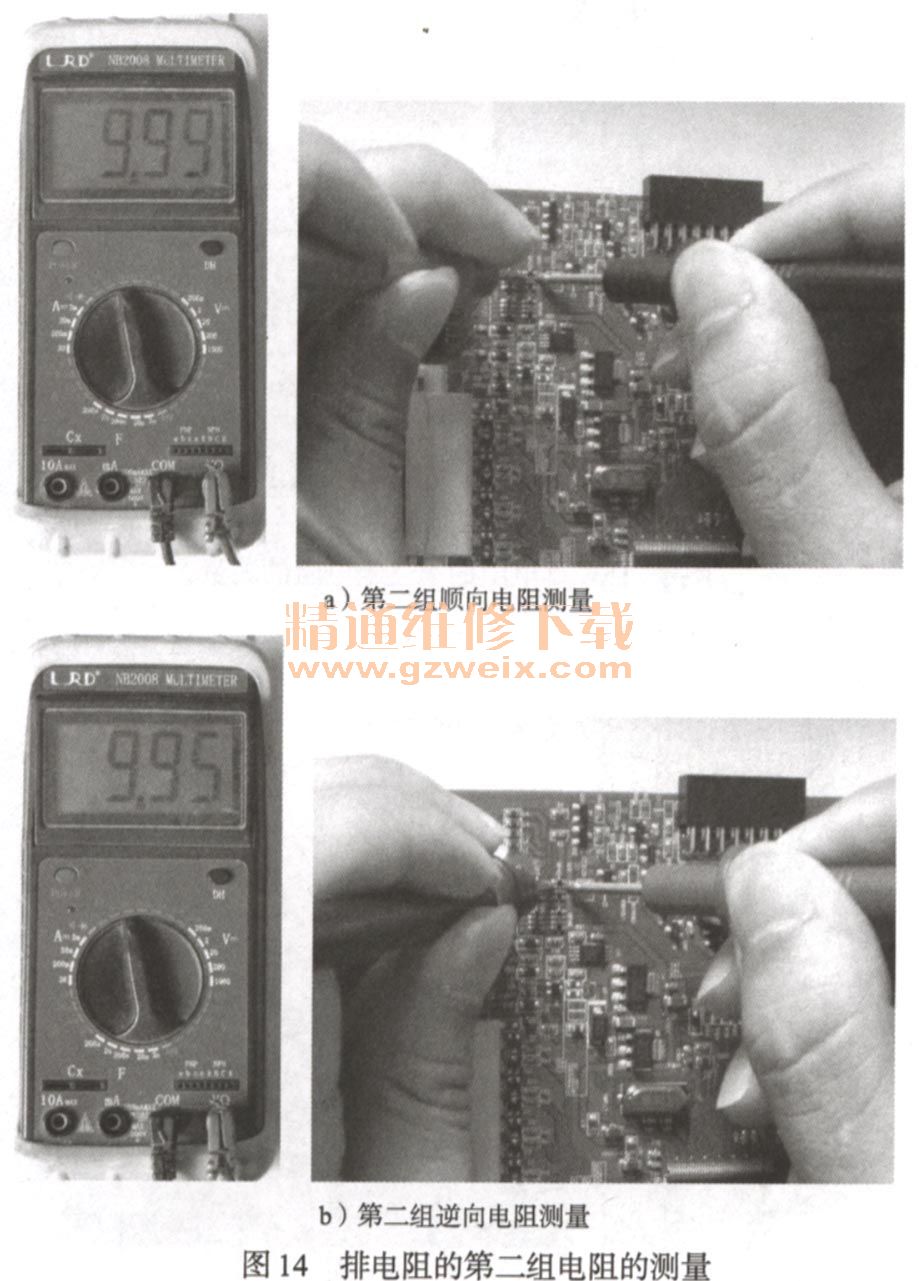

    5．用上述方法對排電阻的第二組對稱的引腳進行測量，如圖14所示。

    6．用上述方法對排電阻的第三組對稱的引腳進行測量，如圖15所示。

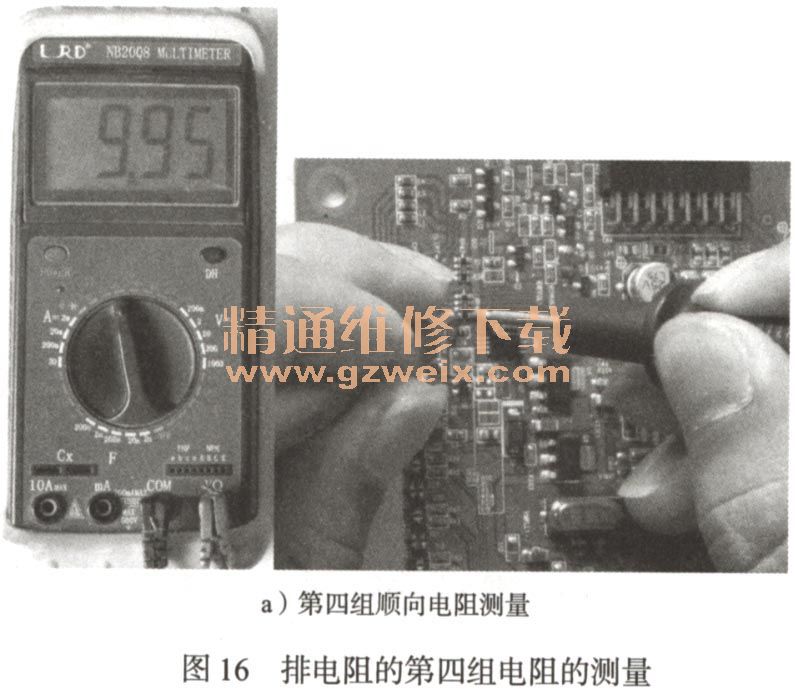

    7．用上述方法對排電阻的第四組對稱的引腳進行測量，如圖16所示。


    這4次測量的阻值分別為9.95kΩ、9.99 kΩ、9.95 kΩ、9.99 kΩ，與標稱阻值10kΩ相比基本正常，因此該排電阻可以正常使用。
